Antennes flexibles 3 éléments 121,5 MHz

Réalisation Freddy (ON6FS) et Sébastien (F4JLK)

Ces deux antennes à 3 éléments ont été conçues selon les mêmes principes.
Elles sont particulièrement adaptées aux chasses au renard et à la recherche de balises de détresse sur la fréquence de 121,5 MHz, dans le cadre des activités de l’ADRASEC.
La conception de ces antennes s’est inspirée de la description de F5HUP, membre de l’ADRASEC25 (Voir : http://adrasec90.free.fr/RA07/RA07g/RA07g04.pdf).
Un avantage supplémentaire est la présence d’une petite fenêtre sous chaque support, permettant de maintenir les rubans repliés lors du rangement ou pour faciliter le transport de l’antenne dans un véhicule.
Elles peuvent être démontées en deux parties pour le transport et le stockage.

La première est une version légère

Antenne Flexible Legere

Liste de course

  • Un tube carré en PVC dont la section est de 16 x 16 mm
    Réf. Leroy Merlin : (https://www.leroymerlin.fr/produits/quincaillerie/corniere-tube-tole-et-profile/corniere-et-profile/profile-pvc/tube-carre-pvc-blanc-lisse-l-1000-mm-80111465.html?src=clk)

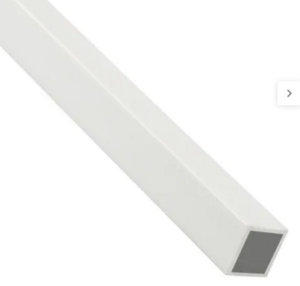

    Tube carré en PVC 16x16 mm
    Sans doute que vous pouvez le trouver auprès d’autres enseignes.
    Seule une longueur de 60 cm est utile.
  • Un mètre ruban d’une longueur de 5 m, donc la largeur du ruban est de 18 mm (vous n’utiliserez qu’un peu moins de 4 m)
  • Du fil d’installation électrique en 1,5 mm² (vous en utiliserez 13 cm)
  • Un à deux mètres de câble coaxial RG58
  • Un connecteur pour câble RG58 adapté à votre équipement de réception (PL259, N, BNC ou SMA)
  • Quelques bouts de ruban adhésif pour bien caler les formes, l’une dans l’autre
  • Quelques 5 pièces à imprimer en 3D
  • 8 vis de 2 mm pour plastique
  • 8 rondelles M3
  • Colle instantanée

Liste d’outils

  • Pince coupante
  • Cutter
  • Scie à métaux
  • Petit maillet
  • Tournevis cruciforme

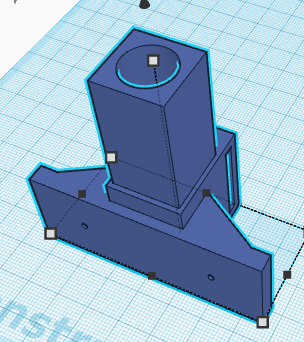

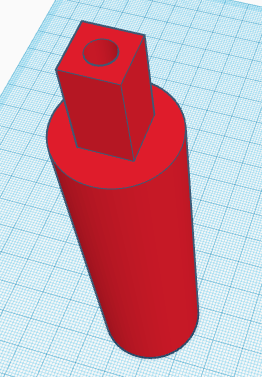

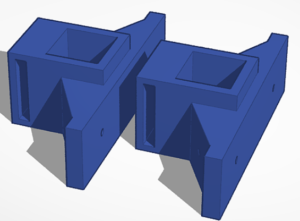

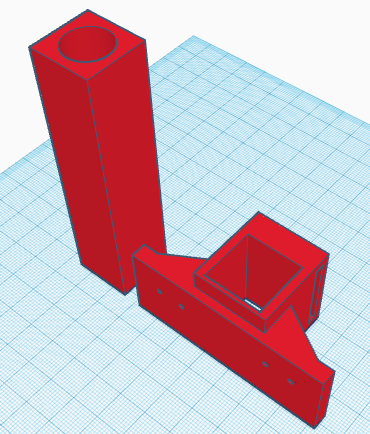

Liste de pièces à imprimer en 3D

Assemblage

Toutes les pièces que vous avez imprimées doivent être nettoyées pour enlever toutes les petites bavures.

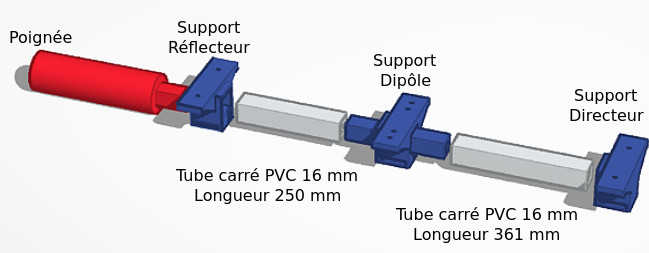

Après avoir scié et ajusté deux morceaux de tube carré en PVC aux dimensions suivantes (longueurs : 250 mm et 361 mm), vous devrez assembler le tout comme décrit ci-dessous.
Il faudra prévoir un trou de 8 mm au-dessus du tube de 250 mm et à 35 mm de l’extrémité. Celui-ci permettra le passage de câble coaxial.
Parfois, il est utile d’ajouter un peu de scotch adhésif pour bien ajuster les différentes parties et obtenir un bon assemblage.

Antenne ruban PVC

Vous devez maintenant découper quatre morceaux de ruban dans votre mètre ruban aux dimensions suivantes :

  • Réflecteur : 1266 mm
  • Dipôle : 2 x 545 mm
  • Directeur : 1080 mm

Chaque morceau de ruban devra être percé de deux trous à l’aide d’un foret de 2,5 mm afin de pouvoir être fixé sur les supports respectifs.
Pour des raisons de sécurité, vous devrez arrondir les extrémités et ébavurer le ruban.
Sur les 2 éléments du dipôle, il faudra poncer la peinture sur 1 cm, permettant ainsi de souder le câble coaxial et le gamma match.
À l’aide des vis pour plastique et des rondelles, fixez le réflecteur et le directeur.
Ensuite, fixez les 2 éléments du dipôle.
Il ne faudra pas serrer ces éléments de plus d’un tour pour éviter que le ruban ne touche le support en PLA pendant les soudures.
Après avoir dénudé votre câble coaxial sur 2 cm, soudez l’âme d’un côté et la tresse de l’autre.

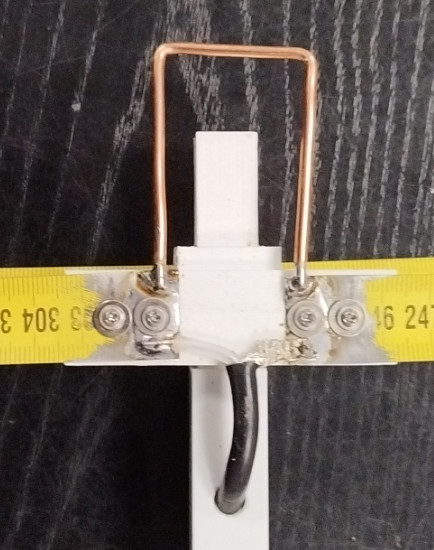

Façonnez le gamma match constitué de 13 cm de fil électrique de 1,5 mm² et soudez-le.
Vous pouvez maintenant serrer fermement les 4 vis des dipôles.

Gamma match Dipole

Mesure

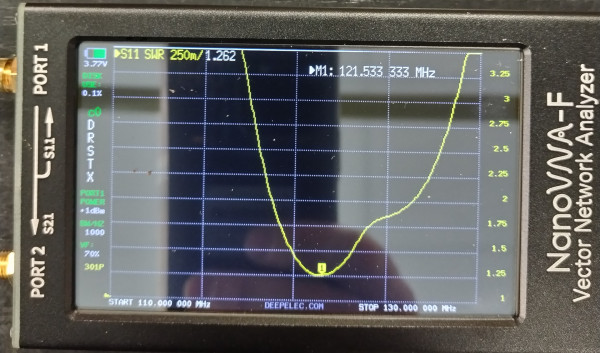

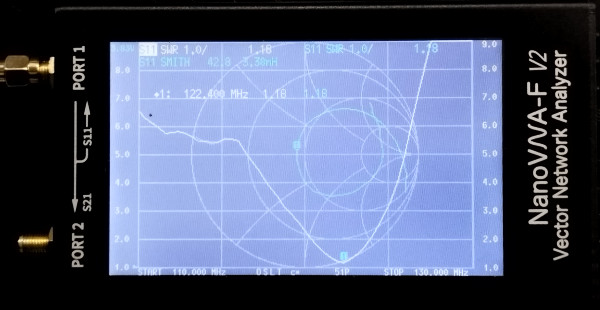

L’antenne a été passée au VNA et voici ce que cela donne :

VNA Ant légère

La deuxième est une version un peu plus lourde

Antenne Ruban Ouverte

Liste de course

Liste d’outils

  • Pince coupante
  • Cutter
  • Scie à métaux
  • Petit maillet
  • Tournevis cruciforme

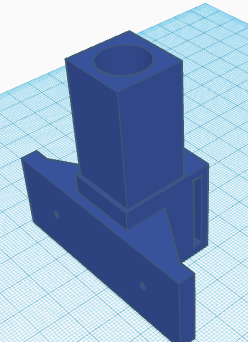

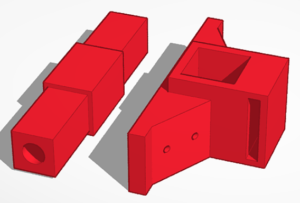

Liste de pièces à imprimer en 3D

Assemblage

Toutes les pièces que vous avez imprimées doivent être nettoyées pour enlever toutes les petites bavures.

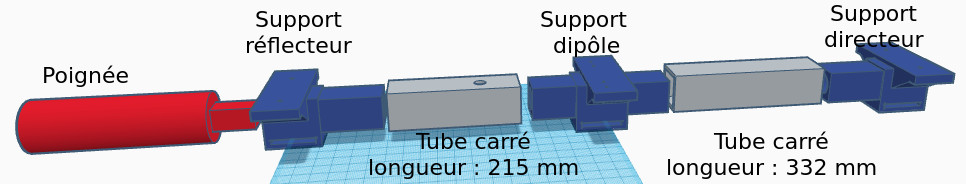

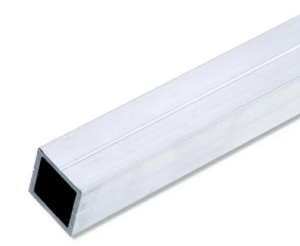

Après avoir scié et ajusté deux morceaux de tube carré en aluminium aux dimensions suivantes (longueurs : 215 et 332 mm), vous devrez assembler le tout comme décrit ci-dessous.
Il faudra prévoir un trou de 8 mm au-dessus du tube de 215mm et à 30 mm de l’extrémité. Celui-ci permettra le passage de câble coaxial.
Parfois, il est utile d’ajouter un peu de scotch adhésif pour bien ajuster les différentes parties et obtenir un bon assemblage.

Assemblage Antenne Flexible

Vous devez maintenant découper quatre morceaux de ruban dans votre mètre ruban.

  • Réflecteur : 1266 mm
  • Dipôle : 2 x 545 mm
  • Directeur : 1080 mm

Chaque morceau de ruban devra être percé de deux trous à l’aide d’un foret de 2,5 mm afin de pouvoir être fixé sur les supports respectifs.
Pour des raisons de sécurité, veuillez arrondir les extrémités et ébavurer.
Sur les 2 éléments du dipôle, il faudra poncer la peinture sur 1 cm pour permettre ainsi de souder le câble coaxial et le gamma match.
En utilisant des vis pour plastique et des rondelles, fixez ensuite le réflecteur et le directeur.
Ensuite, procédez à la fixation des 2 éléments du dipôle.
Ne les serrez pas de plus d’un tour afin d’éviter que le ruban ne touche le support en PLA pendant les soudures.
Après avoir dénudé votre câble coaxial sur 2 cm, soudez l’âme d’un côté et la tresse de l’autre.
Mettez ensuite en forme le gamma match constitué de 13 cm de fil électrique 1,5 mm² et soudez-le.
Vous pouvez maintenant serrer fermement les 4 vis des dipôles.

SoudureDipole

Mesure

L’antenne a été passée au VNA et voici ce que cela donne :

VNA Antenne F4JLK
