En électronique, les résistances sont parmi les composants les plus utilisés. On les retrouve dans pratiquement tous les montages, qu’il s’agisse d’une alimentation, d’un récepteur radio, d’un amplificateur ou d’un simple circuit à LED.
Mais comment connaître la valeur d’une résistance lorsqu’aucun chiffre n’est inscrit sur son boîtier ? La réponse se trouve dans les anneaux de couleur qui entourent le composant.
Le code des couleurs des résistances permet d’identifier leur valeur en ohms grâce à une succession de bandes colorées.
Pour les candidats à la licence radioamateur, savoir lire ce code constitue une connaissance fondamentale en électronique.
Dans cet article, nous allons apprendre à reconnaître les couleurs, calculer la valeur d’une résistance et effectuer l’opération inverse. Vous pourrez ensuite tester vos connaissances grâce à notre QCM interactif de codage et de décodage.
1. Pourquoi utilise-t-on un code de couleurs ?
Les résistances traditionnelles à fils sont généralement de petits composants cylindriques. Leur taille rend difficile l’inscription d’une valeur numérique suffisamment lisible.
Les fabricants utilisent donc des anneaux colorés normalisés permettant d’indiquer la valeur de la résistance et sa tolérance.
Chaque couleur correspond à un chiffre ou à un multiplicateur.
Ce système présente plusieurs avantages :
- Il ne nécessite aucun marquage imprimé.
- Il permet de reconnaître rapidement une valeur.
- Il est utilisable indépendamment de la langue.
- Il reste lisible quelle que soit l’orientation du composant, une fois le sens de lecture identifié.
Avec un peu d’entraînement, il devient possible de reconnaître les valeurs les plus courantes presque instantanément.

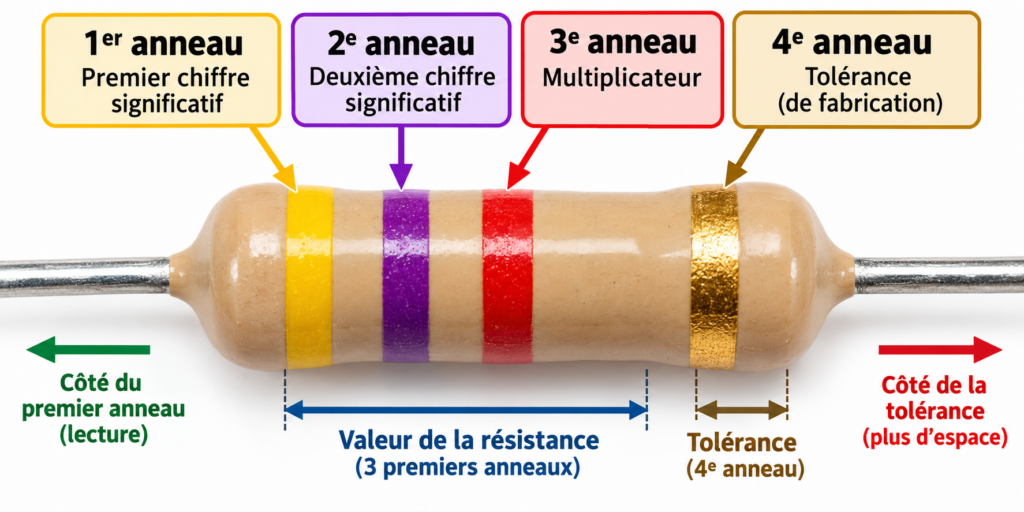

Les trois premiers anneaux déterminent la valeur de la résistance ; le quatrième indique sa tolérance.
2. Comment lire les anneaux d’une résistance ?
Dans cet article, nous nous intéressons principalement aux résistances comportant trois ou quatre anneaux.
Résistance à trois anneaux
Les trois couleurs correspondent respectivement :
- Au premier chiffre significatif.
- Au deuxième chiffre significatif.
- Au multiplicateur.
Par exemple, une résistance Marron – Noir – Rouge possède les caractéristiques suivantes :
- Marron : 1
- Noir : 0
- Rouge : multiplication par 100
La valeur est donc :
10 × 100 = 1 000 Ω, soit 1 kΩ.
Aucune tolérance n’est indiquée par les trois anneaux. Pour les résistances anciennes utilisant ce marquage, une tolérance de ±20 % est généralement retenue.
Résistance à quatre anneaux
Le principe est identique, mais un quatrième anneau indique la tolérance de fabrication.
Prenons l’exemple :
Jaune – Violet – Rouge – Or
- Jaune : 4
- Violet : 7
- Rouge : ×100
- Or : tolérance de ±5 %
La résistance possède donc une valeur nominale de 4 700 Ω, soit 4,7 kΩ ±5 %.
Dans quel sens lire les anneaux ?
Le premier anneau se trouve généralement plus près d’une extrémité du composant.
Sur une résistance à quatre anneaux, celui de tolérance est habituellement davantage séparé des trois premiers.
Il faut donc commencer la lecture du côté opposé à l’anneau de tolérance.
Attention : sur certains composants, notamment très petits ou anciens, les espacements peuvent être difficiles à distinguer. En cas de doute, une mesure au multimètre permet de confirmer la valeur.

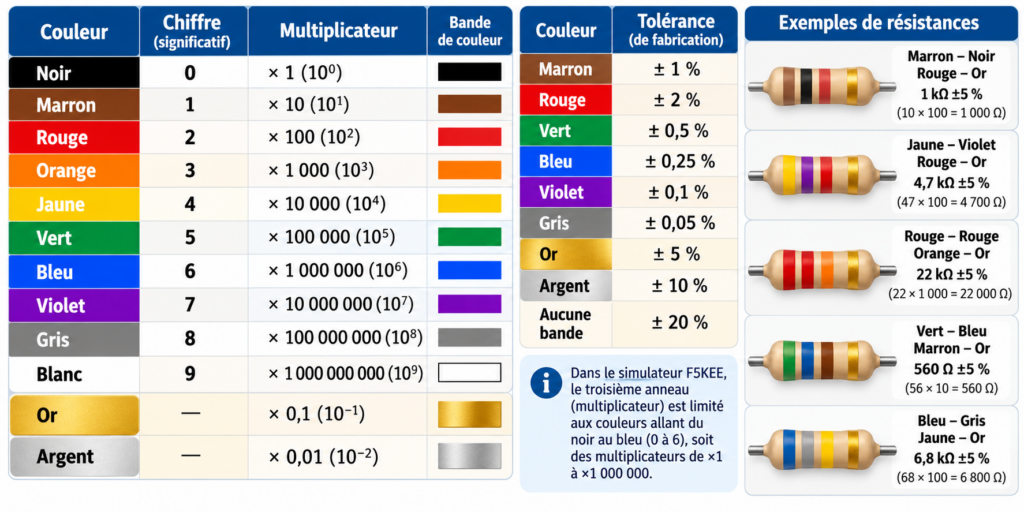

3. Le tableau du code des couleurs
Chaque couleur représente un chiffre compris entre 0 et 9.
| Couleur | Chiffre | Multiplicateur |
|---|---|---|
| Noir | 0 | ×1 |
| Marron | 1 | ×10 |
| Rouge | 2 | ×100 |
| Orange | 3 | ×1 000 |
| Jaune | 4 | ×10 000 |
| Vert | 5 | ×100 000 |
| Bleu | 6 | ×1 000 000 |
| Violet | 7 | ×10 000 000 |
| Gris | 8 | ×100 000 000 |
| Blanc | 9 | ×1 000 000 000 |
Les couleurs Or et Argent peuvent également servir de multiplicateurs fractionnaires : respectivement ×0,1 et ×0,01.
Dans notre simulateur pédagogique, nous limitons volontairement le troisième anneau aux couleurs allant du Noir au Bleu, soit des multiplicateurs compris entre ×1 et ×1 000 000.
Cette limitation permet de travailler les valeurs les plus utiles pour les premiers exercices.
Chaque couleur correspond à un chiffre et, selon sa position, à un multiplicateur.
4. Comprendre les ohms, kilo-ohms et méga-ohms
La résistance électrique s’exprime en ohms, dont le symbole est Ω.
En électronique, on rencontre fréquemment des valeurs beaucoup plus importantes. On utilise alors les multiples de l’ohm :
| Unité | Symbole | Équivalence |
|---|---|---|
| Ohm | Ω | 1 Ω |
| Kilo-ohm | kΩ | 1 000 Ω |
| Méga-ohm | MΩ | 1 000 000 Ω |
Ainsi :
- 470 Ω = 0,47 kΩ
- 4 700 Ω = 4,7 kΩ
- 47 000 Ω = 47 kΩ
- 4 700 000 Ω = 4,7 MΩ
Ces conversions sont essentielles pour éviter les erreurs de lecture.
Une confusion entre 4,7 kΩ et 4,7 MΩ représente un facteur 1 000 !
C’est pourquoi notre QCM propose volontairement des réponses proches, utilisant différentes unités.

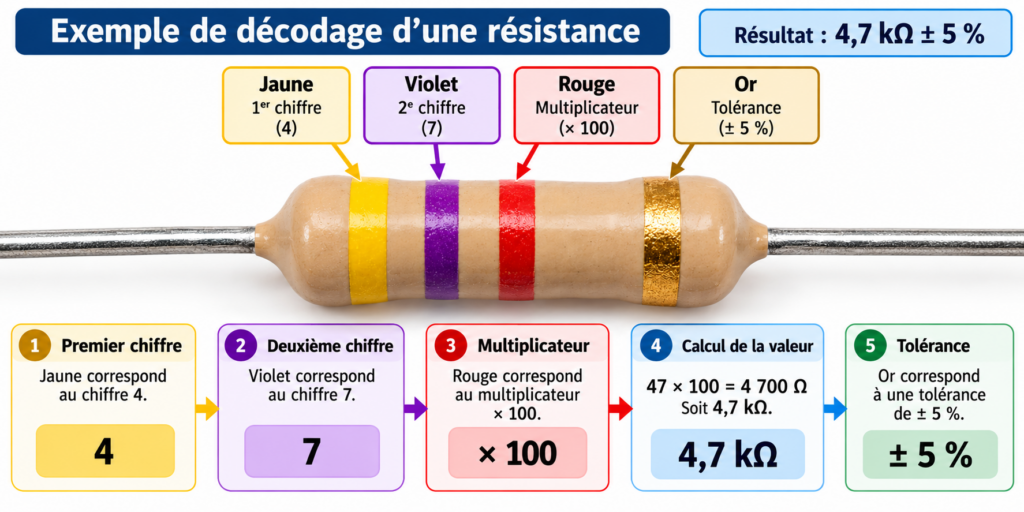

5. Exemple pratique : décoder une résistance
Prenons une résistance comportant les anneaux suivants :
Jaune – Violet – Rouge – Or
La lecture s’effectue en trois étapes.
Étape 1 : lire les deux premiers chiffres
Jaune correspond à 4 et Violet à 7.
Nous obtenons donc le nombre 47.
Étape 2 : appliquer le multiplicateur
Rouge correspond au multiplicateur ×100.
Le calcul devient :
47 × 100 = 4 700 Ω
Étape 3 : convertir la valeur
Puisque 1 kΩ correspond à 1 000 Ω :
4 700 Ω = 4,7 kΩ
Le quatrième anneau, Or, indique une tolérance de ±5 %.
Jaune (4), Violet (7), Rouge (×100) : la résistance vaut 4,7 kΩ.
6. Exercice inverse : retrouver les couleurs
Il est tout aussi important de savoir effectuer l’opération inverse.
Supposons que nous souhaitions identifier les anneaux correspondant à une résistance de 2,2 kΩ.
Commençons par convertir la valeur :
2,2 kΩ = 2 200 Ω.
Nous pouvons écrire :
22 × 100 = 2 200 Ω
Les deux premiers chiffres sont donc 2 et 2, tandis que le multiplicateur est 100.
Le code correspondant est :
Rouge – Rouge – Rouge.
Si la résistance possède une tolérance de ±5 %, un quatrième anneau Or complète le marquage.
Cette méthode constitue la base des exercices de codage proposés dans notre simulateur.
7. Entraînez-vous avec le QCM interactif F5KEE
La meilleure manière de mémoriser le code des couleurs consiste à pratiquer régulièrement.
Pour cela, nous avons développé un simulateur interactif spécialement adapté aux candidats à la licence radioamateur.
Il permet de travailler dans les deux sens : retrouver la valeur d’une résistance à partir de ses couleurs ou retrouver les couleurs correspondant à une valeur donnée.
Deux modes d’entraînement
Mode Décodage : couleurs vers valeur
Une résistance apparaît avec ses anneaux colorés.
Quatre valeurs sont proposées. Le candidat doit sélectionner la bonne réponse.
Les propositions peuvent différer par leur multiplicateur ou par leur unité : Ω, kΩ ou MΩ.
Mode Codage : valeur vers couleurs
Le programme affiche une valeur de résistance.
Quatre combinaisons de couleurs sont proposées. Une seule correspond à la valeur demandée.
Les mauvaises réponses sont volontairement proches de la bonne afin de renforcer l’attention et la mémorisation.
Comment utiliser le simulateur ?
- Choisissez le mode Codage, Décodage ou Mixte.
- Sélectionnez les résistances à trois ou quatre anneaux.
- Choisissez une série de 10 ou 20 questions.
- Cliquez sur « Nouvelle série ».
- Sélectionnez l’une des quatre réponses proposées.
Après chaque réponse, le programme indique si votre choix est correct et affiche une explication du calcul.
Un score permet de suivre votre progression jusqu’à la fin de la série.
Pour faciliter l’utilisation par les personnes ayant des difficultés à distinguer les couleurs, le nom de chaque couleur est également indiqué en toutes lettres.
La quatrième bague, lorsqu’elle est présente, reste visible mais sa tolérance n’entre pas dans les réponses du QCM. Les exercices se concentrent sur la valeur nominale.
8. Quelques conseils pour réussir les exercices
Pour progresser rapidement, il est préférable de commencer par les résistances à trois anneaux, puis de passer aux résistances à quatre anneaux.
Prenez l’habitude de lire systématiquement les deux premiers chiffres avant de rechercher le multiplicateur.
Vérifiez ensuite l’unité utilisée dans les propositions.
Une valeur de 4 700 Ω peut s’écrire 4,7 kΩ, mais certainement pas 4,7 MΩ.
Pour mémoriser les couleurs, vous pouvez également retenir les correspondances numériques par petits groupes :
- Noir, Marron, Rouge : 0, 1, 2.
- Orange, Jaune, Vert : 3, 4, 5.
- Bleu, Violet, Gris, Blanc : 6, 7, 8, 9.
Des exercices courts mais réguliers sont généralement plus efficaces qu’une longue séance occasionnelle.
9. Pourquoi cette connaissance est-elle utile aux radioamateurs ?
La lecture des résistances est une compétence utile dans de nombreuses activités radioamateurs.
Lors de la construction d’un montage électronique, il faut pouvoir identifier rapidement les composants à installer.
Dans une alimentation, les résistances peuvent intervenir dans la limitation du courant ou les circuits de mesure.
Dans un montage à transistors, elles participent notamment à la polarisation.
On les retrouve également dans les filtres RC, les circuits de temporisation, les atténuateurs et de nombreux montages expérimentaux.
Savoir reconnaître une résistance évite les erreurs d’assemblage et facilite les opérations de dépannage.
Cette connaissance complète naturellement l’apprentissage de la loi d’Ohm et des notions fondamentales d’électricité.
Conclusion
Le code des couleurs des résistances est simple à comprendre, mais sa maîtrise demande un peu de pratique.
Il suffit de retenir les correspondances entre les couleurs et les chiffres, puis de savoir appliquer le multiplicateur.
Grâce au QCM interactif F5KEE, vous pouvez vous entraîner à votre rythme, identifier vos erreurs et améliorer progressivement votre rapidité.
Que vous prépariez la licence radioamateur ou que vous débutiez en électronique, quelques minutes d’entraînement régulier suffisent pour acquérir de bons réflexes.
Alors, à vous de jouer : saurez-vous obtenir 20 bonnes réponses sur 20 ?
