Antenne HB9CV repliable sur 403 MHz pour la chasse radio-sonde

(par ON6FS)

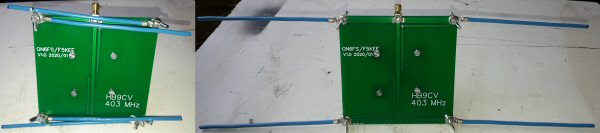

HB9CV Repliable
C’est sur l’idée de F1LVT (http://www.f1lvt.com/files/543-AntHB9CVpliante.138.pdf) que je me suis basé pour la réalisation de cette version d’HB9CV repliable.
Mon cahier des charges était d’utiliser EasyEDA et JLCPCB pour réaliser le circuit imprimé dont les dimensions maximales sont de 100 x 100 mm

Ci-dessous le circuit-imprimé :

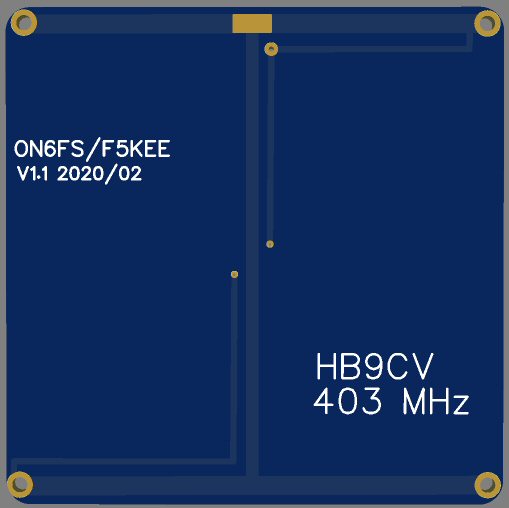

PCB antenne HB9CV Pliante par ON6FS
Il vous est possible de récupérer le PCB sur https://easyeda.com/ON6FS/hb9cv-403-mhz

NB : N’oubliez pas si vous améliorez le PCB de me faire un commentaire et de me donnez le lien, merci

De EasyEDA, vous trouverez un lien pour les faire réaliser via JLCPCB et ce pour un prix défiant toutes concurrences +/- 7 € port compris pour 5 unités !!!!!!

Cosse à sertirJ’ai utilisé des cosses à sertir, dans les quels, j’ai soudé les brins repliables constitués de fil de cuivre HO7V-U en 2.5 mm²

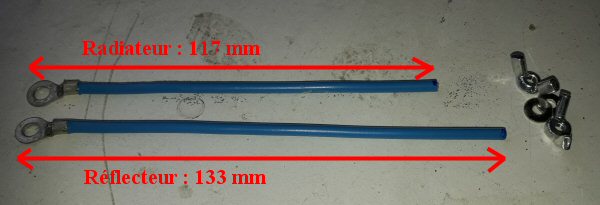

HB9CV : Brins Radiateur et Réflecteur
Les longueurs constatées après réglage au NanoVNA :
– Brins arrières : 133 mm
– Brins avants : 117 mm
4 vis en 3 mmm ont été soudée sur le circuit imprimé et 4 écrous papillons verrouilleront les brins repliables

Pour la connectique, j’ai utilisé une prise SMA femelle à souder sur la tranche du PCB

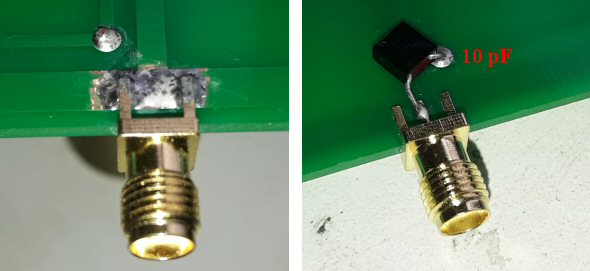

HB9CV connecteur SMA
Les pines de masse sont soudées au-dessus.
Sur la pine centrale sera soudée le condensateur de 10pF.

A cela, j’ai ajouté une poignée qui peut être fixée au circuit imprimé
Elle permet de recevoir un bout de manche de brosse de 22 mm de diamètre
Vous pouvez récupérer le fichier de cette poignée sur TinkerCAD :
https://www.tinkercad.com/things/1fUbO6Zr6Jk-poigneeant403
Vous permettant ainsi de l’imprimer en 3D

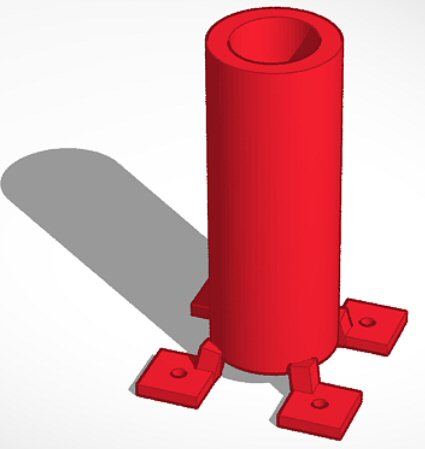

Poignee pour antenne HB9CV repliable (ON6FS)

NB : Si vous améliorez le design de la poignée, laissez-moi un commentaire et le lien, merci

HB9CV Montage de la Poignee

Cette antenne HB9CV repliable est également exploitable pour la recherche de radiobalise de détresse d’avion sur 406 MHz.
