Piège à Frelons

Par André F1HVB et Freddy ON6FS

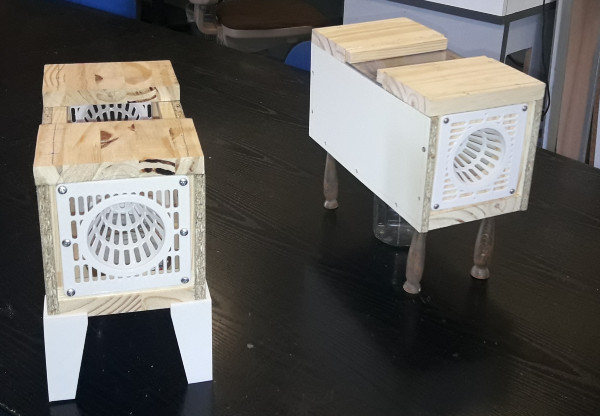

Fabrication d'un piège à frelons
Après les poisons de type pesticide et en général les machins en « …..cide », une nouvelle catastrophe décime les colonies d’abeilles : les frelons asiatiques.
Nous avons repris l’idée publiée sur ce site https://www.thingiverse.com/thing:4786899
Et remis à nos goûts.

La liste des courses :

  • 1 planche en 18 mm de 300 x 125 mm, avec une découpe circulaire de 50 mm en son centre
  • 2 planches en 10 mm de 300 x 138 mm
  • 2 planches en 18 mm de 100 x 145 mm
  • 1 baguette en 15 x 15 mm de 2 m de long
  • Quelques pièces imprimées en 3D (les fichiers ci-dessous)
  • 1 pot confiture ou de pâté en verre’
  • 1 bout de plexiglas ou de verre (145 x 100 mm)
  • 1 bout moustiquaire ou plaque finement perforé (80 x 80 mm)
  • des vis et clous divers

La baguette en 15 x 15 mm sera débitées comme suit :

  • 2 longueur de 260 mm
  • 2 longueurs de 125 mm
  • 4 longueurs de 105 mm

Liste des pièces à imprimer :

Assemblage

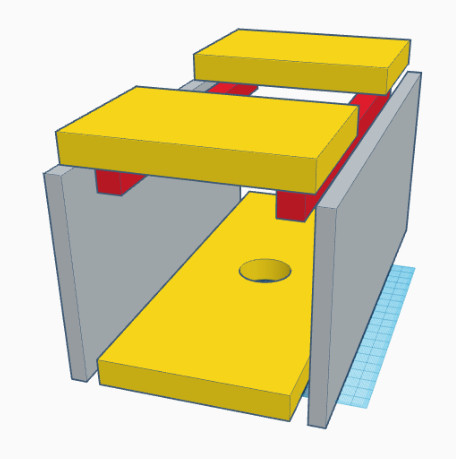

Ci-dessous l’assemblage des quatre faces latérales
Assemblage Piege à Frelon
Pour les bouts, vous avez 2 solutions :

  • Placer 3 baguettes en 15 x 15 mm (longueurs : 125 mm et 2 fois 105 mm)
  • Une plaque en 18mm de 125 x 120 mm, avec une découpe circulaire de 70 mm en son centre

Montage des bouts

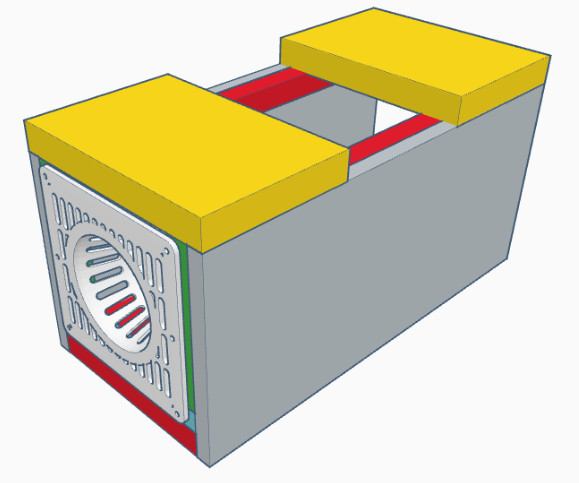

Insertion, pointe à l’intérieure, des cônes à chaque bout
Assemblage des 2 cônes

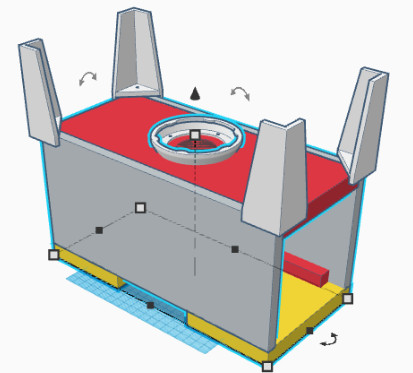

Retourner le piège et fixer le porte bocal et les 4 pieds
J’ai opté pour un couvercle imprimé en PLA, mais le couvercle métallique livré avec le bocal peut convenir, et ce, en le perçant
Les pieds en PLA peuvent être remplacé par toutes autres formules.
Assemblage des pieds et du support de bocal

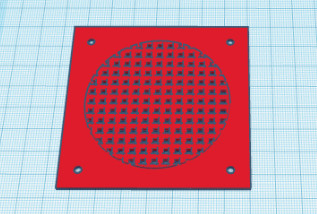

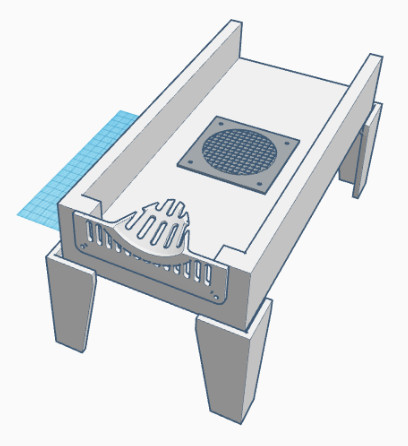

Poser et fixer le grillage imprimé en 3D au-dessus du trou du bocal
Vous pouvez aussi remplacer ce grillage en PLA par un autre ou encore par du moustiquaire
Assemblage Piège à frelon-7

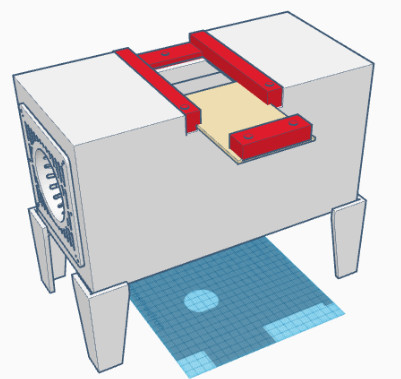

Reste à fermer la face supérieur par une fenêtre de visite.
La solution que j’ai adopté est en impression en PLA
Toutes autres solutions peuvent être adoptées !
Assemblage piège à frelons 8
