Modifications sur notre laser chinoise
Nous avons lancé un chantier de modernisation de notre machine laser chinoise.

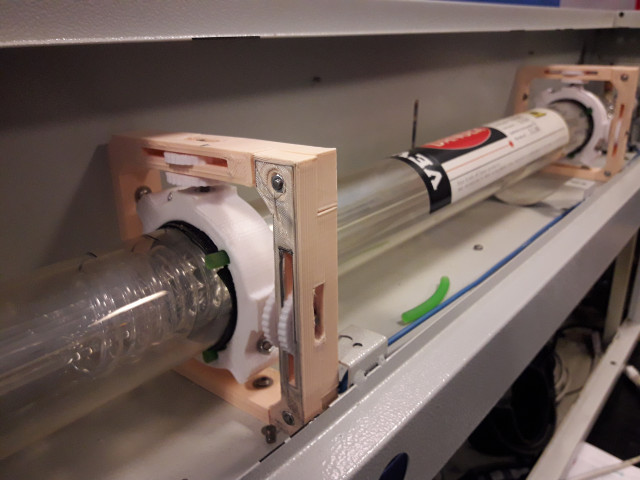

A l’occasion du remplacement du tube laser (50 W), nous avons remplacé les brides de fixation.
Les nouvelles fixations du tube laser viennent de fichiers trouvé sur Thingiverse ( https://www.thingiverse.com/thing:2305604 ).
Nous avons légèrement amandé certains fichiers que vous pourrez trouver sur :
- https://www.tinkercad.com/things/gZ6FcHzu4op
- https://www.tinkercad.com/things/i823O1l2FJo
- https://www.tinkercad.com/things/jNRdAyk7DCd
Nous avons également ajouté un horodateur, qui nous permettra d’évaluer la durée d’utilisation du tube laser.
L’horodateur est de type mécanique et fonctionne sur le 220 volts.
Ci-dessous, je vous joins le schéma de la partie électronique.
Différents moteurs bruyants (extracteur, pompe à air, pompe à eau) sont mis en œuvre durant la gravure ou découpe laser.
L’idée est donc de cadencer tous ces engins et ainsi limiter la durée de fonctionnement des moteurs et de leur nuisance sonore.
Ci-dessous, je vous joins le schéma de la partie électronique.
Le pointeur n’était pas très précis et était même faux lorsque l’on variait la hauteur du plateau !

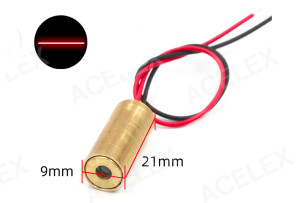

Afin de solutionner ce soucis, nous avons placé deux traceur (ligne) rouge monté à 90°.Vous trouverez ce type de pointeur sur Aliexpress (https://fr.aliexpress.com/item/32870666247.html) pour un prix aujourd’hui inférieur à 1 € pièce.

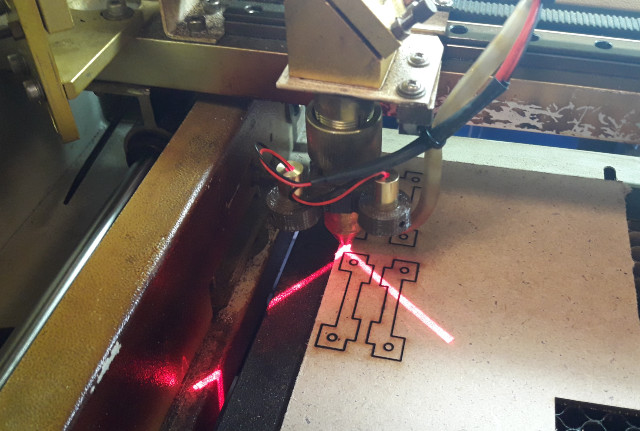

Voici le résultat :

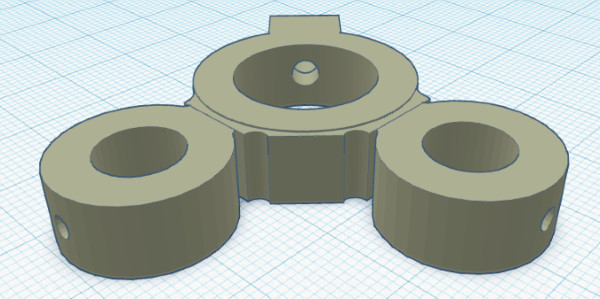

Un support a été imprimé en 3D :
La bague centrale viendra se fixer sur la buse du laser.
Vous pouvez récupérer le fichier STL sur : https://www.tinkercad.com/things/2gCrlUiuYW0 .
Les deux bagues latérales recevront chacune un traceur (ligne).
Vous remarquerez que chaque bague ont un trou prévu pour recevoir un insert M3 (voir Aliexpress : https://fr.aliexpress.com/item/4000156953134.html).
Cela permettra d’y mettre des vis de blocage.
Pour améliorer l’extraction des fumées, nous avons prévu une méthode (sur une idée d’André F1HVB), mais nous souhaitons la valider avant de vous en parler.
Si cela fonctionne bien se sera l’occasion de vous en faire une description.
