Testeur de liaison RS232 (DB9)

Ce petit équipement peut paraître archaïque de nos jours !
Et pourtant, on retrouve encore ce type de connexion RS232 lorsque l’on connecte un émetteur-recepteur sur un ordinateur, afin d’établir des communications numériques du genre FT8 et autres.
Ce petit équipement nous permettant de juger l’activité sur les données mais aussi sur les fils de protocole.

Testeur RS232 DB9

En bas de la photo, le circuit-imprimé (PCB), le boîtier imprimé en PLA et le couvercle en plexiglas transparent découpé sur une laser CO2.
Les résistances sont en CMS 1206 de 2K2.
Pour les LED’s, deux solutions sont possible :

  • 2 LED’s SMS 1206 montées en tête bêche (une rouge et une vertes ou autre couple de couleurs pour les personnes ayant des soucis de dyschromatopsie). Version de gauche sur la photo.
  • Une LED bicolore 3 mm (rouge et verte) qui varie en fonction de la polarité. Version de droite sur la photo.

Boîtier pour récepteur rdzTTGO de DL9RDZ

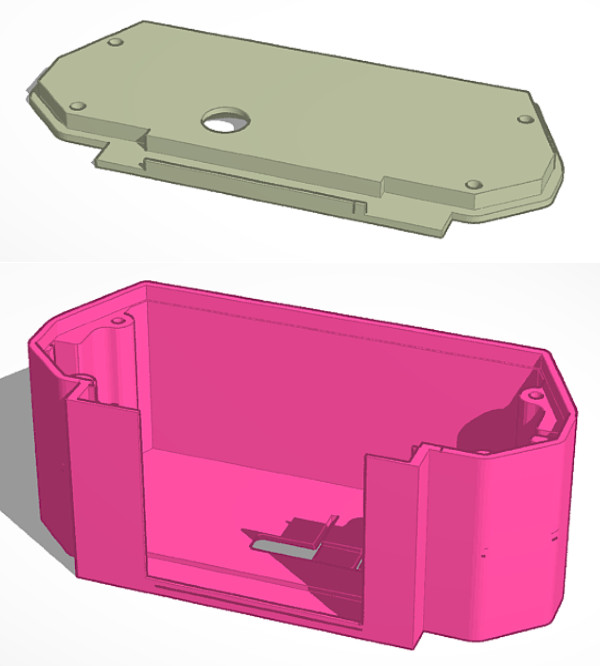

A la demande de Gilles F1NVW, j’ai adapté les 2 fichiers d’impression du boîtier pour un écran de 2″ (2 pouces).

Boitier pour le TTGO de DL9RDZ

Les 2 fichiers sont disponibles sur :
https://www.tinkercad.com/things/at8BnHRup2Y
https://www.tinkercad.com/things/kmkm6iYTehN

Protection pour transceiver Yaesu FT-981

Par Freddy ON6FS

C’est sur la demande de Thierry F5PQV que je me suis intéressé à ce sujet.
Thierry est amateur d’expédition et souhaitait protéger son émetteur-récepteur Yaesu FT-891, lors de ses déplacements en sac dos.

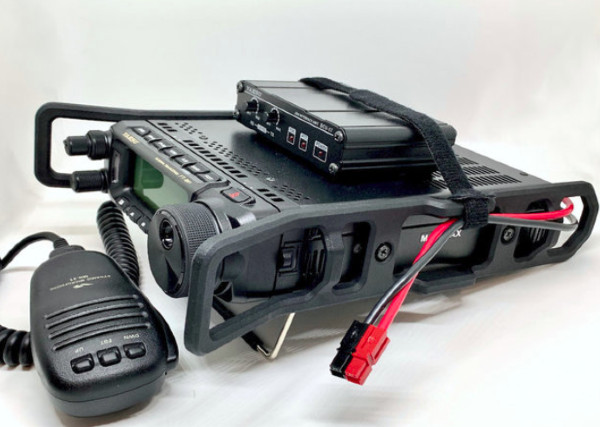

Nous avions trouvé sur Thingiverse la solution de IU1OPK : https://www.thingiverse.com/thing:4757295
Protection Yaesu FT-891
Les soucis pour cette version étaient la limite de surface d’impression à 280 x 280 mm de nos imprimantes et secondo, je ne maîtrise pas très bien les zones en porte-à-faux !
Du coup, Thierry me donna carte blanche.

J’ai donc repris un autre modèle (https://www.thingiverse.com/thing:2808941) que j’ai adapté aux besoins de Thierry.

Voici le résultat de mes triturations 3D :
– Première partie

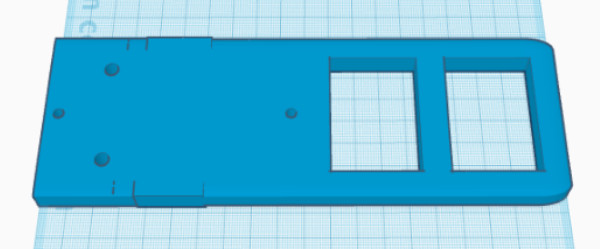

Frame FT891-1
Fichier STL : https://www.tinkercad.com/things/cMuhSkJtza9
Dimensions : 200×70 mm.

– Deuxième partie

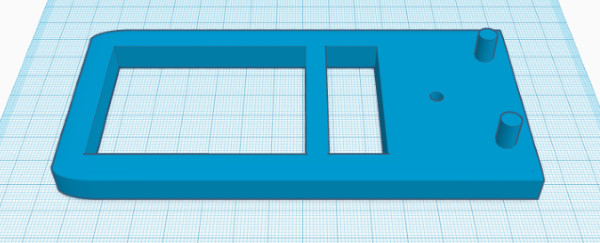

Frame FT891-2
Fichier STL : https://www.tinkercad.com/things/isjIkycBlpi
Dimensions : 144×70 mm.

La deuxième pièce possédant deux ergots venant épouser les perçages de la première.
Deux trous permettent de fixer l’ensemble sur le Yaesu FT-891.

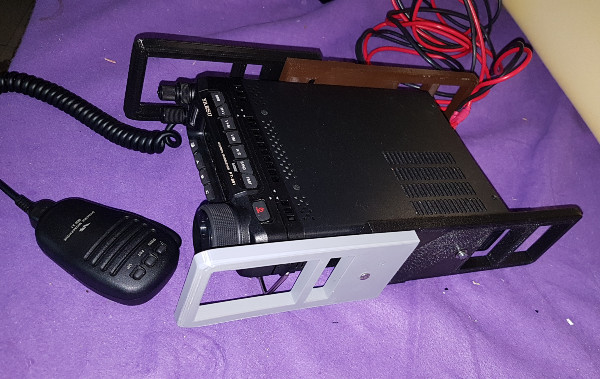

Thierry vient d’installer la structure de protection sur son FT-891 :
Protection FT-891 Montée

Vous remarquerez qu’en superposant les deux pièces, que l’on dégage en même temps l’accès aux boutons de la face avant, facilitant ainsi les actions.

Nouveau projet : Une ruche connectée

Nous avons été rejoint par François, apiculteur amateur, il souhaite suivre différents paramètres de ses ruches.
C’est pourquoi, il est venu nous consulter sur la faisabilité.
Georges, François et moi avons relevé le défi.

Le monde des abeilles est vraiment fascinant et pourtant un règne animal, très menacé par les activités humaines !

Je me suis chargé des capteurs : balance, température extérieure, température intérieure, hygrométrie intérieure et le niveau sonore dans la ruche.
A l’exception de la mesure du niveau sonore, les autres sont validées sur un Arduino.
La balance, le plus gros élément, est terminée, restera à parfaire sa calibration.
C’est Georges F4IRE qui ce chargera de la liaison radio et de la transmission des données, pour ce faire, nous avons pris option pour la technologie Lora (868 MHz).

Il faut savoir que la technologie Lora est en pleine expansion, que les expériences acquises pourrons sans doute nous être utile pour bien d’autres applications !

Voici quelques vues de la balance :

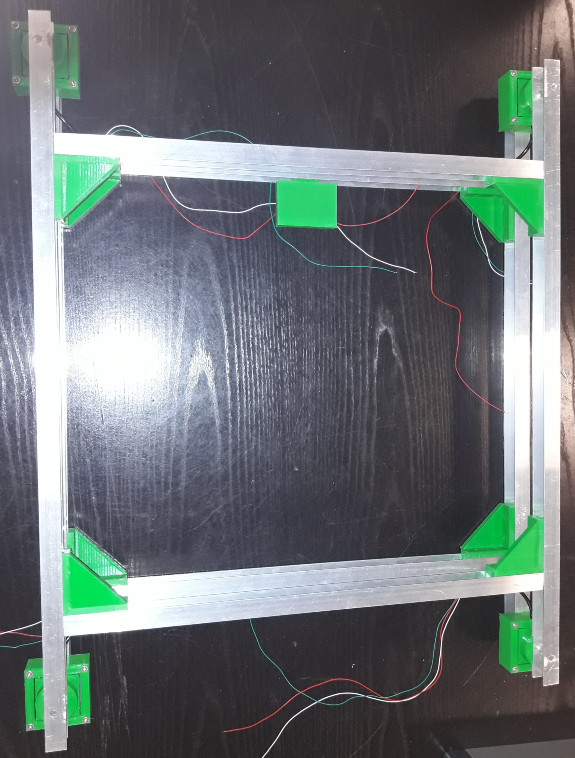

– Vue d’ensemble

Balance vue d'essemble

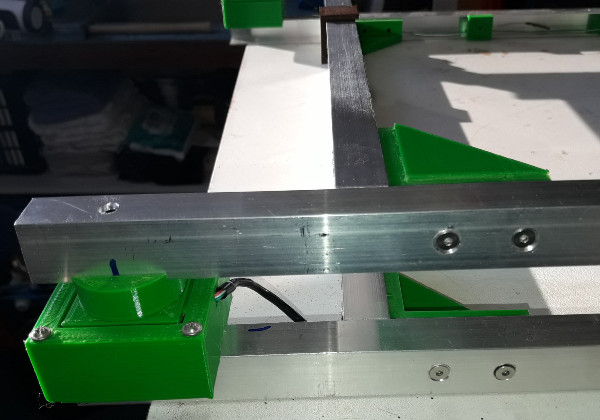

– Une des 4 jauges de contrainte

Balance boitier jauge de contrainte

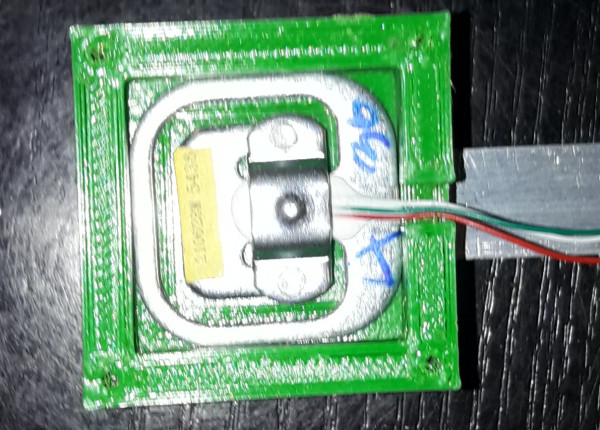

– Boîtier avec sa jauge

Blance jauge de contrainte

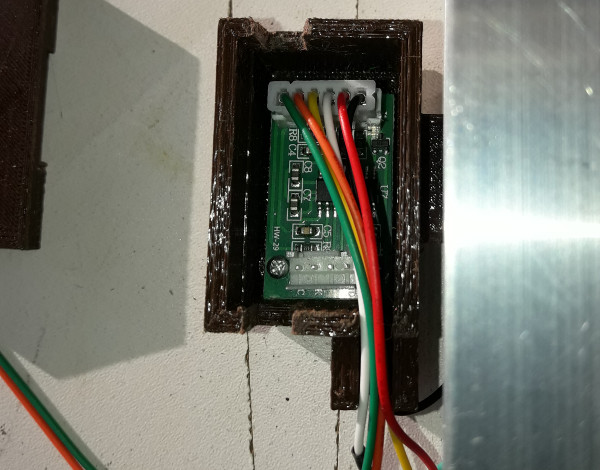

– Le boîtier amplificateur HX711

Amplificateur HX711 de la balance

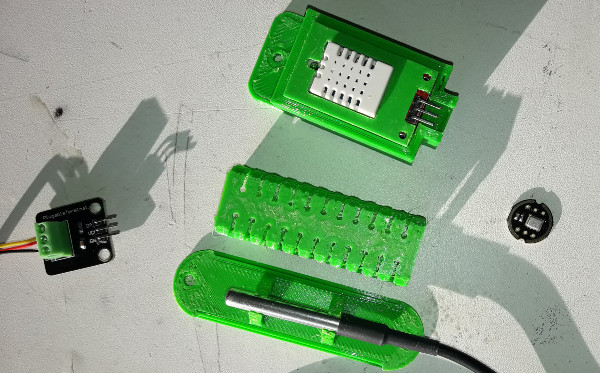

– Les autres capteurs

Les autres capteurs

Georges a beaucoup avancé sur sa solution transmission Lora, nous vous en dirons plus prochainement sur ce sujet.

Maker Faire Paris

Maker Faire Paris 2021Maker Faire Paris véritable WE incontournable pour les Makers franciliens !

Cet événement se déroule chaque année à la Cité des Sciences à La Villette (Paris).
Prévu cette année les 27 et 28 novembre (et peut être quelques heures le 26).
Une des rares manifestations où le passe sanitaire n’aura pas cours 🙂
Et pour cause, l’événement se déroulera entièrement en ligne.

Vous visiterez cette 7ème édition en restant dans votre fauteuil.
Vous trouverez des informations et vous aurez la possibilité de réserver votre entrée virtuelle sur : https://paris.makerfaire.com/

Bouton moleté pour connecteur SMA

Le fichier d’origine était une molette pour SMA trouvé sur Thingiverse ( Voir : https://www.thingiverse.com/thing:4927062 ) dont le diamètre était de 17 mm.
Gilles F1NVW le souhaitait avec un diamètre de 30 mm pour son TTGO (Récepteur de ballons sondes météo).
Quelques manipulations plus tard sur Tinkercad, voici ce que cela donnait :

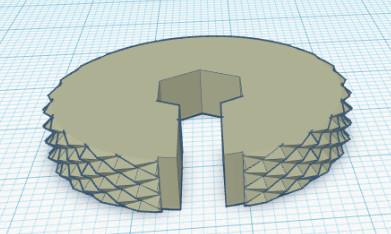

Bouton Moleté pour connecteur SMA

Le fichier STL est récupérable sur : https://www.tinkercad.com/things/6AHYpKeJXc7.

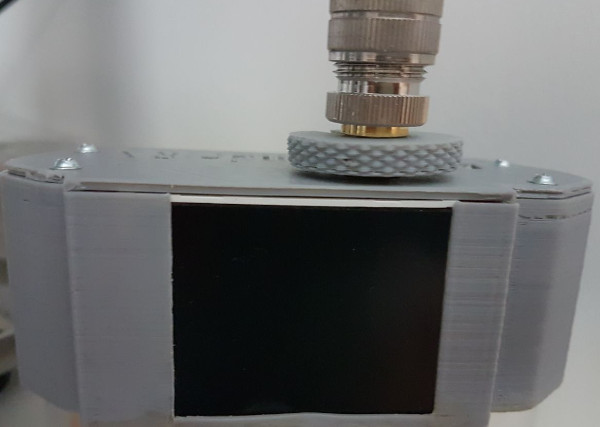

Voici l’application de cette molette pour SMA sur le TTGO de Gilles F1NVW.

Bouton Moleté SMA sur TTGO

Ce petit gadget facilite le vissage du connecteur SMA, surtout lorsque l’on a pas de place pour passer les doigts !

Quelques outils simples en 3D

L’impression 3D entre dans les chaumières des radioamateurs !
Certains prétendrons que ce n’est pas de la radio, donc on écarte !
Sauf que c’est le genre de langage qu’il faut éviter, nous sommes avant tout des découvreurs.
Utilisons donc ces nouveaux outils à notre avantage.

Une imprimante 3D nous permettra de réaliser le boîtier aux dimensions exactes, des pièces d’antenne, refaire une pièce cassée et bien d’autres usages.
Aujourd’hui, je vais vous présenter quelques outils qui pourraient rentrer dans votre shack.

Le premier va vous apporter une très grande aide, lorsque vous voudrez souder des SMD/CMS, oui, ces petites bestioles que l’on ne peut pas tenir entre les doigts, tant ils sont petits.

Cette version permet d’aller jusqu’à 40 mm du bord des PCB’s.

Vous trouverez les fichiers STL sur : https://www.thingiverse.com/thing:2772207
Vous aurez besoin de quelques petits accessoires :

Cette autre version permet d’aller jusqu’à 80 mm du bord des PCB’s.

Vous trouverez les fichiers STL sur : https://www.thingiverse.com/thing:3238771
Vous aurez besoin de quelques petits accessoires :

L’outil suivant est une aide qui permet de souder 2 fils bout à bout

Vous trouverez les fichiers STL sur : https://www.thingiverse.com/thing:1758275

Et finalement, un petit outil permettant de plier les pattes des résistances et condensateurs axiaux à la bonne largeur.
Différentes versions sont disponibles, en métrique, Imperial, long, court, ….

Vous trouverez les fichiers STL sur : https://www.thingiverse.com/thing:26025

Bricolage au Collège Camus de La Norville

Le collège Camus de la Norville est notre partenaire sur le projet de contact ARISS qui se déroulera à la mi-juin 2021.

Dans le cadre des classes « option Espace » des activités liées à ce projet pédagogique se déroulent tout au long de l’année.

Pour l’activité « Radio », le radio club devait donc trouver une réalisation accessible aux collégiens (difficulté d’exécution, prix, respect de la sécurité avec par exemple pas d’utilisation du fer à souder…)

Freddy s’est donc attelé à la tâche !

Après quelques jours de recherches sur le web, un montage en MDF (panneau composite) et en open source correspondait bien à nos attentes. Il s’agit d’un kit reproduisant le boîtier d’une radio vintage, et sur lequel on vient ajouter un module radio prêt à l’emploi.

Un prototype fut réalisé et présenté aux enseignants. Un plébiscite s’ensuivit !

Une étude de coûts a été faite et proposée au collège afin de pouvoir distribuer ce kit aux collégiens du projet pédagogique.

Durant plusieurs semaines, nous avons découpé sur notre laser, les éléments de l’ébénisterie de ladite radio.
Cela représente tout de même, 7 plaques de MDF (2500 x 1250 mm en 3 mm). Soit 22 mètres carrés !

A ce jour, la troisième séance de bricolage du vendredi a eu lieu.
Cet exercice d’assemblage permet aux collégiens de travailler leur dextérité en plus d’avoir une radio fonctionnelle.

En accord avec les enseignants et compte tenu des conditions sanitaires du moment, nous avons privilégié la rencontre en visioconférence afin d’apporter les conseils de réalisation.

Ce type d’expérience est la première pour le radio club, elle met en avant la possibilité de tisser des liens entre le monde éducatif et associatif.

La suite à la prochaine séance de montage.

A suivre….

Une de nos imprimantes 3D sous caisson

Notre première imprimante 3D avait dans certaines conditions particulières, des soucis !
– La régulation de puissance (pour le bed et l’extruder), n’était pas suffisamment dimensionnée pour utiliser l’ABS.
– L’impression d’un filament ABS dégage des émanations, qui ne sont pas des plus favorable à la santé.
– La machine était assez sensible aux courants d’air.

C’est donc pourquoi, nous nous sommes dirigés vers la fabrication d’un caisson dit style « Ikea Lack ».
Nos espoirs étant de pouvoir également imprimer des objets 3D en ABS.

Ont collaboré à ce projet : Eric (Président), Gilles et Freddy.

Une page décrivant la réalisation suivra prochainement, avec les fichiers STL des pièces.

Imprimante 3D dans son caisson

Causerie en ligne sur la modélisation 3D tous les vendredis soir

Piece sur TinkerCADSur la proposition de Freddy et la demande d’un futur adhérent, nous venons de mettre en place une causerie dédiée à la modélisation 3D et plus particulièrement sur le logiciel en ligne TinkerCAD.
Ce programme TinkerCAD ne nécessitant aucune installation sur votre ordinateur est gratuit.
Voir : https://www.tinkercad.com
Il est parmi les plus simple et permet à l’aide de formes élémentaires de dessiner des objets simples.
La modélisation 2D et 3D débouche sur la fabrication de ces objets sur des machines numériques telles que des imprimantes 3D, découpeuses et graveuses laser ou encore fraiseuse à commande numérique (CNC).
Les résultats obtenus sont personnalisés et proches de produits professionnels.
A ce jour, nous avons organisé 2 séances de formation en ligne. Les prochaines sont prévues les vendredis soir à partir de 21h.
Si vous êtes intéressé(e), écrivez-vous. Nous vous donnerons le lien vers notre salle de conférence.
