Modification TinyTrack (par Christophe F4CQA)

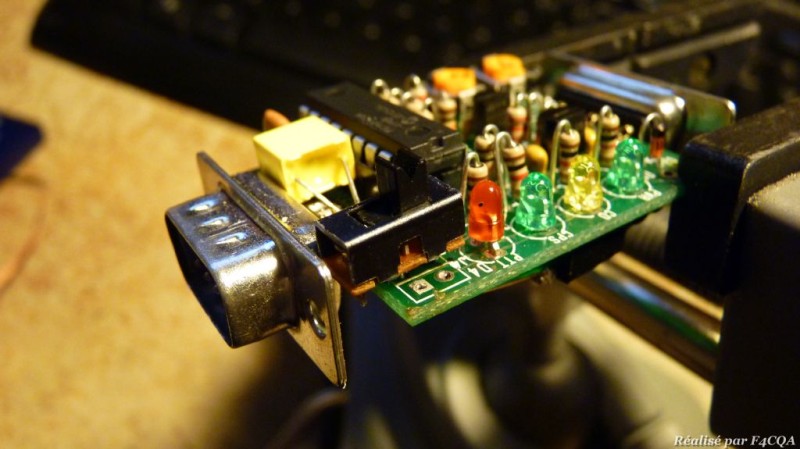

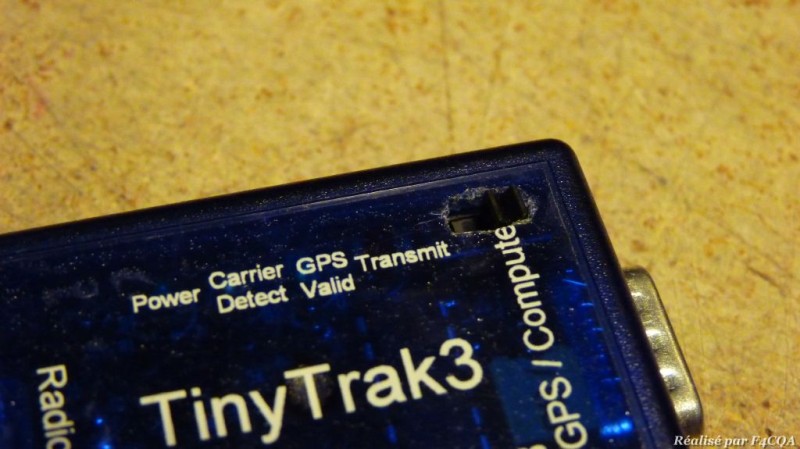

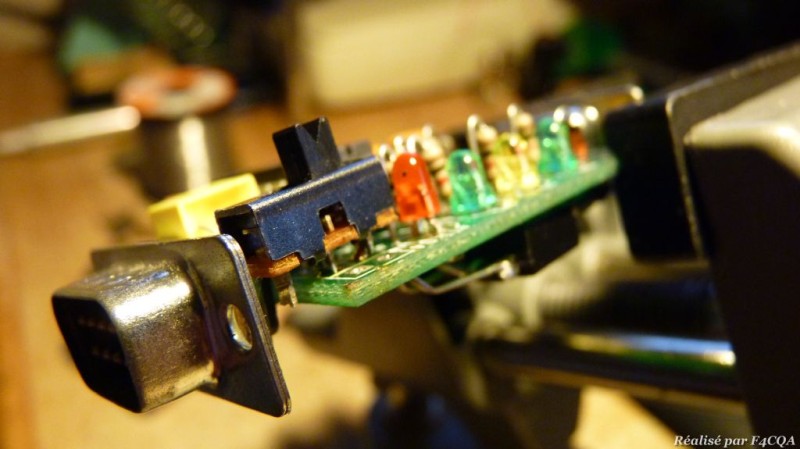

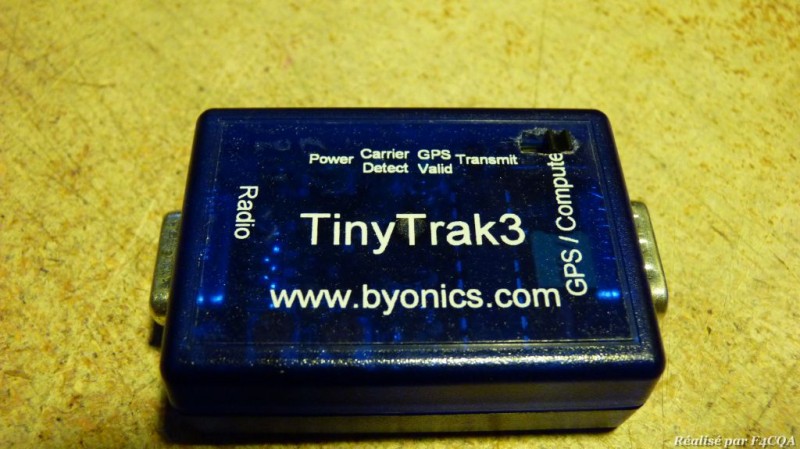

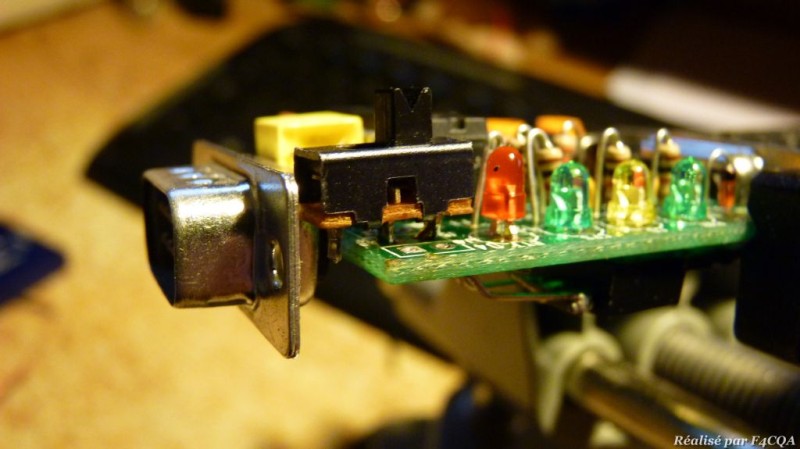

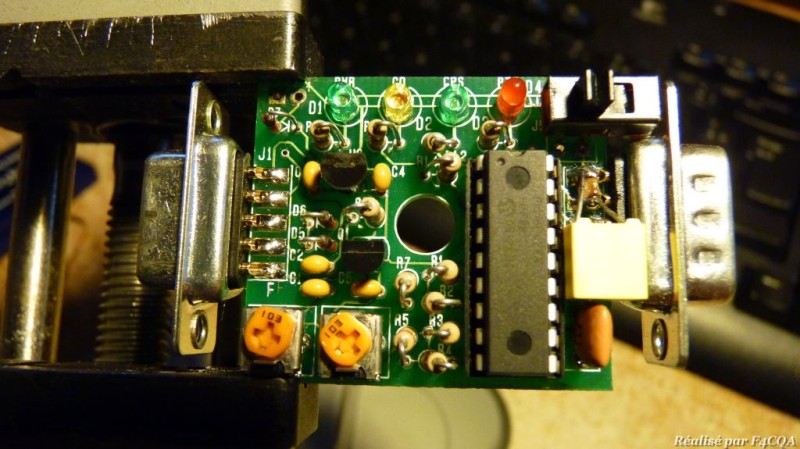

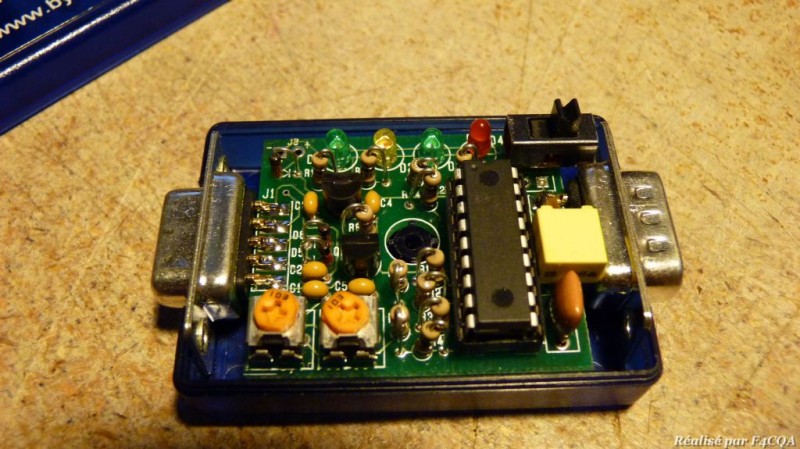

Suite à la discussion lancée sur le TinyTrack (Version 3 et 3+) lors du dernier exercice ADRASEC, j’ai effectué la modification. J’ai installé un interrupteur permettant de passer d’une configuration à l’autre. Dans un premier temps il faut retirer les PINs de J4, J5, et J6. Ensuite souder un mini-interrupteur à l’emplacement de J5. J5 Ouvert -> Utilisation Normale (configuration principale) J5 Fermé -> Utilisation Adrasec (configuration secondaire) Bonne bidouille….

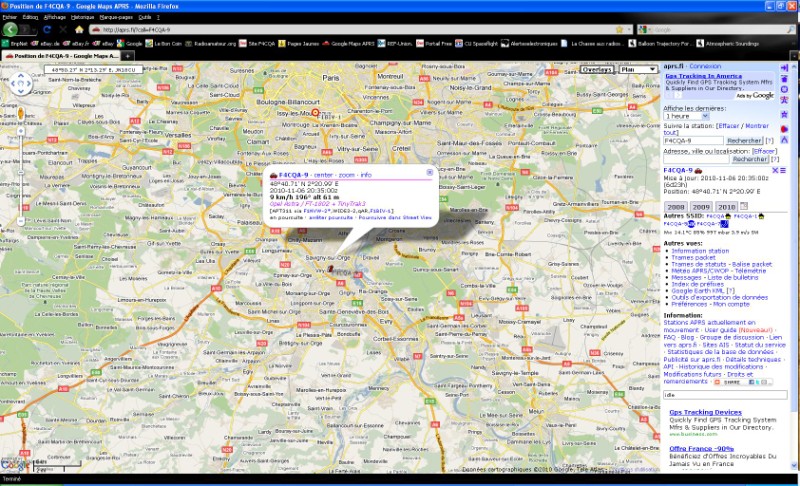

APRS Normal / F4CQA

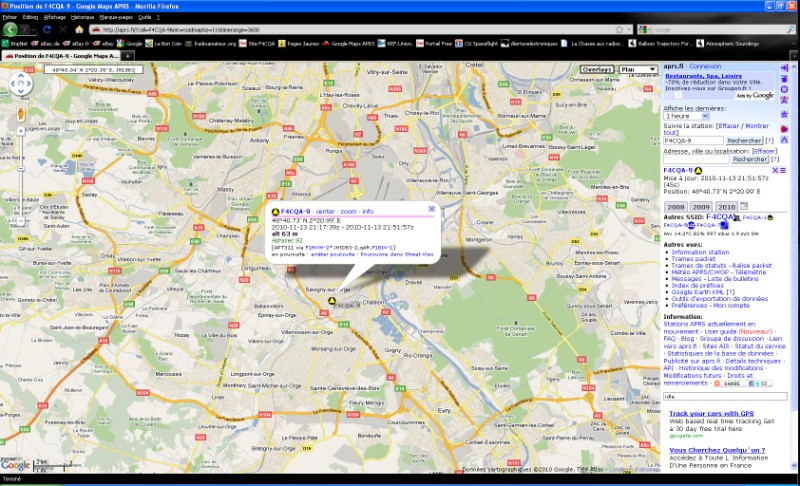

APRS ADRASEC / F4CQA

73 — Christophe / F4CQA
