Quelques outils simples en 3D
L’impression 3D entre dans les chaumières des radioamateurs !
Certains prétendrons que ce n’est pas de la radio, donc on écarte !
Sauf que c’est le genre de langage qu’il faut éviter, nous sommes avant tout des découvreurs.
Utilisons donc ces nouveaux outils à notre avantage.
Une imprimante 3D nous permettra de réaliser le boîtier aux dimensions exactes, des pièces d’antenne, refaire une pièce cassée et bien d’autres usages.
Aujourd’hui, je vais vous présenter quelques outils qui pourraient rentrer dans votre shack.
Le premier va vous apporter une très grande aide, lorsque vous voudrez souder des SMD/CMS, oui, ces petites bestioles que l’on ne peut pas tenir entre les doigts, tant ils sont petits.
Cette version permet d’aller jusqu’à 40 mm du bord des PCB’s.
Vous trouverez les fichiers STL sur : https://www.thingiverse.com/thing:2772207
Vous aurez besoin de quelques petits accessoires :
- Une vis M3 de 25 mm de long
- Un écrou M3
- 2 rondelles M3
- 1 ressort de diamètre 6mm et de longueur 25 mm (voir modèle sur https://fr.aliexpress.com/item/1005001308162468.html)
- 1 kit d’aiguilles courtes pour seringue (voir modèle sur https://fr.aliexpress.com/item/32841755554.html)
Cette autre version permet d’aller jusqu’à 80 mm du bord des PCB’s.
Vous trouverez les fichiers STL sur : https://www.thingiverse.com/thing:3238771
Vous aurez besoin de quelques petits accessoires :
- Une vis M4 ou M5 de 25 mm de long
- Un écrou M4 ou M5
- 2 rondelles M4 ou M5
- 1 ressort de diamètre 6mm et de longueur 25 mm (voir modèle sur https://fr.aliexpress.com/item/1005001308162468.html)
- 1 kit d’aiguilles courtes pour seringue (voir modèle sur https://fr.aliexpress.com/item/32841755554.html)
L’outil suivant est une aide qui permet de souder 2 fils bout à bout
Vous trouverez les fichiers STL sur : https://www.thingiverse.com/thing:1758275
Et finalement, un petit outil permettant de plier les pattes des résistances et condensateurs axiaux à la bonne largeur.
Différentes versions sont disponibles, en métrique, Imperial, long, court, ….
Vous trouverez les fichiers STL sur : https://www.thingiverse.com/thing:26025
Bricolage au Collège Camus de La Norville
Le collège Camus de la Norville est notre partenaire sur le projet de contact ARISS qui se déroulera à la mi-juin 2021.
Dans le cadre des classes « option Espace » des activités liées à ce projet pédagogique se déroulent tout au long de l’année.
Pour l’activité « Radio », le radio club devait donc trouver une réalisation accessible aux collégiens (difficulté d’exécution, prix, respect de la sécurité avec par exemple pas d’utilisation du fer à souder…)
Freddy s’est donc attelé à la tâche !
Après quelques jours de recherches sur le web, un montage en MDF (panneau composite) et en open source correspondait bien à nos attentes. Il s’agit d’un kit reproduisant le boîtier d’une radio vintage, et sur lequel on vient ajouter un module radio prêt à l’emploi.
Un prototype fut réalisé et présenté aux enseignants. Un plébiscite s’ensuivit !
Une étude de coûts a été faite et proposée au collège afin de pouvoir distribuer ce kit aux collégiens du projet pédagogique.
Durant plusieurs semaines, nous avons découpé sur notre laser, les éléments de l’ébénisterie de ladite radio.
Cela représente tout de même, 7 plaques de MDF (2500 x 1250 mm en 3 mm). Soit 22 mètres carrés !
A ce jour, la troisième séance de bricolage du vendredi a eu lieu.
Cet exercice d’assemblage permet aux collégiens de travailler leur dextérité en plus d’avoir une radio fonctionnelle.
En accord avec les enseignants et compte tenu des conditions sanitaires du moment, nous avons privilégié la rencontre en visioconférence afin d’apporter les conseils de réalisation.
Ce type d’expérience est la première pour le radio club, elle met en avant la possibilité de tisser des liens entre le monde éducatif et associatif.
La suite à la prochaine séance de montage.
A suivre….
Une de nos imprimantes 3D sous caisson
Notre première imprimante 3D avait dans certaines conditions particulières, des soucis !
– La régulation de puissance (pour le bed et l’extruder), n’était pas suffisamment dimensionnée pour utiliser l’ABS.
– L’impression d’un filament ABS dégage des émanations, qui ne sont pas des plus favorable à la santé.
– La machine était assez sensible aux courants d’air.
C’est donc pourquoi, nous nous sommes dirigés vers la fabrication d’un caisson dit style « Ikea Lack ».
Nos espoirs étant de pouvoir également imprimer des objets 3D en ABS.
Ont collaboré à ce projet : Eric (Président), Gilles et Freddy.
Une page décrivant la réalisation suivra prochainement, avec les fichiers STL des pièces.
Causerie en ligne sur la modélisation 3D tous les vendredis soir
Sur la proposition de Freddy et la demande d’un futur adhérent, nous venons de mettre en place une causerie dédiée à la modélisation 3D et plus particulièrement sur le logiciel en ligne TinkerCAD.
Ce programme TinkerCAD ne nécessitant aucune installation sur votre ordinateur est gratuit.
Voir : https://www.tinkercad.com
Il est parmi les plus simple et permet à l’aide de formes élémentaires de dessiner des objets simples.
La modélisation 2D et 3D débouche sur la fabrication de ces objets sur des machines numériques telles que des imprimantes 3D, découpeuses et graveuses laser ou encore fraiseuse à commande numérique (CNC).
Les résultats obtenus sont personnalisés et proches de produits professionnels.
A ce jour, nous avons organisé 2 séances de formation en ligne. Les prochaines sont prévues les vendredis soir à partir de 21h.
Si vous êtes intéressé(e), écrivez-vous. Nous vous donnerons le lien vers notre salle de conférence.
Radio FM style Oldtimer
Les premières recherches effectuées par Laure étaient sur une société d’édition de matériels pédagogiques.
Les produits proposés étaient rudimentaires et ne correspondaient pas à nos attentes.
Nous nous sommes mis en quête de solutions plus élaborées avec toujours à l’esprit que nous nous adressions à des collégiens.
Donc, de l’assemblage mais sans utiliser le fer à souder…
Après quelques recherches, voici ce qu’il est possible de réaliser:

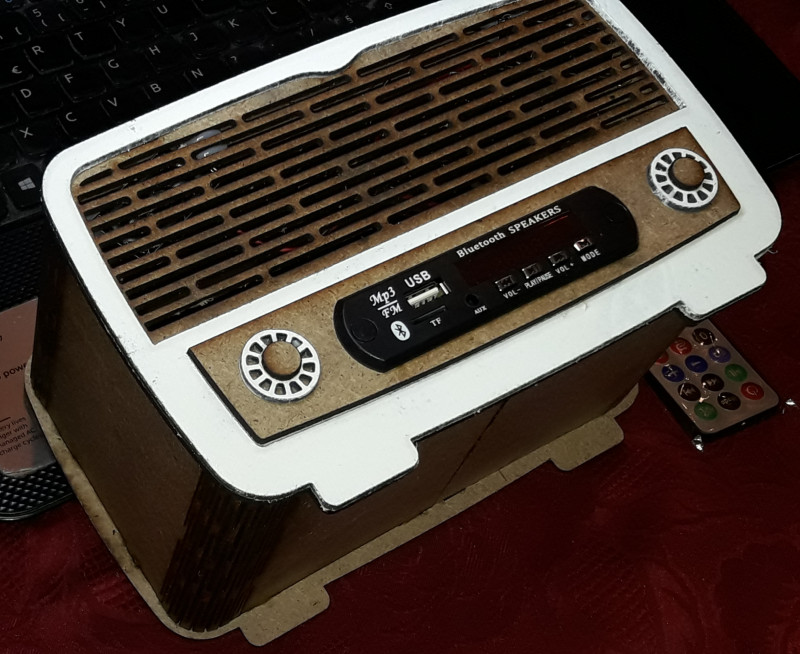

Une ébénisterie style « Oldtimer » découpée à la laser et à laquelle a été adjoint un module récepteur FM (chinois) qui fait presque le café !
Ce module permet la réception de la bande FM, la lecture de clés USB et des cartes microSD, ainsi que le couplage via Bluetooth à un smartphone.
Il incorpore également un ampli audio de 2 fois 3 W (stéréo !) et est pilotable par télécommande (fournie avec le module).
Un tout petit film de 24″ a été réalisé pour illustrer le résultat obtenu.
F5KEE s’est équipé d’un coin FabLab
Nous avions déjà un coin réservé au labo électronique avec de nombreux équipements de mesures et d’un banc de travail (foreuse sur pied, meule, étau plieuse, cisaille et petits outillages)
Depuis quelques mois, a été ajouté un coin Fablab constitué d’une découpeuse-graveuse laser, de quelques imprimantes 3D et d’une CNC
Plusieurs de nos membres ont œuvré à cette mise en place :
– André F1HVB, Eric, Freddy ON6FS pour l’aménagement du meuble FabLab
– Romain F4ICK pour la CNC et son upgrade
– André F1HVB, Patrick F4FHK et Freddy ON6FS pour les imprimantes 3D
– André F1HVB, Gilles F1NVW, Eric, Patrick F4FHK, Freddy ON6FS pour l’aménagement de la découpeuse-graveuse laserQuelques séances d’information et de formation ont été organisées sur ces quelques machines numériques
Toutes vos idées peuvent être concrétisées au sein de notre FabLab
