Interpréter une courbe de Smith sans être BAC+12

1- Pourquoi une courbe de Smith ?

Lorsque l’on découvre un analyseur d’antenne moderne, comme un NanoVNA, un RigExpert ou un analyseur professionnel, on est souvent impressionné par la quantité d’informations affichées à l’écran. Parmi elles figure presque toujours un graphique circulaire aux formes parfois déroutantes : la courbe de Smith, également appelée abaque de Smith.

Pour beaucoup de radioamateurs, cette représentation semble réservée aux ingénieurs en hyperfréquences. Certains l’ignorent complètement, tandis que d’autres se contentent de vérifier le ROS sans jamais s’intéresser à ce graphique pourtant extrêmement riche en informations.

C’est regrettable, car la courbe de Smith n’est pas un outil compliqué. Bien au contraire, elle permet de comprendre rapidement le comportement électrique d’une antenne, d’un câble coaxial ou d’un circuit d’adaptation. Une fois les principes de base assimilés, elle devient souvent plus parlante qu’une simple valeur de ROS.

Dans cette série de chapitres, nous allons apprendre à lire une courbe de Smith sans utiliser de mathématiques complexes. L’objectif n’est pas de devenir spécialiste des hyperfréquences, mais de savoir exploiter les informations fournies par les analyseurs modernes pour construire, régler et dépanner plus efficacement nos antennes.

À quoi sert une courbe de Smith ?

La fonction première de la courbe de Smith est de représenter graphiquement l’impédance complexe d’un circuit radiofréquence.

Dit ainsi, cela peut paraître intimidant. Pourtant, le principe est simple.

Lorsqu’un émetteur est raccordé à une antenne, il ne « voit » pas uniquement une résistance de 50 Ω. L’antenne possède également une composante réactive, qui varie avec la fréquence. Cette réactance peut être capacitive ou inductive, selon que l’antenne est électriquement trop courte ou trop longue.

Le rôle de la courbe de Smith est de représenter simultanément ces deux informations :

• la résistance ;
• la réactance.

Autrement dit, au lieu de dire simplement :

Mon antenne présente un ROS de 2:1,

la courbe de Smith indique également pourquoi ce ROS vaut 2:1.

Le problème provient-il d’une résistance trop faible ? Trop élevée ? D’une inductance excessive ? D’une capacité parasite ? Ou d’un mélange de plusieurs phénomènes ?

La courbe répond immédiatement à ces questions.

Prenons un exemple simple.

Deux antennes peuvent présenter exactement le même ROS de 2:1.

Pourtant :

• la première possède une résistance de 25 Ω sans réactance ;
• la seconde présente 50 Ω de résistance mais une forte composante capacitive.

Dans les deux cas, le ROS est identique.

En revanche, les solutions sont totalement différentes.

Dans le premier cas, il faudra modifier le point d’alimentation ou utiliser un transformateur d’impédance.

Dans le second, il suffira peut-être de rallonger légèrement l’antenne ou d’ajouter un élément de compensation.

Sans la courbe de Smith, ces deux situations paraissent identiques. Avec elle, elles deviennent immédiatement évidentes.

C’est précisément ce qui fait sa force.

Pourquoi les analyseurs modernes l’affichent-ils ?

Il y a encore une vingtaine d’années, les radioamateurs travaillaient essentiellement avec un ROS-mètre (et non TOS-mètre).

L’appareil indiquait un chiffre :

ROS = 1,3

ou

ROS = 2,4

Cette information suffisait souvent pour régler rapidement une antenne.

L’arrivée d’analyseurs vectoriels abordables, comme le NanoVNA, a profondément changé les habitudes.

Contrairement à un ROS-mètre classique, un analyseur vectoriel ne mesure pas uniquement l’énergie réfléchie. Il mesure également l’amplitude et la phase du signal réfléchi.

Grâce à ces deux informations, il est capable de calculer l’impédance exacte de l’antenne sur toute une plage de fréquences.

La courbe de Smith est alors générée automatiquement.

C’est pourquoi on la retrouve aujourd’hui sur la quasi-totalité des appareils modernes :

• NanoVNA ;
• LiteVNA ;
• RigExpert ;
• Keysight ;
• Rohde & Schwarz ;
• Anritsu ;
• Copper Mountain.

Elle est devenue une représentation universelle en radiofréquence.

Ce succès ne tient pas au hasard.

En un seul coup d’œil, l’utilisateur peut visualiser l’évolution complète de l’impédance lorsqu’il balaie une bande de fréquences.

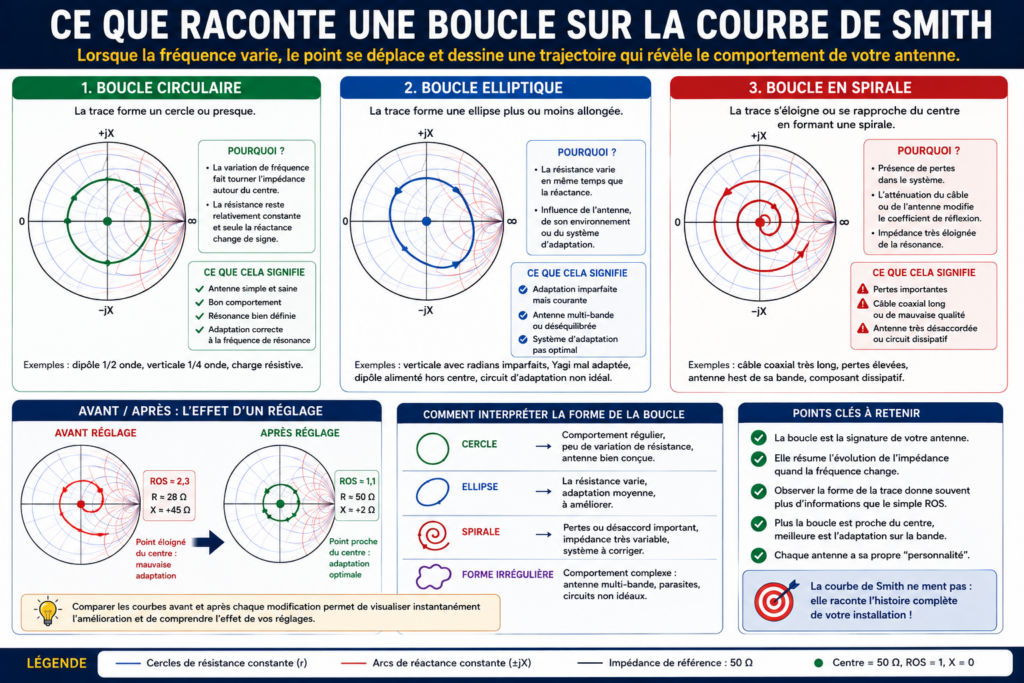

Au lieu d’observer une succession de chiffres, il suit une trajectoire qui se déplace dans l’abaque.

Cette trajectoire raconte littéralement l’histoire de l’antenne.

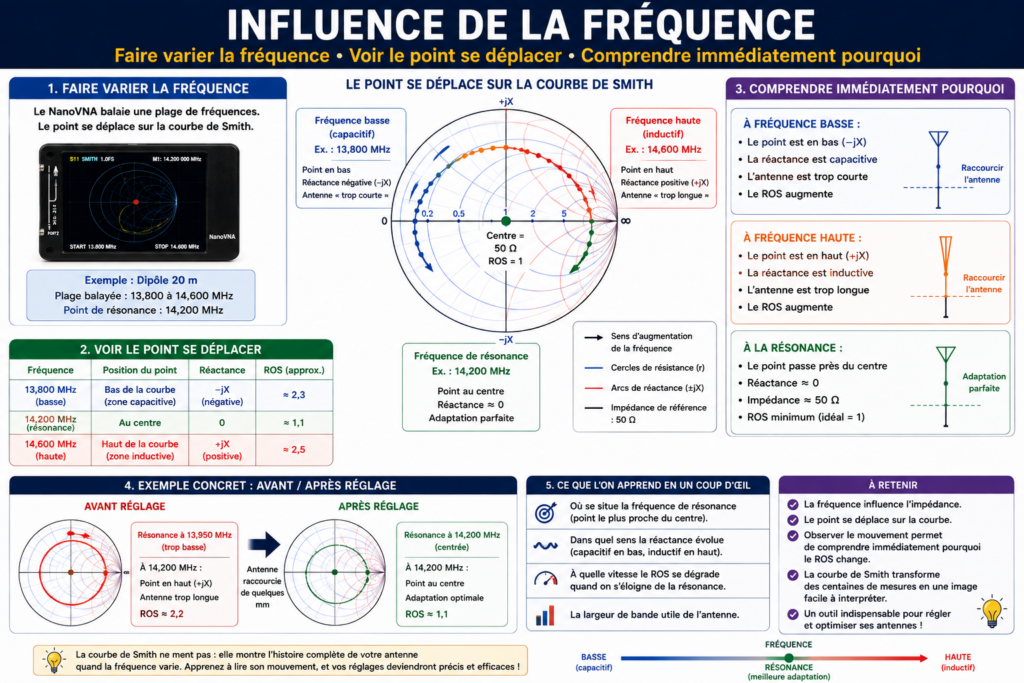

Une antenne trop courte se déplacera dans une direction.

Une antenne trop longue suivra une autre trajectoire.

Une ligne coaxiale supplémentaire fera tourner la courbe autour du centre.

Une capacité ou une inductance déplacera instantanément le point mesuré.

Ces comportements deviennent très faciles à reconnaître avec un peu d’habitude.

Les ingénieurs parlent souvent de « signature » d’une antenne.

Chaque type d’antenne produit en effet une trajectoire caractéristique sur l’abaque.

Avec l’expérience, il devient possible d’identifier certains défauts avant même d’avoir examiné l’installation.

C’est cette richesse d’information qui explique pourquoi tous les logiciels de mesure, qu’ils soient amateurs ou professionnels, proposent systématiquement un affichage sur courbe de Smith.

Ce qu’elle apporte de plus qu’un simple ROS

Le ROS reste un excellent indicateur.

Il permet de savoir rapidement si l’adaptation entre l’émetteur et l’antenne est correcte.

Cependant, il présente une limite importante : il ne fournit qu’une information globale.

Il indique qu’il existe une réflexion.

Mais il ne précise pas son origine.

Imaginez que votre voiture affiche simplement un voyant rouge indiquant qu’une panne est présente, sans préciser s’il s’agit du moteur, de la batterie ou du système de refroidissement.

Le ROS fonctionne un peu de cette manière.

Il signale un problème, mais il n’en révèle pas la cause.

La courbe de Smith, au contraire, apporte un véritable diagnostic.

Elle permet notamment de répondre à des questions essentielles :

• l’antenne est-elle trop courte ou trop longue ?
• la résistance est-elle proche des 50 Ω ?
• la réactance est-elle inductive ou capacitive ?

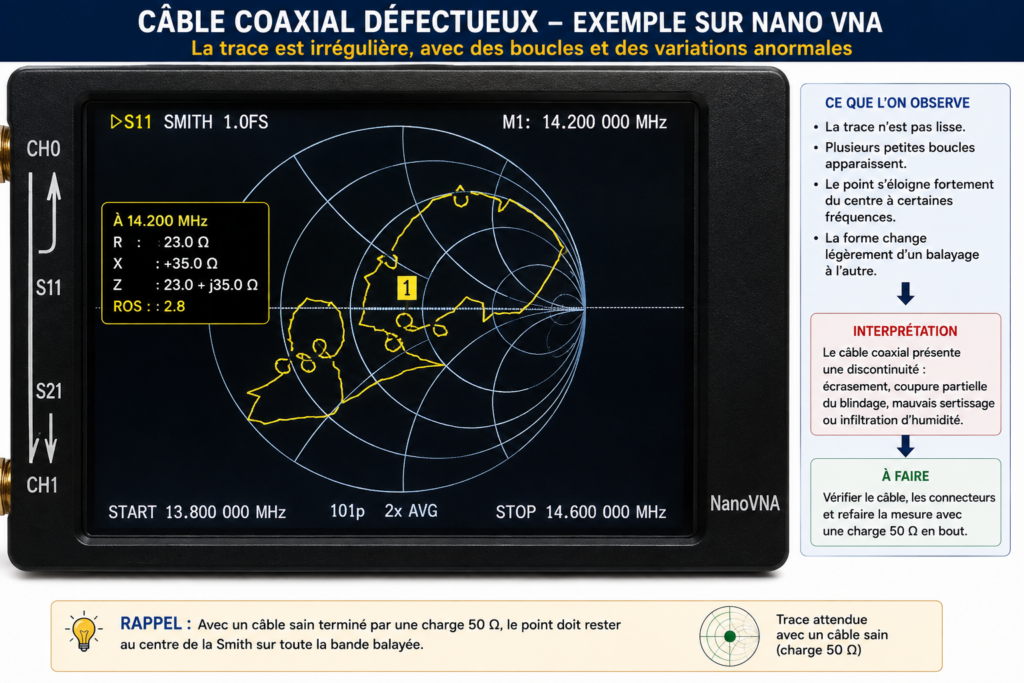

• le câble coaxial influence-t-il la mesure ?
• un circuit d’adaptation est-il nécessaire ?
• quel composant ajouter pour corriger le défaut ?

Autrement dit, elle ne se contente pas de constater un mauvais réglage : elle aide à trouver la solution.

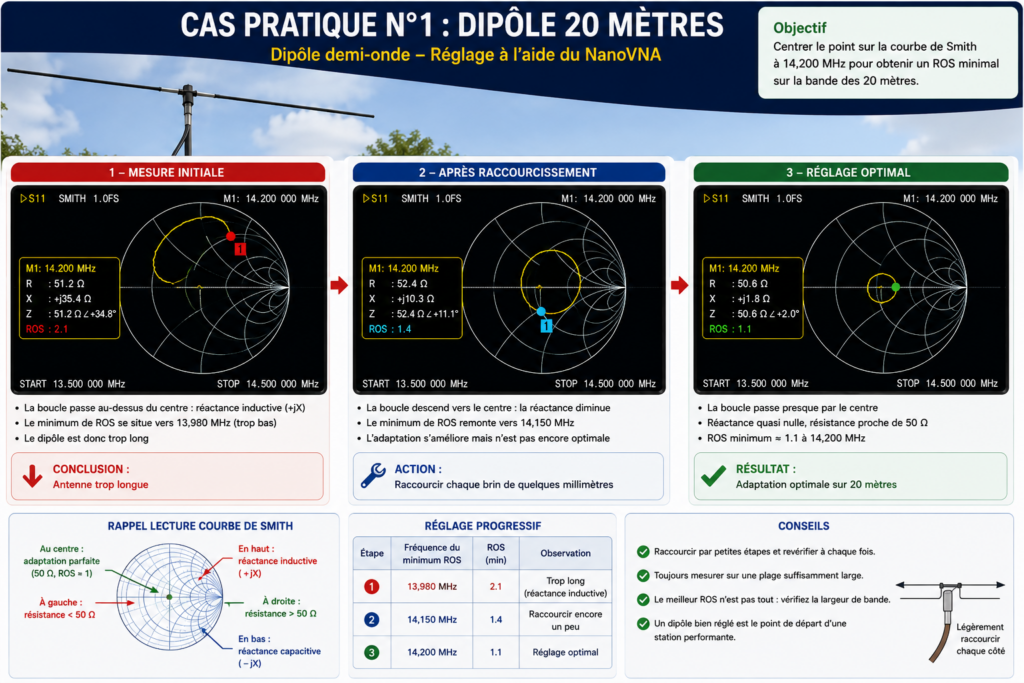

Prenons un cas concret.

Vous construisez une antenne verticale pour la bande des 20 mètres.

Après montage, le ROS mesuré est de 1,8:1.

Avec un simple ROS-mètre, vous savez uniquement que l’antenne n’est pas parfaitement adaptée.

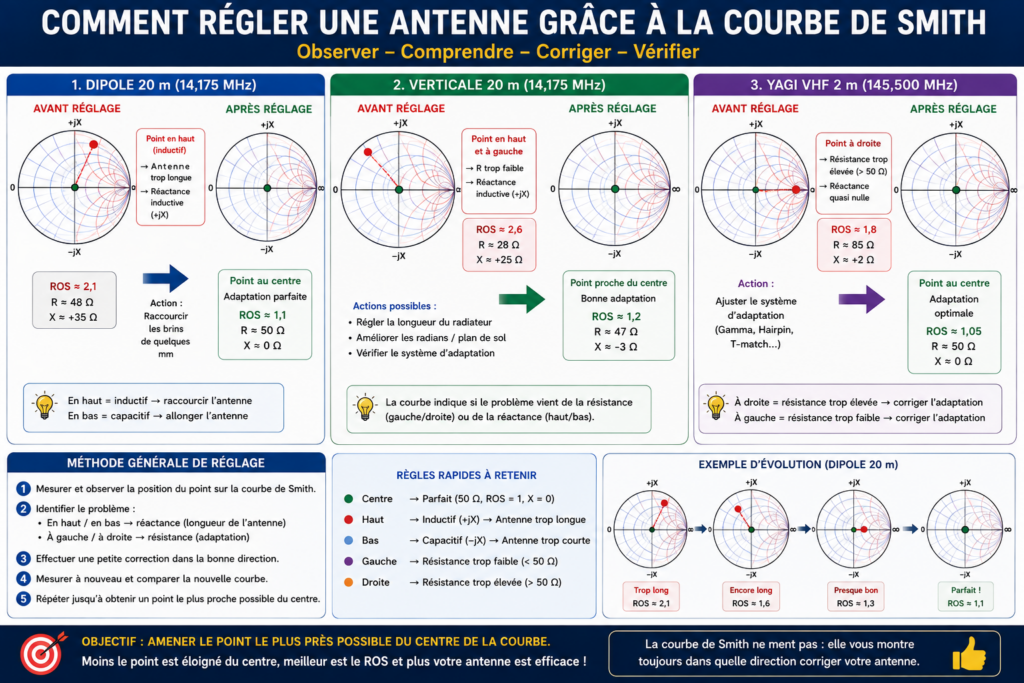

Avec un analyseur affichant la courbe de Smith, vous découvrez immédiatement si le point mesuré se situe dans la zone inductive ou capacitive.

Vous savez alors s’il faut raccourcir ou allonger le radiateur, modifier la self de pied ou revoir le système d’adaptation.

Le gain de temps est considérable.

La courbe de Smith devient ainsi un véritable outil d’aide à la décision.

Plus vous l’utiliserez, plus vous constaterez qu’elle simplifie les réglages.

Elle ne remplace pas les autres mesures ; elle les complète en leur donnant un sens physique.

C’est sans doute la raison pour laquelle elle est devenue incontournable, aussi bien dans les laboratoires que dans les ateliers des radioamateurs.

Dans les prochains chapitres, nous verrons qu’il n’est pas nécessaire de maîtriser les équations de l’électromagnétisme pour l’utiliser efficacement. Quelques repères simples suffisent pour interpréter correctement la position d’un point, comprendre le déplacement d’une courbe et transformer un graphique qui semblait réservé aux spécialistes en un véritable assistant de réglage.

---

2- Un peu d’histoire

Aujourd’hui, la courbe de Smith est présente sur pratiquement tous les analyseurs de réseaux vectoriels, qu’il s’agisse d’un NanoVNA vendu quelques dizaines d’euros ou d’un analyseur professionnel coûtant plusieurs dizaines de milliers d’euros. Cette représentation est devenue si familière aux spécialistes des radiofréquences que l’on oublie souvent qu’elle est née il y a près d’un siècle, à une époque où les calculateurs électroniques n’existaient pas encore.

Son inventeur n’avait d’ailleurs pas pour objectif de créer un graphique destiné aux radioamateurs. Il cherchait avant tout à résoudre un problème très concret rencontré par les ingénieurs des télécommunications : comment adapter efficacement une ligne de transmission sans passer des heures à effectuer des calculs complexes ?

L’histoire de la courbe de Smith est donc celle d’une idée brillante, née d’un besoin pratique, qui continue encore aujourd’hui à rendre service aux professionnels comme aux amateurs.

Phillip H. Smith, un ingénieur visionnaire

La courbe porte le nom de son inventeur, Phillip Hagar Smith (1905-1987), ingénieur américain spécialisé dans les hautes fréquences.

Diplômé de l’université Tufts, il rejoint dans les années 1930 les laboratoires de la société Bell Telephone Laboratories, l’un des centres de recherche les plus prestigieux de l’époque. Bell Labs est alors à l’origine de nombreuses avancées majeures dans les domaines des télécommunications, de l’électronique et de la transmission des signaux.

À cette période, les ingénieurs travaillent sur les premières liaisons coaxiales, les systèmes de radiocommunication et les équipements fonctionnant à des fréquences de plus en plus élevées. Les phénomènes liés aux lignes de transmission deviennent alors impossibles à négliger.

Jusqu’alors, les calculs d’impédance étaient réalisés à l’aide de longues équations, de tables numériques et de règles à calcul. Chaque modification d’une ligne coaxiale, d’une antenne ou d’un circuit d’adaptation nécessitait de recommencer une partie des calculs.

Phillip H. Smith comprend rapidement qu’il est possible de représenter graphiquement ces relations mathématiques.

Son idée est aussi élégante que révolutionnaire : transformer des équations complexes en un outil graphique permettant d’obtenir immédiatement la solution.

En 1939, il publie son célèbre abaque, connu aujourd’hui sous le nom de Smith Chart ou courbe de Smith.

À l’origine, le dessin est réalisé entièrement à la main.

Il se compose d’un ensemble de cercles représentant les résistances normalisées et d’arcs correspondant aux différentes valeurs de réactance.

Ce qui paraît aujourd’hui comme un simple graphique représente en réalité une véritable prouesse mathématique.

En un seul dessin, Smith réussit à condenser plusieurs relations complexes utilisées quotidiennement par les ingénieurs radio.

Une idée simple… mais géniale

Le succès de la courbe de Smith repose sur une idée fondamentale.

Au lieu de calculer les impédances une par une, pourquoi ne pas les représenter toutes sur une seule figure ?

Cette représentation permet alors de visualiser immédiatement :

• l’impédance d’une antenne ;
• l’effet d’une longueur de câble coaxial ;
• l’influence d’une capacité ;
• l’ajout d’une inductance ;
• l’évolution avec la fréquence ;
• le coefficient de réflexion ;
• le Rapport d’Ondes Stationnaires (ROS).

Autrement dit, ce qui nécessitait auparavant plusieurs pages de calculs peut être compris d’un simple coup d’œil.

Cette approche graphique présente un avantage considérable : elle favorise l’intuition.

Même sans résoudre les équations, l’utilisateur voit immédiatement dans quelle direction évolue son système lorsqu’il modifie un composant ou lorsqu’il change de fréquence.

Cette manière de travailler est particulièrement appréciée des radioamateurs qui aiment expérimenter.

Elle permet de comprendre le comportement d’une antenne bien plus rapidement qu’une succession de chiffres.

Une révolution pour les télécommunications

À la fin des années 1930, les réseaux de télécommunication connaissent un développement spectaculaire.

Les fréquences augmentent.

Les câbles coaxiaux remplacent progressivement certaines lignes bifilaires.

Les premiers radars apparaissent.

Les systèmes hyperfréquences se multiplient.

Dans tous ces domaines, l’adaptation d’impédance devient essentielle.

Une mauvaise adaptation entraîne une réflexion d’énergie, une perte de puissance et parfois même une détérioration des équipements.

Grâce à la courbe de Smith, les ingénieurs disposent enfin d’un outil leur permettant de concevoir rapidement leurs circuits.

L’abaque est rapidement adopté par Bell Labs, puis par les industriels américains avant de se diffuser dans le monde entier.

Pendant plusieurs décennies, il devient un compagnon indispensable des ingénieurs travaillant dans les domaines des télécommunications, de la télévision, du radar, de l’aéronautique et des transmissions militaires.

Avant l’arrivée des ordinateurs, il n’était pas rare de voir des ingénieurs travailler avec une grande feuille plastifiée représentant une courbe de Smith, un crayon gras et une règle graduée.

Cette méthode permettait de résoudre des problèmes qui auraient demandé des heures de calcul.

Pourquoi cette représentation est-elle devenue une référence mondiale ?

Une question revient souvent :

Pourquoi utilise-t-on encore une courbe inventée en 1939 alors que les ordinateurs sont capables d’effectuer des millions de calculs par seconde ?

La réponse est simple.

Parce qu’aucune autre représentation ne fournit autant d’informations aussi rapidement.

Une courbe de Smith ne remplace pas les calculs.

Elle les rend visibles.

Un ingénieur expérimenté peut observer une seule trajectoire sur l’abaque et comprendre immédiatement :

• si une antenne est trop courte ;
• si elle est trop longue ;
• si un circuit d’adaptation fonctionne correctement ;
• si le câble coaxial est responsable du défaut observé ;
• si un composant réactif est nécessaire.

Cette capacité d’analyse visuelle explique pourquoi tous les logiciels modernes continuent d’utiliser cette représentation.

Même lorsque les calculs sont réalisés instantanément par un ordinateur, le résultat est presque toujours affiché sous forme de courbe de Smith.

Il est intéressant de constater que cette représentation est restée pratiquement inchangée depuis son invention.

Les couleurs ont évolué.

Les écrans sont devenus numériques.

Les mesures sont désormais automatiques.

Mais la géométrie de l’abaque est exactement la même que celle dessinée par Phillip H. Smith il y a plus de quatre-vingts ans.

C’est un fait assez rare dans le domaine scientifique.

De Bell Labs… jusqu’au NanoVNA

Pendant longtemps, seuls les laboratoires de recherche et les grandes entreprises disposaient d’analyseurs capables d’afficher une courbe de Smith.

Ces équipements coûtaient plusieurs dizaines, voire plusieurs centaines de milliers d’euros.

Ils étaient réservés aux professionnels des télécommunications.

Depuis quelques années, la démocratisation des analyseurs vectoriels a profondément changé la situation.

Des appareils comme le NanoVNA, le LiteVNA ou certains modèles RigExpert permettent aujourd’hui à n’importe quel radioamateur de disposer, sur son établi, d’un outil dont les performances auraient fait rêver les ingénieurs des années 1970.

En quelques secondes, ces appareils affichent le ROS, l’impédance, la phase, le coefficient de réflexion… et bien sûr la courbe de Smith.

Pourtant, beaucoup d’utilisateurs continuent à ignorer cette dernière, pensant qu’elle est réservée aux spécialistes.

C’est précisément l’objectif de ce guide : montrer qu’il n’est pas nécessaire d’être ingénieur pour comprendre cette représentation.

Un héritage toujours d’actualité

Peu d’inventions techniques traversent les décennies sans perdre leur intérêt.

La courbe de Smith fait partie de ces rares outils intemporels.

Conçue à une époque où les calculs étaient réalisés à la main, elle reste aujourd’hui la représentation de référence pour l’analyse des lignes de transmission et des antennes. Sa force réside dans son caractère universel : qu’il s’agisse d’une simple antenne décamétrique, d’un circuit d’adaptation pour QO-100 ou d’un système hyperfréquence utilisé dans les télécommunications spatiales, les mêmes principes s’appliquent.

C’est probablement la plus belle réussite de Phillip H. Smith : avoir imaginé un outil suffisamment simple pour être utilisé sur une feuille de papier, mais suffisamment puissant pour rester indispensable à l’ère des ordinateurs et des analyseurs vectoriels modernes.

Dans le prochain chapitre, nous quitterons l’histoire pour entrer dans la pratique. Nous découvrirons comment est construite une courbe de Smith, pourquoi elle est constituée de cercles et d’arcs, et comment s’y repérer sans avoir recours aux équations complexes qui ont pourtant présidé à sa création.

---

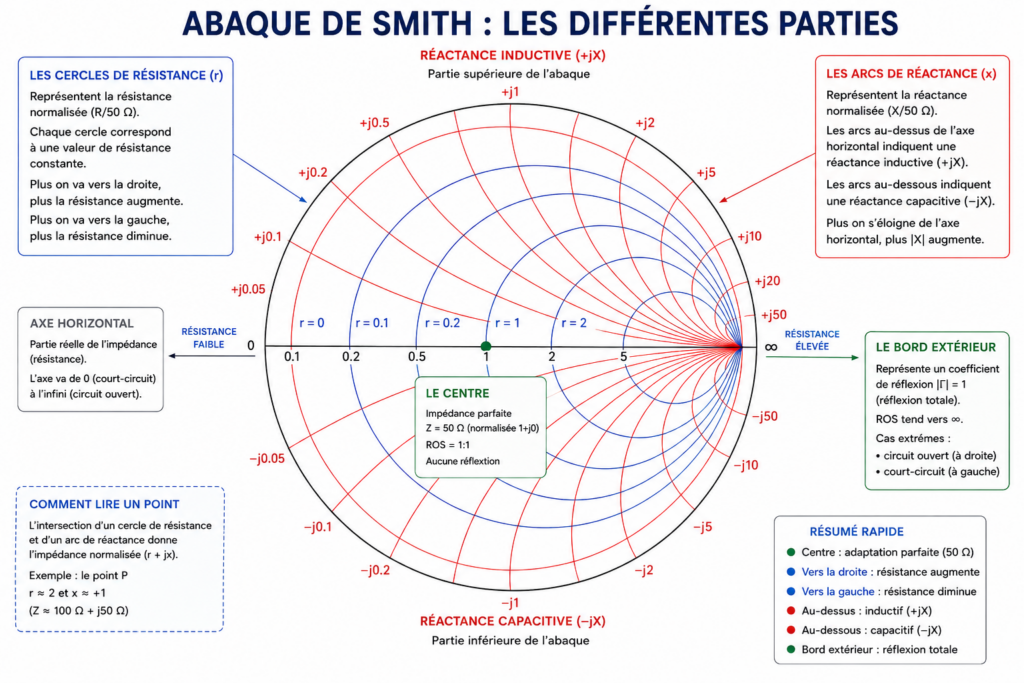

3- À quoi ressemble une courbe de Smith ?

Lorsque l’on observe une courbe de Smith pour la première fois, la réaction est souvent la même : une impression de complexité. Des cercles qui se croisent, des arcs de cercle dans tous les sens, des graduations inhabituelles… Le graphique semble davantage appartenir à un manuel de mathématiques qu’à un atelier de radioamateur.

Pourtant, cette première impression est trompeuse.

Une courbe de Smith est en réalité beaucoup plus simple qu’elle n’y paraît. Chaque ligne possède une signification précise et, contrairement à ce que l’on pourrait croire, il n’est pas nécessaire de comprendre les équations qui ont servi à la construire pour savoir l’utiliser efficacement.

Imaginez une carte routière. Au premier regard, elle peut sembler compliquée avec ses routes, ses échangeurs et ses symboles. Mais dès que l’on comprend ce que représentent les couleurs, les routes principales ou les villes, la lecture devient naturelle.

La courbe de Smith fonctionne exactement de la même manière.

Avant d’apprendre à interpréter une mesure, il est donc indispensable de comprendre comment elle est construite.

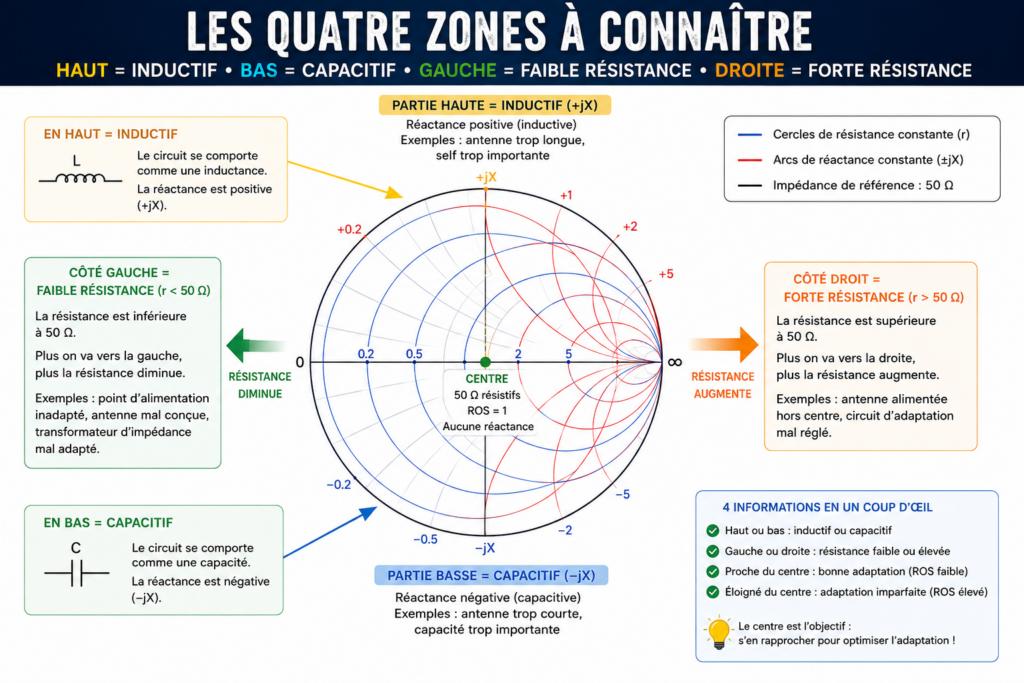

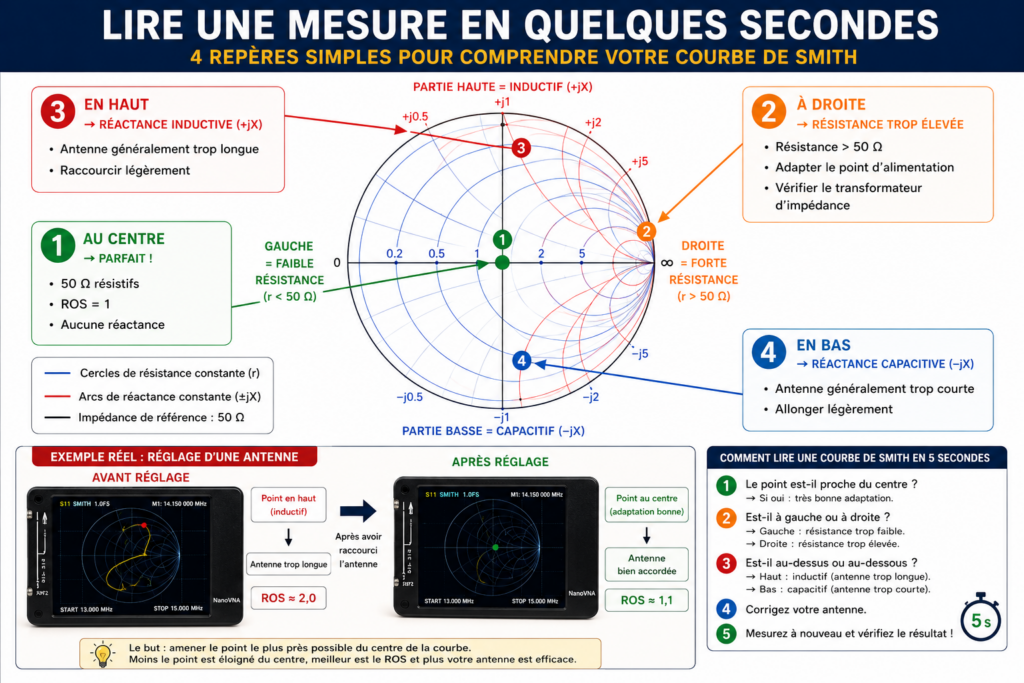

Un graphique circulaire

Contrairement aux graphiques classiques où les valeurs sont représentées sur deux axes perpendiculaires, la courbe de Smith prend la forme d’un grand cercle.

À l’intérieur de ce cercle se trouve un ensemble de courbes plus petites qui se croisent.

Ces courbes ne sont pas placées au hasard.

Elles appartiennent à deux familles :

• les cercles de résistance constante ;
• les arcs de réactance constante.

En combinant ces deux informations, il devient possible de représenter n’importe quelle impédance rencontrée en radiofréquence.

Chaque point de l’abaque correspond donc à une impédance bien précise.

Lorsque votre analyseur affiche un point sur cette courbe, il ne dessine pas un simple repère graphique : il vous indique exactement comment “voit” électriquement votre émetteur l’antenne ou le circuit mesuré.

Les cercles : représenter la résistance

La première famille de lignes est constituée de grands cercles.

Ils représentent la résistance de l’impédance.

Sur un analyseur moderne, ces résistances sont généralement normalisées par rapport à l’impédance de référence, qui est presque toujours de 50 Ω.

Autrement dit, une résistance réelle de :

• 50 Ω correspond à une valeur normalisée de 1 ;
• 25 Ω devient 0,5 ;
• 100 Ω devient 2.

Cette normalisation simplifie énormément la lecture.

Les cercles de résistance sont tous tangents au bord droit de la courbe.

Le plus important est celui qui passe exactement par le centre.

Il correspond à une résistance de 50 Ω.

Lorsque le point mesuré se déplace horizontalement vers la droite, la résistance augmente.

Lorsqu’il se déplace vers la gauche, elle diminue.

Il n’est donc pas nécessaire de lire des chiffres pour savoir si votre antenne présente une résistance trop faible ou trop élevée.

La simple position du point donne déjà une indication très utile.

Avec un peu d’habitude, vous saurez rapidement reconnaître une antenne de 25 Ω, de 50 Ω ou de 100 Ω simplement en observant où se situe le point sur l’abaque.

Les arcs : représenter la réactance

Les seconds éléments que l’on remarque sont les nombreux arcs de cercle qui traversent le graphique.

Ils représentent la réactance.

Contrairement à la résistance, la réactance peut être de deux types :

• inductive ;
• capacitive.

La courbe de Smith sépare naturellement ces deux comportements.

La moitié supérieure

La partie supérieure représente les réactances inductives.

Lorsque le point se situe au-dessus de l’axe horizontal, cela signifie que l’impédance possède une composante inductive.

En pratique, cela correspond souvent à une antenne légèrement trop longue ou à la présence d’une self.

La moitié inférieure

Sous l’axe horizontal, les arcs représentent les réactances capacitives.

Une antenne trop courte se retrouvera très souvent dans cette partie du graphique.

On peut retenir une règle simple :

• au-dessus = inductif ;
• en dessous = capacitif.

Cette distinction est extrêmement importante, car elle permet immédiatement de savoir dans quelle direction agir lors du réglage d’une antenne.

Sans effectuer le moindre calcul, il devient possible de déterminer si l’on doit raccourcir un brin rayonnant, l’allonger ou modifier un circuit d’adaptation.

C’est l’un des grands avantages de la courbe de Smith par rapport à un simple ROS-mètre.

Le centre : le point parfait

S’il fallait retenir un seul point sur toute la courbe de Smith, ce serait sans hésiter son centre.

C’est ici que tout converge.

Le centre représente une impédance parfaitement adaptée.

Dans une installation radioamateur classique, cela correspond à :

• 50 Ω de résistance ;
• aucune réactance.

Autrement dit, toute la puissance envoyée par l’émetteur est absorbée par la charge.

Il n’existe pratiquement aucune réflexion.

Le coefficient de réflexion est nul.

Le ROS est égal à 1:1.

Lorsque le point affiché par votre analyseur est exactement au centre de la courbe, il est difficile d’obtenir une meilleure adaptation.

C’est l’objectif recherché lors de la construction ou du réglage d’une antenne.

Bien entendu, dans la pratique, il est rare qu’une antenne reste exactement au centre sur toute une bande de fréquences.

Le point se déplace légèrement lorsque la fréquence varie.

L’important est donc de maintenir cette trajectoire aussi proche que possible du centre dans la plage de fonctionnement souhaitée.

Le bord extérieur : la réflexion maximale

À l’opposé du centre se trouve le cercle extérieur.

Cette limite représente une situation très particulière.

Tous les points situés sur ce bord correspondent à une réflexion totale.

Autrement dit, toute la puissance envoyée par l’émetteur revient vers celui-ci.

Aucune énergie n’est réellement transmise à la charge.

Cette situation peut se produire lorsque :

• l’antenne est complètement déconnectée ;
• le câble coaxial est coupé ;
• la charge est en court-circuit ;
• la ligne présente une rupture.

Le ROS tend alors vers l’infini.

Le coefficient de réflexion vaut 1.

Sur un analyseur, voir une mesure collée au bord extérieur est généralement le signe qu’un problème important est présent dans l’installation.

À l’inverse, plus le point se rapproche du centre, meilleure est l’adaptation.

On peut donc considérer la courbe de Smith comme une cible.

Le centre représente la meilleure situation.

Le bord extérieur représente la pire.

Entre les deux se trouvent toutes les situations possibles rencontrées lors du réglage d’une antenne.

Une carte de navigation pour les radioamateurs

À ce stade, il n’est pas nécessaire de mémoriser toutes les graduations.

Il suffit de retenir quelques repères simples :

• les cercles indiquent la résistance ;
• les arcs indiquent la réactance ;
• au-dessus, le comportement est inductif ;
• en dessous, il est capacitif ;
• le centre correspond à l’adaptation parfaite ;
• le bord extérieur indique une réflexion totale.

Avec seulement ces quelques notions, la courbe de Smith devient déjà beaucoup moins impressionnante.

Vous commencerez rapidement à reconnaître certaines situations typiques sans même lire les valeurs numériques affichées par votre analyseur.

C’est précisément ce qui fait toute la puissance de cet outil : il transforme des données électriques complexes en une représentation visuelle que notre cerveau interprète très rapidement.

Dans le prochain chapitre, nous irons encore un peu plus loin en apprenant à repérer les différentes zones de la courbe. Vous découvrirez comment identifier instantanément une impédance trop faible ou trop élevée, reconnaître une antenne inductive ou capacitive et comprendre pourquoi le point mesuré se déplace lorsque vous modifiez la fréquence ou la longueur de votre antenne.

---

4- Le point le plus important : le centre

S’il fallait résumer toute la courbe de Smith en un seul point, ce serait sans hésiter son centre.

Toutes les explications que nous verrons dans les chapitres suivants prennent leur origine ici. Lorsque le point mesuré se trouve exactement au centre de l’abaque, cela signifie que le système est parfaitement adapté. C’est la situation idéale recherchée aussi bien par les radioamateurs que par les ingénieurs en télécommunications.

En pratique, une antenne ne reste que rarement exactement au centre sur toute une bande de fréquences. Cependant, plus la mesure s’en rapproche, plus l’adaptation est bonne. C’est pourquoi, lors du réglage d’une antenne, d’un circuit d’adaptation ou d’un filtre, l’objectif consiste presque toujours à déplacer progressivement le point vers cette position centrale.

Mais que représente exactement ce point si particulier ?

Une impédance de 50 Ω purement résistive

Dans la quasi-totalité des installations radioamateurs modernes, l’impédance de référence est de 50 Ω.

Les émetteurs-récepteurs, les câbles coaxiaux, les wattmètres, les amplificateurs, les commutateurs d’antennes et la plupart des instruments de mesure sont conçus pour fonctionner avec cette valeur.

Le centre de la courbe de Smith représente précisément cette impédance idéale.

Autrement dit :

• Résistance : 50 Ω
• Réactance : 0 Ω

On parle alors d’une charge purement résistive.

Imaginez une simple résistance de 50 Ω capable de dissiper toute la puissance de votre émetteur. Cette résistance absorberait l’énergie sans en réfléchir la moindre partie.

C’est exactement ce que représente le centre de la courbe.

Il est important de comprendre que cette situation n’est pas uniquement valable pour une résistance de laboratoire.

Une antenne parfaitement accordée peut également présenter une impédance de 50 Ω résistifs à sa fréquence de résonance.

Dans ce cas, pour l’émetteur, l’antenne se comporte pratiquement comme une résistance idéale.

Toute l’énergie fournie est transférée vers l’antenne pour être rayonnée sous forme d’ondes électromagnétiques.

C’est bien entendu la situation recherchée.

Pourquoi 50 Ω ?

Une question revient souvent chez les débutants :

Pourquoi parle-t-on toujours de 50 Ω ?

Pourquoi pas 40 Ω ou 75 Ω ?

L’explication est historique.

Lors du développement des premières lignes coaxiales, les ingénieurs ont constaté que plusieurs valeurs d’impédance présentaient chacune des avantages particuliers.

Une ligne d’environ 30 Ω permettait de transporter une puissance élevée.

Une ligne proche de 77 Ω présentait les pertes les plus faibles.

Le compromis retenu fut 50 Ω, qui offrait un excellent équilibre entre puissance admissible, atténuation et facilité de fabrication.

Cette valeur s’est progressivement imposée dans les domaines de la radio, du radar, des télécommunications et des mesures hyperfréquences.

Aujourd’hui encore, lorsqu’un constructeur conçoit un analyseur d’antenne ou un amplificateur HF, il suppose que l’utilisateur travaillera avec une chaîne complète de 50 Ω.

Le centre de la courbe de Smith est donc naturellement associé à cette impédance de référence.

ROS = 1 : aucune puissance réfléchie

Le second avantage du centre est qu’il correspond à un ROS de 1:1.

C’est probablement la valeur que tous les radioamateurs connaissent le mieux.

Le ROS, ou Rapport d’Ondes Stationnaires, indique la qualité de l’adaptation entre l’émetteur et sa charge.

Lorsque le ROS vaut exactement 1, cela signifie qu’aucune onde réfléchie ne revient vers l’émetteur.

Toute la puissance disponible est transmise vers l’antenne.

Prenons un exemple concret.

Votre émetteur délivre 100 W.

Si l’antenne présente une impédance parfaitement adaptée, les 100 W sont transmis vers le câble coaxial, puis rayonnés par l’antenne.

Aucune puissance ne revient en arrière.

Le point mesuré apparaît alors exactement au centre de la courbe de Smith.

En revanche, si l’antenne présente une mauvaise adaptation, une partie de cette puissance est réfléchie.

Le point quitte progressivement le centre pour se déplacer vers les bords de l’abaque.

Plus il s’en éloigne, plus le ROS augmente.

Il est intéressant de remarquer que le ROS ne donne qu’une indication sur la qualité de l’adaptation.

La courbe de Smith, elle, explique pourquoi cette adaptation n’est plus parfaite.

C’est toute la différence entre les deux outils.

Aucune réactance : un système en équilibre

Le troisième élément caractéristique du centre est l’absence totale de réactance.

La réactance représente la partie de l’impédance liée aux phénomènes capacitifs ou inductifs.

Une antenne trop courte présente généralement une réactance capacitive.

Une antenne trop longue devient souvent inductive.

Au centre de la courbe, ces deux effets disparaissent complètement.

Il ne reste que la résistance.

On dit alors que l’antenne est en résonance.

C’est un point fondamental.

Lorsque la réactance est nulle, le courant et la tension sont parfaitement en phase.

L’énergie circule de manière optimale entre l’émetteur et l’antenne.

Il n’existe plus de stockage temporaire d’énergie dans des champs électriques ou magnétiques.

Toute la puissance disponible est utilisée de la manière la plus efficace possible.

Dans la pratique, atteindre exactement cette situation est relativement rare.

Le moindre changement de fréquence déplace légèrement le point.

La température, la pluie, la proximité d’un bâtiment ou même la présence d’une personne près de l’antenne peuvent modifier très légèrement son impédance.

C’est pourquoi le point se promène généralement autour du centre plutôt que d’y rester parfaitement immobile.

Le centre est une cible… pas une obligation

Une erreur fréquente consiste à croire qu’une antenne doit absolument être centrée sur toute la bande.

En réalité, cela est souvent impossible.

Prenons l’exemple d’un dipôle couvrant la bande des 20 mètres.

À la fréquence de résonance, le point peut être très proche du centre.

Mais lorsque l’on s’éloigne de cette fréquence, il commence naturellement à décrire une trajectoire sur la courbe de Smith.

C’est un comportement parfaitement normal.

Le rôle du concepteur n’est donc pas de maintenir le point exactement au centre sur toute la bande, mais de faire en sorte qu’il reste suffisamment proche pour conserver un ROS acceptable.

Selon les applications, un ROS de 1,2 ou même de 1,5 est largement suffisant.

Chercher à obtenir un ROS de 1,00 sur toute une bande conduit souvent à des compromis inutiles.

Il vaut mieux privilégier une antenne efficace qu’une antenne affichant un chiffre parfait sur l’analyseur.

Le point de départ de toute interprétation

Lorsque vous utiliserez votre NanoVNA ou votre analyseur d’antenne, prenez l’habitude de regarder d’abord la position du point par rapport au centre.

Posez-vous simplement trois questions :

• Est-il proche ou éloigné du centre ?
• Est-il situé au-dessus ou en dessous de l’axe horizontal ?
• Est-il plutôt à gauche ou à droite ?

Avec ces trois observations, vous possédez déjà une grande partie du diagnostic.

Vous savez si l’adaptation est bonne, si l’antenne présente une composante inductive ou capacitive et si sa résistance est inférieure ou supérieure à 50 Ω.

Vous remarquerez que cette analyse est beaucoup plus riche qu’une simple lecture du ROS.

Le centre de la courbe de Smith n’est donc pas seulement un point particulier : c’est le point de référence à partir duquel toute l’interprétation de l’abaque prend son sens.

Dans le prochain chapitre, nous verrons comment les points se déplacent autour de ce centre lorsque l’on modifie la fréquence ou la longueur d’une antenne. Vous découvrirez qu’une courbe de Smith n’est jamais figée : elle raconte, en quelque sorte, l’histoire du comportement électrique de votre installation.

---

5- Les quatre zones à connaître

Maintenant que nous savons où se trouve le point idéal – le centre de la courbe de Smith – il est temps d’apprendre à interpréter rapidement les différentes zones de l’abaque.

C’est probablement l’étape la plus importante pour un radioamateur débutant. En effet, il n’est pas nécessaire de connaître les équations qui ont permis de construire la courbe pour en tirer des informations utiles. Il suffit de mémoriser quatre zones principales.

En quelques secondes, elles permettent de répondre aux questions essentielles :

• Mon antenne est-elle trop longue ou trop courte ?
• La résistance est-elle correcte ?
• Dois-je ajouter une capacité ou une inductance ?
• Faut-il modifier la longueur du radiateur ?

Une fois ces quatre repères assimilés, la courbe de Smith cesse d’être un graphique intimidant pour devenir un véritable outil de diagnostic.

La partie supérieure : une réactance inductive

La moitié supérieure de la courbe correspond aux impédances inductives.

Lorsque le point de mesure se situe au-dessus de l’axe horizontal, cela signifie que la charge présente une composante inductive, notée +jX.

Pour mieux comprendre cette notion, imaginons une bobine.

Une bobine s’oppose naturellement aux variations du courant. Elle introduit une réactance dite inductive, qui augmente avec la fréquence.

Lorsqu’une antenne se comporte comme si elle contenait une bobine supplémentaire, le point de mesure monte dans la partie supérieure de l’abaque.

Dans la pratique, ce comportement est souvent observé lorsque :

• une antenne est légèrement trop longue ;
• une self de charge est trop importante ;
• un circuit d’adaptation comporte une inductance excessive.

Prenons l’exemple d’un dipôle pour la bande des 20 mètres.

Si ses brins sont un peu trop longs, le point affiché par le NanoVNA aura tendance à apparaître au-dessus de l’axe horizontal.

L’analyseur indique alors que l’antenne possède une composante inductive.

Dans de nombreux cas, il suffira de raccourcir légèrement les éléments rayonnants pour rapprocher le point du centre.

Bien entendu, ce n’est pas une règle absolue, car chaque type d’antenne possède son propre comportement, mais cette interprétation reste valable dans la majorité des situations rencontrées par les radioamateurs.

La partie inférieure : une réactance capacitive

La moitié inférieure de la courbe représente les réactances capacitives, notées −jX.

Ici, la charge se comporte davantage comme un condensateur.

Une capacité stocke temporairement de l’énergie dans un champ électrique avant de la restituer.

Lorsqu’une antenne présente une composante capacitive, le point mesuré descend sous l’axe horizontal.

Cette situation est très fréquente lorsque :

• une antenne est trop courte ;
• un brin rayonnant manque quelques centimètres ;
• un circuit d’adaptation présente une capacité excessive.

Prenons de nouveau l’exemple d’un dipôle.

Si vous raccourcissez accidentellement chacun des deux brins de quelques centimètres, le point de résonance se déplacera généralement vers le bas.

L’analyseur indiquera alors une réactance capacitive.

Dans ce cas, la correction consiste souvent à rallonger légèrement les éléments rayonnants ou à diminuer la capacité du circuit d’accord.

Cette interprétation est particulièrement utile lors des réglages.

Plutôt que de procéder par essais successifs sans comprendre ce qui se passe, la courbe de Smith indique immédiatement dans quelle direction intervenir.

La partie gauche : une résistance trop faible

La position horizontale du point apporte une seconde information essentielle.

Lorsque le point se trouve à gauche du centre, la résistance est inférieure à 50 Ω.

Plus le point s’approche du bord gauche, plus cette résistance diminue.

Une faible résistance peut être observée dans plusieurs situations :

• antenne alimentée en un point où l’impédance est naturellement basse ;
• antenne quart d’onde installée au-dessus d’un plan de sol imparfait ;
• mauvais transformateur d’impédance ;
• erreur de conception.

Imaginons une antenne dont la résistance est proche de 25 Ω.

Le ROS sera supérieur à 1, même si la réactance est nulle.

Avec un simple ROS-mètre, vous constateriez uniquement un défaut d’adaptation.

Grâce à la courbe de Smith, vous voyez immédiatement que le problème provient d’une résistance insuffisante.

La solution pourra alors consister à modifier le point d’alimentation, utiliser un transformateur d’impédance ou revoir la géométrie de l’antenne.

La partie droite : une résistance trop élevée

À l’inverse, lorsqu’un point apparaît à droite du centre, cela signifie que la résistance dépasse 50 Ω.

Plus il s’approche du bord droit, plus cette résistance augmente.

Ce comportement peut être rencontré avec :

• certains dipôles alimentés hors centre ;
• certaines antennes multibandes ;
• des circuits d’adaptation mal réglés ;
• une ligne de transmission particulière.

Supposons qu’une antenne présente une résistance de 100 Ω.

Le ROS sera également supérieur à 1.

Mais contrairement au cas précédent, le problème ne vient pas d’une résistance trop faible.

Il provient d’une résistance excessive.

La courbe de Smith permet donc de distinguer immédiatement deux situations qui donneraient exactement le même ROS.

C’est l’une de ses plus grandes qualités.

Une lecture combinée

En réalité, un point ne se déplace presque jamais uniquement vers le haut, vers le bas, vers la gauche ou vers la droite.

La plupart du temps, il combine plusieurs informations.

Par exemple :

• en haut à gauche : faible résistance et comportement inductif ;
• en haut à droite : forte résistance et comportement inductif ;
• en bas à gauche : faible résistance et comportement capacitif ;
• en bas à droite : forte résistance et comportement capacitif.

Chaque quadrant raconte donc une histoire différente.

Avec un peu d’habitude, il devient possible de diagnostiquer une antenne presque instantanément.

Un simple regard suffit souvent pour comprendre quel paramètre doit être corrigé.

Cette approche visuelle explique pourquoi les ingénieurs utilisent encore aujourd’hui la courbe de Smith malgré la puissance des logiciels modernes.

Une règle simple à retenir

Pour terminer ce chapitre, retenez cette règle mnémotechnique très simple :

• Haut = inductif
• Bas = capacitif
• Gauche = résistance faible
• Droite = résistance élevée

Ces quatre repères constituent les bases de toute interprétation.

Ils permettent déjà de comprendre la majorité des mesures effectuées avec un NanoVNA ou un analyseur vectoriel.

Dans les chapitres suivants, nous verrons comment ces points se déplacent lorsque la fréquence varie et comment une simple trajectoire sur la courbe de Smith peut révéler le comportement complet d’une antenne, d’un câble coaxial ou d’un circuit d’adaptation. Une fois cette logique acquise, vous ne regarderez plus jamais un ROS de la même manière.

---

6- Lire une mesure en quelques secondes

Maintenant que nous connaissons les différentes zones de la courbe de Smith, il est temps de passer à la pratique.

Lorsque vous connectez une antenne à un NanoVNA ou à tout autre analyseur vectoriel, un point apparaît sur l’abaque. Pour un débutant, cette information peut sembler difficile à interpréter. Pourtant, avec un peu d’habitude, il est possible de réaliser un premier diagnostic en quelques secondes, sans effectuer le moindre calcul.

L’idée n’est pas d’analyser immédiatement chaque cercle ou chaque arc de l’abaque, mais de développer quelques réflexes simples. En observant uniquement la position générale du point, vous pourrez déjà savoir si votre antenne est correctement adaptée, si elle est trop longue, trop courte ou si son impédance n’est pas correcte.

C’est exactement ce que font la plupart des radioamateurs expérimentés : avant de regarder les chiffres affichés par l’analyseur, ils observent d’abord la position du point sur la courbe de Smith.

Premier réflexe : regarder le centre

Le premier élément à observer est la distance entre le point mesuré et le centre de la courbe.

Si le point est situé exactement au centre, ou très proche de celui-ci, c’est une excellente nouvelle.

Votre antenne présente une impédance proche de 50 Ω, la réactance est pratiquement nulle et le ROS est voisin de 1:1.

Autrement dit, votre émetteur transmet la quasi-totalité de sa puissance vers l’antenne.

Prenons un exemple.

Vous venez de fabriquer un dipôle 20 mètres.

Après avoir effectué l’étalonnage de votre NanoVNA, vous balayez la bande des 14 MHz.

À 14,150 MHz, le point vient pratiquement se placer au centre de l’abaque.

Sans même regarder le ROS ou l’impédance numérique, vous savez déjà que votre antenne est très bien accordée.

Vous pourrez ensuite vérifier les valeurs affichées :

• ROS : 1,05
• Résistance : 49 Ω
• Réactance : +1 Ω

Ces chiffres ne feront que confirmer ce que la courbe vous avait déjà indiqué.

Un point légèrement à droite : une résistance trop élevée

Supposons maintenant que le point soit situé près de l’axe horizontal, mais légèrement décalé vers la droite.

Cette fois, la réactance reste faible.

En revanche, la résistance dépasse les 50 Ω.

Le ROS augmente légèrement.

Ce comportement est fréquent sur certaines antennes alimentées hors centre ou lorsque le point d’alimentation n’est pas parfaitement adapté.

Dans ce cas, il est inutile de modifier immédiatement la longueur des éléments rayonnants.

Le problème ne vient pas de leur résonance.

Il provient principalement de la valeur de la résistance.

La correction pourra consister à :

• modifier le point d’alimentation ;
• utiliser un transformateur d’impédance ;
• revoir le système d’adaptation.

C’est précisément le type d’information qu’un simple ROS-mètre ne peut pas fournir.

Deux antennes peuvent présenter un ROS identique.

L’une aura une résistance trop faible.

L’autre une résistance trop élevée.

La courbe de Smith permet de les distinguer instantanément.

Un point dans la partie supérieure : une antenne trop longue

L’un des cas les plus fréquents lors de la construction d’une antenne est celui d’un point situé au-dessus de l’axe horizontal.

Comme nous l’avons vu au chapitre précédent, cette zone correspond à une réactance inductive.

Pour de nombreuses antennes résonnantes, cela signifie que les éléments rayonnants sont encore légèrement trop longs.

Prenons un exemple concret.

Vous construisez une antenne verticale quart d’onde pour la bande des 2 mètres.

Après montage, le NanoVNA affiche un point dans la partie supérieure de la courbe.

Le ROS n’est pas catastrophique, mais la mesure indique clairement un comportement inductif.

Avant même d’effectuer d’autres mesures, vous pouvez raisonnablement envisager de raccourcir très légèrement le brin rayonnant.

Quelques millimètres suffisent parfois à déplacer le point vers le centre.

Naturellement, cette règle dépend du type d’antenne.

Une antenne équipée de selfs de charge ou de circuits d’accord peut présenter un comportement différent.

Mais pour les antennes classiques utilisées par les radioamateurs, cette interprétation constitue un excellent point de départ.

Un point dans la partie inférieure : une antenne trop courte

À l’inverse, lorsque le point apparaît sous l’axe horizontal, l’antenne présente une composante capacitive.

Dans la majorité des cas, cela signifie que le radiateur est légèrement trop court.

Imaginons maintenant que vous fabriquiez un dipôle pour la bande des 40 mètres.

Après la première mesure, le point apparaît nettement dans la partie basse de l’abaque.

L’analyseur indique une réactance négative.

Votre premier réflexe sera alors d’allonger légèrement les deux brins du dipôle.

Quelques centimètres peuvent suffire pour faire remonter progressivement le point vers le centre.

Cette approche est beaucoup plus efficace que de modifier la longueur au hasard.

La courbe vous indique immédiatement dans quelle direction agir.

Elle devient ainsi un véritable guide de réglage.

Observer le déplacement du point

L’un des grands avantages des analyseurs modernes est qu’ils affichent le déplacement du point lorsque la fréquence varie.

Le point n’est donc pas immobile.

Il décrit une trajectoire plus ou moins complexe.

Cette trajectoire contient énormément d’informations.

En balayant la fréquence, vous pouvez voir le point :

• s’approcher du centre ;
• le traverser ;
• s’en éloigner à nouveau.

Le point le plus proche du centre correspond généralement à la fréquence de meilleure adaptation.

C’est souvent cette fréquence que l’on cherche à déplacer lors des réglages.

Par exemple :

• si la meilleure adaptation est obtenue à 14,000 MHz alors que vous souhaitez couvrir 14,200 MHz, il faudra probablement raccourcir légèrement l’antenne ;
• si elle apparaît à 14,400 MHz, il faudra au contraire l’allonger.

La courbe de Smith permet donc de visualiser immédiatement l’effet de chaque modification.

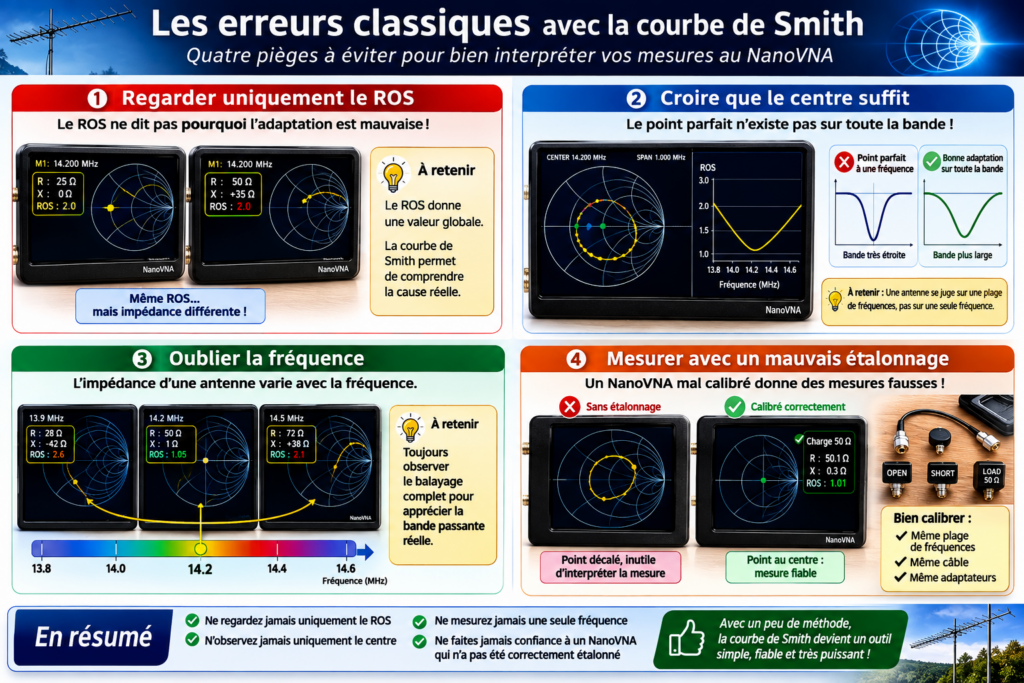

Ne pas chercher la perfection absolue

Les débutants commettent souvent une erreur : vouloir absolument que le point reste exactement au centre sur toute la bande.

En réalité, cela est rarement possible.

Une antenne possède toujours une bande passante limitée.

Le point se déplace naturellement lorsque la fréquence s’éloigne de la résonance.

L’objectif consiste simplement à faire en sorte qu’il reste suffisamment proche du centre dans la plage de fréquences que vous utilisez le plus souvent.

Un ROS de 1,2 ou 1,3 est déjà excellent dans la majorité des situations.

Il est inutile de sacrifier les performances globales d’une antenne uniquement pour obtenir un ROS de 1,00 sur une seule fréquence.

Quatre réflexes à retenir

À ce stade de votre apprentissage, il suffit de mémoriser quatre règles très simples :

• Au centre : adaptation presque parfaite, impédance proche de 50 Ω et ROS voisin de 1.
• Un peu à droite : la résistance est supérieure à 50 Ω ; le problème provient davantage de l’adaptation que de la longueur de l’antenne.
• En haut : l’antenne présente une réactance inductive ; elle est souvent un peu trop longue.
• En bas : la réactance est capacitive ; l’antenne est généralement un peu trop courte.

Avec seulement ces quatre observations, vous serez déjà capable d’interpréter la majorité des mesures réalisées sur un dipôle, une verticale ou une antenne Yagi. Dans le chapitre suivant, nous irons encore plus loin en étudiant les trajectoires que décrit le point lorsqu’on modifie la fréquence. Vous découvrirez qu’une simple boucle ou une courbe sur l’abaque peut révéler immédiatement le comportement complet d’une antenne.

---

7- Comment régler une antenne grâce à la courbe de Smith

Jusqu’à présent, nous avons appris à reconnaître les différentes zones de la courbe de Smith et à interpréter la position d’un point de mesure. C’est une première étape indispensable, mais la véritable force de cet outil apparaît lorsque l’on commence à régler une antenne.

Contrairement à un simple ROS-mètre qui indique uniquement si l’adaptation est bonne ou mauvaise, la courbe de Smith permet de comprendre pourquoi l’antenne n’est pas correctement accordée et, surtout, quelle correction apporter.

Le réglage devient alors beaucoup plus rapide. Au lieu de modifier la longueur d’un élément au hasard, puis de refaire une mesure, on sait immédiatement dans quelle direction intervenir. La courbe de Smith se transforme ainsi en un véritable assistant de mise au point.

Prenons trois exemples très courants chez les radioamateurs : le dipôle, l’antenne verticale et la Yagi.

Régler un dipôle

Le dipôle demi-onde est sans doute l’antenne la plus simple à construire et à régler. Son comportement est également l’un des plus faciles à interpréter sur une courbe de Smith.

Imaginons que vous réalisiez un dipôle pour la bande des 20 mètres.

Après avoir connecté votre NanoVNA, vous observez que le point de mesure est situé dans la partie supérieure de la courbe.

L’impédance est proche de 50 Ω, mais une réactance inductive apparaît.

La conclusion est immédiate :

le dipôle est probablement un peu trop long.

Il suffit alors de raccourcir les deux brins de quelques millimètres, puis d’effectuer une nouvelle mesure.

Vous constatez que le point descend progressivement vers le centre.

Après deux ou trois corrections, il se retrouve pratiquement au milieu de l’abaque.

Le ROS passe par exemple de 2,1 à 1,1, sans qu’il soit nécessaire d’utiliser la moindre boîte d’accord.

Le réglage est terminé.

À l’inverse, si le point se trouvait dans la partie inférieure, cela indiquerait un comportement capacitif.

Le dipôle serait alors légèrement trop court.

Dans ce cas, il faudrait rallonger les deux brins.

Cette méthode fonctionne remarquablement bien sur la plupart des antennes filaires.

Régler une antenne verticale

Les antennes verticales présentent souvent un comportement un peu plus complexe.

En effet, leur impédance dépend non seulement de la longueur du radiateur, mais également :

• du plan de sol ;
• des radians ;
• de la qualité de la terre ;
• du système d’adaptation utilisé.

La courbe de Smith devient alors particulièrement intéressante.

Prenons l’exemple d’une verticale quart d’onde sur 14 MHz.

Lors de la première mesure, le point apparaît à gauche du centre et légèrement dans la partie supérieure.

Deux informations sont immédiatement disponibles.

La résistance est inférieure à 50 Ω.

L’antenne présente également une légère réactance inductive.

Le radioamateur sait alors que deux corrections peuvent être nécessaires.

Il pourra :

• ajuster légèrement la longueur du radiateur ;
• améliorer le plan de sol ou modifier le réseau d’adaptation.

Sans la courbe de Smith, ces deux phénomènes seraient confondus dans une simple valeur de ROS.

Grâce à l’abaque, ils apparaissent clairement.

C’est l’une des raisons pour lesquelles les constructeurs d’antennes verticales utilisent presque systématiquement ce type de mesure lors du développement de leurs produits.

Régler une antenne Yagi

Une antenne Yagi est plus complexe qu’un dipôle.

Son impédance dépend :

• du radiateur ;
• du réflecteur ;
• des directeurs ;
• de l’espacement entre les éléments ;
• du système d’adaptation (Gamma Match, Hairpin, T-match…).

Pourtant, la logique reste exactement la même.

Supposons qu’une Yagi VHF présente un point situé nettement à droite du centre.

La réactance est quasiment nulle.

Le problème ne provient donc pas de la longueur des éléments.

Il s’agit principalement d’une résistance trop élevée.

Dans ce cas, il sera plus judicieux d’agir sur le système d’adaptation plutôt que de modifier la longueur des éléments rayonnants.

À l’inverse, si la courbe révèle une forte composante inductive, il faudra probablement reprendre les dimensions du radiateur ou ajuster le Gamma Match.

Là encore, la courbe de Smith évite de nombreuses heures de tâtonnements.

Elle indique immédiatement où se situe le problème.

L’importance des petites corrections

L’une des erreurs les plus fréquentes consiste à effectuer des modifications trop importantes.

Un radioamateur raccourcit parfois son antenne de plusieurs centimètres avant de refaire une mesure.

Résultat :

il dépasse le point de résonance.

La courbe de Smith permet justement de travailler avec beaucoup plus de précision.

Quelques millimètres suffisent souvent pour déplacer sensiblement le point.

La bonne méthode consiste à :

• mesurer ;
• effectuer une très légère correction ;
• mesurer à nouveau ;
• comparer les deux courbes.

En observant la trajectoire du point, on comprend immédiatement si la modification va dans la bonne direction.

Cette approche est bien plus efficace qu’une succession d’essais réalisés au hasard.

Avant / Après : la force de la courbe

L’un des exercices les plus instructifs consiste à conserver deux mesures :

Avant le réglage

et

Après le réglage.

Les logiciels accompagnant le NanoVNA permettent généralement de sauvegarder plusieurs courbes.

Il devient alors très facile de comparer les résultats.

Avant réglage :

• point éloigné du centre ;
• ROS élevé ;
• réactance importante.

Après réglage :

• point proche du centre ;
• impédance voisine de 50 Ω ;
• réactance presque nulle ;
• ROS proche de 1.

Même sans lire les valeurs numériques, la différence saute immédiatement aux yeux.

Cette comparaison constitue également un excellent moyen d’apprendre.

En répétant cet exercice sur plusieurs antennes, le radioamateur acquiert progressivement une véritable intuition.

Il commence à reconnaître les signatures caractéristiques d’un dipôle trop long, d’une verticale mal adaptée ou d’une Yagi nécessitant un réglage de son Gamma Match.

Une méthode universelle

Ce qui rend la courbe de Smith si puissante, c’est qu’elle ne dépend pas du type d’antenne.

Qu’il s’agisse :

• d’un dipôle,
• d’une verticale,
• d’une Yagi,
• d’une antenne colinéaire,

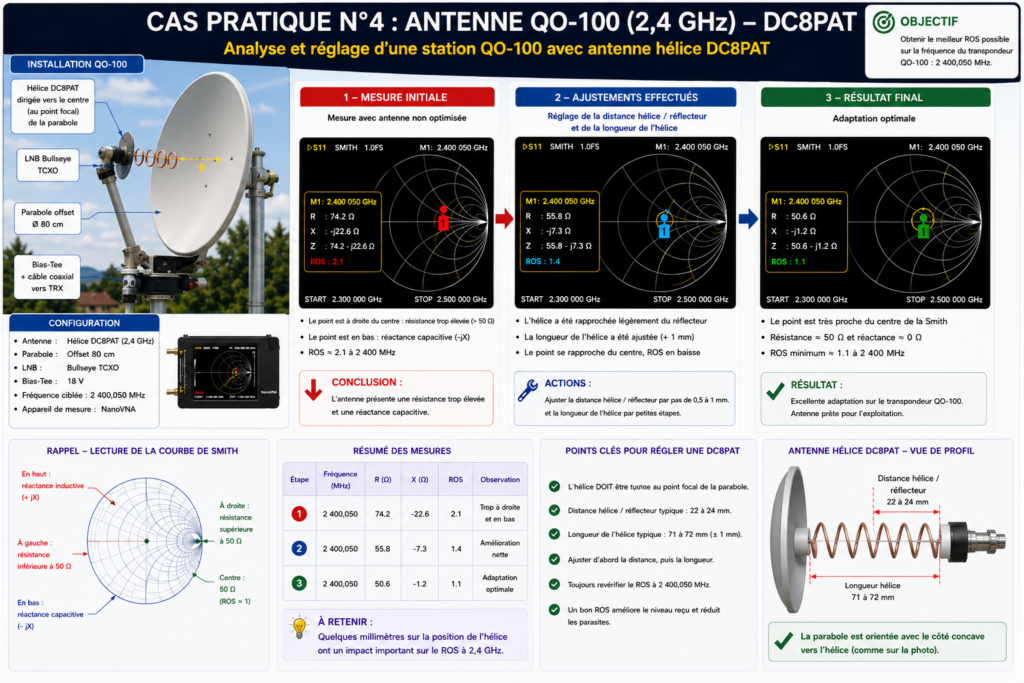

• d’une antenne pour QO-100,
• ou même d’un filtre RF,

la logique reste exactement la même.

Observer la position du point, comprendre sa signification, effectuer une petite correction, puis vérifier le résultat.

C’est cette démarche qui explique pourquoi la courbe de Smith est utilisée depuis plus de quatre-vingts ans aussi bien par les ingénieurs que par les radioamateurs.

Avec un peu d’entraînement, vous constaterez qu’elle devient rapidement beaucoup plus parlante qu’une simple valeur de ROS. En quelques mesures seulement, elle vous permettra de comprendre non seulement si votre antenne est mal réglée, mais surtout pourquoi elle l’est et comment la corriger efficacement. C’est précisément cette capacité de diagnostic qui fait de la courbe de Smith l’un des outils les plus précieux pour tout amateur souhaitant optimiser ses antennes.



---

8- Ce que raconte une boucle sur la courbe

Jusqu’à présent, nous avons principalement étudié la position d’un point sur la courbe de Smith. Cette approche est très utile pour régler une antenne à une fréquence précise, mais elle ne montre qu’une partie des informations disponibles.

En réalité, lorsque vous effectuez un balayage de fréquence avec un NanoVNA ou tout autre analyseur vectoriel, le point n’est pas immobile. Il se déplace continuellement et dessine une courbe, parfois très simple, parfois beaucoup plus complexe.

Cette trajectoire est loin d’être anodine. Elle constitue une véritable « signature » de votre installation. Un radioamateur expérimenté est souvent capable d’identifier le comportement d’une antenne, d’un câble coaxial ou d’un circuit d’adaptation simplement en observant la forme de cette trace.

Selon les cas, cette trajectoire prendra la forme d’un cercle, d’une ellipse ou même d’une spirale. Chacune de ces figures raconte une histoire différente.

Pourquoi le point se déplace-t-il ?

Lorsque vous balayez une bande de fréquences, par exemple de 14 à 14,350 MHz, les caractéristiques électriques de l’antenne évoluent progressivement.

Sa résistance varie légèrement.

Sa réactance passe d’une valeur capacitive à une valeur inductive.

Le coefficient de réflexion change lui aussi.

L’analyseur recalcule alors plusieurs centaines de mesures par seconde et relie automatiquement tous ces points.

Au lieu d’obtenir une succession de points isolés, vous voyez apparaître une trajectoire continue.

Plus la plage de fréquence balayée est large, plus cette trajectoire est importante.

À l’inverse, si vous réduisez la fenêtre de mesure autour de la fréquence de résonance, la courbe devient beaucoup plus compacte.

Une boucle presque circulaire

Dans de nombreux cas, notamment avec une antenne simple correctement réalisée, la trajectoire ressemble à un cercle ou à une boucle presque circulaire.

C’est le comportement que l’on rencontre souvent avec :

• un dipôle demi-onde ;
• une verticale quart d’onde ;
• une charge résistive légèrement désaccordée.

Pourquoi un cercle ?

Parce que la fréquence fait progressivement tourner le coefficient de réflexion autour du centre de la courbe.

Lorsque l’on s’approche de la fréquence de résonance, le point se rapproche du centre.

Puis, en s’en éloignant, il repart progressivement vers l’extérieur.

Cette évolution relativement régulière produit une boucle presque circulaire.

Une boucle bien dessinée est généralement le signe d’une antenne saine, présentant un comportement prévisible.

C’est souvent une excellente nouvelle.

Une ellipse : une adaptation imparfaite

La trajectoire peut également prendre la forme d’une ellipse.

Cette situation est très fréquente.

Elle indique généralement que plusieurs phénomènes se combinent.

Par exemple :

• une résistance qui varie avec la fréquence ;
• une réactance qui évolue plus rapidement d’un côté que de l’autre ;
• un circuit d’adaptation imparfait.

Une ellipse n’est pas forcément synonyme de mauvais fonctionnement.

Au contraire, de nombreuses antennes commerciales présentent naturellement ce type de trajectoire.

En revanche, si l’ellipse est très allongée, cela peut révéler un déséquilibre dans l’antenne ou un système d’adaptation qui mériterait d’être optimisé.

L’observation de cette forme permet donc déjà d’orienter les recherches.

Une spirale : attention aux pertes

La forme la plus intrigante est sans doute la spirale.

Contrairement au cercle ou à l’ellipse, elle attire immédiatement l’attention.

Dans la plupart des cas, une spirale traduit l’influence importante d’éléments extérieurs.

Parmi les causes possibles :

• un câble coaxial très long ;
• des pertes importantes dans la ligne ;
• une antenne très éloignée de la résonance ;
• un composant fortement dissipatif ;
• une charge présentant une forte variation d’impédance.

Lorsque les pertes augmentent, le point ne tourne plus simplement autour du centre.

Il se rapproche ou s’éloigne progressivement de celui-ci.

La trajectoire prend alors un aspect spiralé.

Ce phénomène est particulièrement visible lorsque l’on mesure une antenne à travers plusieurs dizaines de mètres de câble coaxial.

Le câble agit alors comme un filtre qui modifie progressivement la mesure.

Il est donc souvent préférable d’effectuer les mesures au plus près de l’antenne.

Une boucle déformée n’est pas forcément un défaut

L’une des erreurs les plus fréquentes consiste à vouloir obtenir une boucle parfaitement ronde.

En réalité, cela n’a aucun sens.

Chaque antenne possède sa propre signature.

Une Yagi ne produira pas la même trajectoire qu’un dipôle.

Une antenne verticale chargée par une self ne ressemblera pas à une colinéaire VHF.

Une antenne multibande affichera souvent plusieurs boucles distinctes.

Le rôle de la courbe de Smith n’est donc pas de rechercher une forme idéale.

Elle permet simplement de comprendre ce que fait l’antenne.

C’est une nuance importante.

Une boucle irrégulière peut parfaitement correspondre à une antenne qui fonctionne très bien.

Inversement, une jolie boucle presque circulaire n’est pas toujours synonyme de performances optimales.

Il faut toujours replacer la mesure dans son contexte.

Comparer avant et après une modification

L’un des usages les plus intéressants de la courbe de Smith consiste à comparer deux mesures.

Vous modifiez par exemple :

• la longueur du radiateur ;
• le Gamma Match ;
• la longueur des radians ;
• le circuit d’accord.

Vous effectuez ensuite une nouvelle mesure.

En superposant les deux courbes, vous observez immédiatement l’effet de votre intervention.

Le déplacement de la boucle est souvent beaucoup plus parlant que la simple variation du ROS.

Vous voyez littéralement la courbe se rapprocher du centre ou s’en éloigner.

Cette représentation visuelle facilite énormément les réglages.

Une véritable signature électrique

Chaque antenne possède sa propre personnalité.

Deux antennes présentant exactement le même ROS peuvent produire des trajectoires totalement différentes sur une courbe de Smith.

C’est pourquoi les ingénieurs parlent souvent de signature électrique.

À force d’observer différentes mesures, vous apprendrez à reconnaître certaines formes caractéristiques.

Vous identifierez rapidement :

• une antenne trop longue ;
• un câble coaxial très atténuant ;
• une mauvaise adaptation ;
• un circuit de couplage mal réglé.

Cette expérience ne s’acquiert pas en mémorisant des formules, mais en réalisant de nombreuses mesures.

Chaque nouvelle antenne enrichira votre compréhension de la courbe de Smith.

Une histoire racontée par la fréquence

On présente souvent la courbe de Smith comme une photographie de l’impédance.

En réalité, il serait plus juste de la comparer à une courte vidéo.

Le point se déplace au rythme de la fréquence.

Sa trajectoire raconte l’évolution complète de l’antenne.

En observant attentivement cette histoire, le radioamateur obtient bien plus d’informations qu’avec une simple valeur de ROS.

C’est précisément ce qui fait toute la richesse de cet outil. Plus vous utiliserez votre analyseur, plus vous constaterez que votre regard se portera naturellement sur la forme générale de la boucle avant même de consulter les valeurs numériques. Une boucle bien comprise devient alors un véritable langage graphique, capable de révéler en quelques secondes le comportement électrique de votre antenne.



---

9- Influence de la fréquence

Jusqu’à présent, nous avons principalement observé la courbe de Smith à une fréquence donnée. Pourtant, une antenne ne possède pas une impédance fixe. Dès que la fréquence change, même de quelques dizaines de kilohertz, son comportement électrique évolue. C’est précisément cette évolution que la courbe de Smith permet de visualiser.

L’un des grands avantages d’un analyseur vectoriel comme le NanoVNA est qu’il ne se contente pas d’afficher une valeur unique. Il balaie automatiquement une plage de fréquences et montre comment le point de mesure se déplace sur l’abaque.

Ce déplacement est extrêmement instructif. En quelques secondes, il permet de comprendre si une antenne est bien réglée, si sa bande passante est suffisante ou encore pourquoi le ROS augmente lorsqu’on s’éloigne de la fréquence de résonance.

Une fois que l’on a pris l’habitude d’observer cette évolution, il devient très difficile de revenir à un simple ROS-mètre.

Une antenne change avec la fréquence

Toutes les antennes présentent une caractéristique commune : leur impédance varie avec la fréquence.

À la fréquence de résonance, elles offrent généralement une impédance proche de 50 Ω et une réactance très faible.

Mais dès que l’on s’en éloigne :

• la résistance évolue légèrement ;
• la réactance devient progressivement capacitive ou inductive ;
• le ROS augmente.

Autrement dit, une antenne n’est jamais parfaitement adaptée sur toute une bande.

Prenons l’exemple d’un dipôle conçu pour 14,200 MHz.

À cette fréquence, le point est pratiquement au centre de la courbe de Smith.

Si l’on descend vers 14,000 MHz, le point se déplace progressivement vers la partie capacitive.

À l’inverse, en montant vers 14,350 MHz, il migre vers la zone inductive.

Le graphique raconte donc immédiatement ce qui se passe.

Sans même regarder les valeurs numériques, on comprend que l’on s’éloigne progressivement de la fréquence idéale.

Observer le déplacement du point

Lorsque vous lancez un balayage avec un NanoVNA, le point ne reste jamais immobile.

Il décrit une trajectoire continue.

Cette trajectoire est la conséquence directe des variations d’impédance provoquées par le changement de fréquence.

C’est probablement l’information la plus précieuse fournie par un analyseur vectoriel.

En observant simplement le déplacement du point, vous pouvez savoir :

• où se situe la fréquence de résonance ;
• dans quel sens évolue la réactance ;
• à quelle vitesse le ROS se dégrade ;
• si l’antenne possède une bande passante importante ou réduite.

Cette représentation est beaucoup plus intuitive qu’une simple liste de valeurs.

Le cerveau interprète naturellement le mouvement.

Il devient alors très facile d’identifier le comportement général de l’antenne.

La fréquence de résonance apparaît naturellement

L’un des grands intérêts de la courbe de Smith est qu’elle montre immédiatement où se situe la meilleure adaptation.

En balayant la fréquence, vous voyez le point :

• s’approcher du centre ;
• passer au plus près de celui-ci ;
• puis s’en éloigner.

L’instant où la trajectoire passe au plus près du centre correspond généralement à la fréquence de résonance.

Il devient alors inutile de rechercher cette fréquence à l’aide de nombreux calculs.

La courbe la révèle naturellement.

Cette méthode est particulièrement pratique lors de la fabrication d’une antenne.

Supposons que vous construisiez une antenne verticale pour la bande des 20 mètres.

Après une première mesure, vous constatez que la trajectoire passe au plus près du centre vers 13,950 MHz.

Vous souhaitez pourtant couvrir principalement 14,200 MHz.

La conclusion est simple :

la fréquence de résonance est trop basse.

L’antenne est donc légèrement trop longue.

Quelques millimètres retirés au radiateur permettront de déplacer progressivement la résonance vers la fréquence souhaitée.

Comprendre immédiatement pourquoi le ROS augmente

Le ROS est une information précieuse.

Mais il possède une limite importante.

Il indique qu’un problème apparaît sans en expliquer la cause.

La courbe de Smith, elle, permet de comprendre immédiatement pourquoi cette valeur évolue.

Imaginons que le ROS passe progressivement de 1,1 à 2,3 lorsque vous balayez la bande.

Grâce à la trajectoire observée sur la courbe, vous voyez aussitôt si cette augmentation est provoquée :

• par une réactance inductive ;
• par une réactance capacitive ;
• par une variation importante de la résistance ;
• ou par une combinaison de ces phénomènes.

Autrement dit, la courbe transforme un simple constat en véritable diagnostic.

Cette différence est fondamentale.

Elle permet de choisir la bonne correction au lieu de modifier l’antenne au hasard.

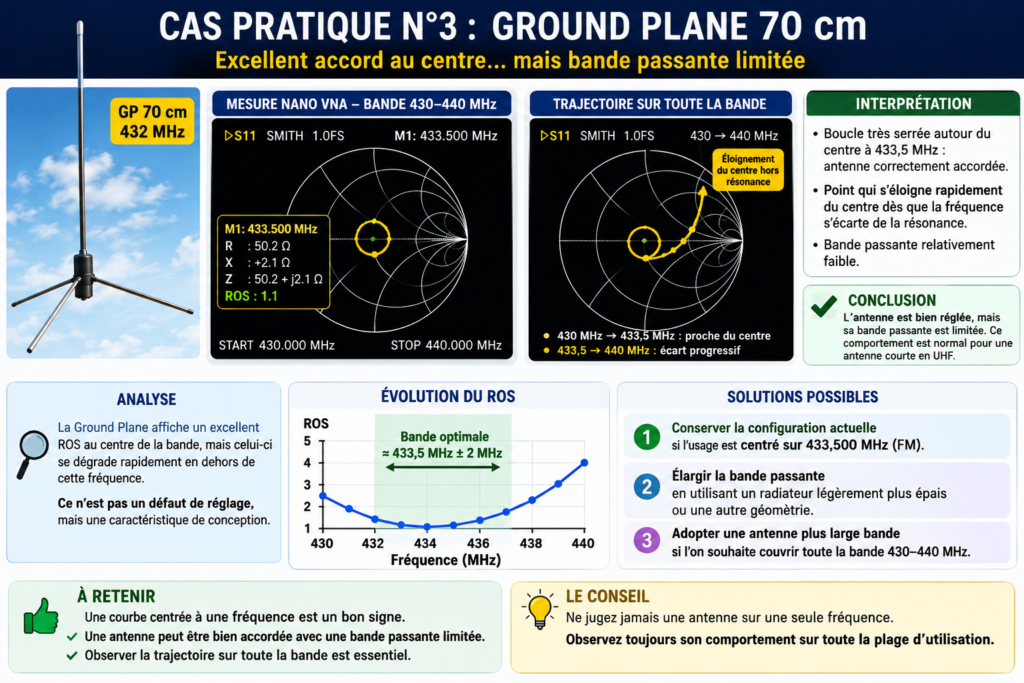

La largeur de bande devient visible

Une autre information apparaît immédiatement : la bande passante de l’antenne.

Prenons deux exemples.

La première antenne possède une trajectoire très compacte autour du centre.

Même lorsque la fréquence varie de plusieurs centaines de kilohertz, le point reste relativement proche de l’adaptation idéale.

Cette antenne dispose d’une bonne largeur de bande.

À l’inverse, une seconde antenne présente une trajectoire qui s’éloigne très rapidement du centre.

Le ROS augmente fortement dès que l’on quitte la fréquence de résonance.

La bande passante est plus réduite.

Cette simple observation permet déjà de comparer deux conceptions d’antennes.

Elle explique également pourquoi certaines antennes nécessitent une boîte d’accord dès que l’on change légèrement de fréquence, alors que d’autres restent utilisables sur toute la bande.

Un outil idéal pour comparer deux réglages

L’influence de la fréquence apparaît encore plus clairement lorsque l’on compare deux mesures.

Vous effectuez une première mesure avant modification.

Puis vous raccourcissez légèrement le radiateur.

Vous lancez ensuite un second balayage.

En superposant les deux courbes, vous observez immédiatement que la trajectoire s’est déplacée.

Le point le plus proche du centre apparaît désormais à une fréquence plus élevée.

La modification a produit exactement l’effet recherché.

Cette méthode permet d’ajuster une antenne avec une grande précision.

Chaque correction est immédiatement visible.

Le réglage devient presque intuitif.

Une véritable animation du comportement de l’antenne

On pourrait considérer une courbe de Smith comme une simple photographie.

En réalité, elle ressemble davantage à un film.

Lorsque la fréquence évolue, le point se déplace continuellement.

Cette animation montre comment l’impédance change tout au long du balayage.

C’est précisément cette dimension dynamique qui fait toute la richesse de l’outil.

Au lieu de connaître uniquement le comportement de l’antenne à une fréquence précise, vous comprenez son évolution sur l’ensemble de la bande.

Cette vision globale est extrêmement utile lors de la conception d’une antenne, mais également lors de la recherche d’un défaut.

Observer avant de corriger

L’un des meilleurs conseils que l’on puisse donner à un utilisateur de NanoVNA est de ne jamais modifier immédiatement son antenne.

Commencez toujours par observer la trajectoire complète.

Regardez où elle passe.

Repérez le point le plus proche du centre.

Analysez la direction dans laquelle elle évolue lorsque la fréquence augmente.

Cette simple observation vous fournira souvent la réponse avant même que vous n’ayez consulté les valeurs numériques affichées à l’écran.

C’est précisément ce qui fait la force de la courbe de Smith : elle transforme des centaines de mesures en une représentation graphique facile à interpréter.

Avec un peu d’expérience, vous n’aurez plus besoin de réfléchir longuement. Le déplacement du point deviendra aussi parlant qu’une aiguille sur un galvanomètre, et vous comprendrez presque instantanément pourquoi votre antenne se comporte de cette manière. C’est cette lecture visuelle qui distingue véritablement un analyseur vectoriel d’un simple appareil de mesure du ROS.



---

10- Comment reconnaître une mauvaise installation

Une courbe de Smith ne sert pas uniquement à régler une antenne. Elle permet également de détecter de nombreux défauts présents dans une installation : câble coaxial endommagé, mauvais connecteur, infiltration d’eau, faux contact, court-circuit ou câble ouvert.

Dans beaucoup de cas, le radioamateur constate d’abord un ROS anormal, une perte de signal ou un comportement instable. Mais un simple ROS-mètre indique seulement qu’un problème existe. La courbe de Smith, elle, permet souvent d’en deviner la nature.

Il faut toutefois rester prudent : une forme inhabituelle ne constitue pas toujours une preuve absolue. L’interprétation doit être confirmée par des mesures complémentaires, une inspection visuelle et, si possible, un test réalisé avec une charge fictive de 50 Ω.

Le câble coaxial défectueux

Un câble coaxial peut être détérioré sans que sa gaine extérieure paraisse abîmée. Un écrasement, une courbure trop serrée, une coupure partielle du blindage ou un diélectrique déformé modifient localement son impédance.

Sur la courbe de Smith, cela peut produire :

• une trajectoire irrégulière ;
• plusieurs petites boucles ;
• une variation brutale à certaines fréquences ;
• un déplacement inattendu lorsque le câble est manipulé.

Un câble sain terminé par une charge de 50 Ω doit afficher un point très proche du centre de l’abaque. Si ce point s’éloigne fortement ou se déplace lorsque l’on plie légèrement le câble, il faut suspecter un défaut mécanique.

La méthode la plus simple consiste à déconnecter l’antenne et à placer une charge fictive de 50 Ω à l’extrémité du câble. Si la mesure reste mauvaise, le problème vient probablement du câble ou de ses connecteurs.

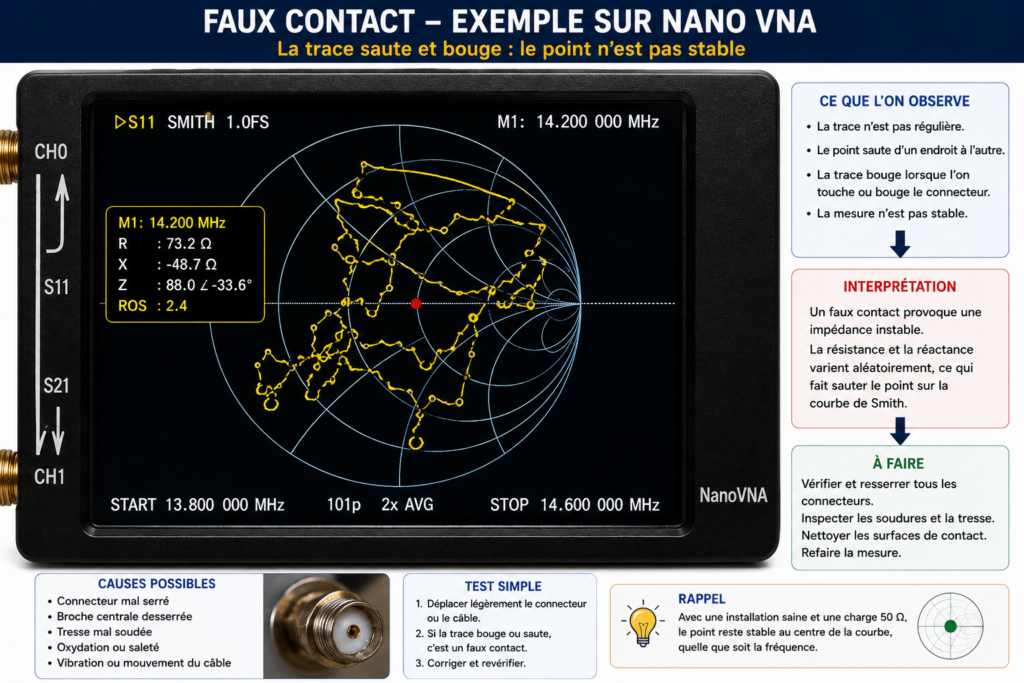

Le faux contact

Le faux contact est l’une des pannes les plus trompeuses.

Il peut provenir :

• d’une soudure mal réalisée ;
• d’une broche centrale desserrée ;
• d’une tresse mal raccordée ;
• d’un connecteur insuffisamment serré ;
• d’une oxydation.

Sur la courbe de Smith, le symptôme principal est souvent une mesure instable. Le point saute d’une zone à une autre ou la trajectoire change lorsque l’on touche le connecteur.

Un faux contact peut parfois donner une mesure correcte à faible puissance, puis devenir problématique en émission. L’échauffement, les vibrations ou l’humidité aggravent alors le défaut.

Lors d’un diagnostic, il est utile de manipuler très légèrement chaque connecteur tout en observant l’écran de l’analyseur. Si la courbe bouge de manière importante, le raccordement doit être repris.

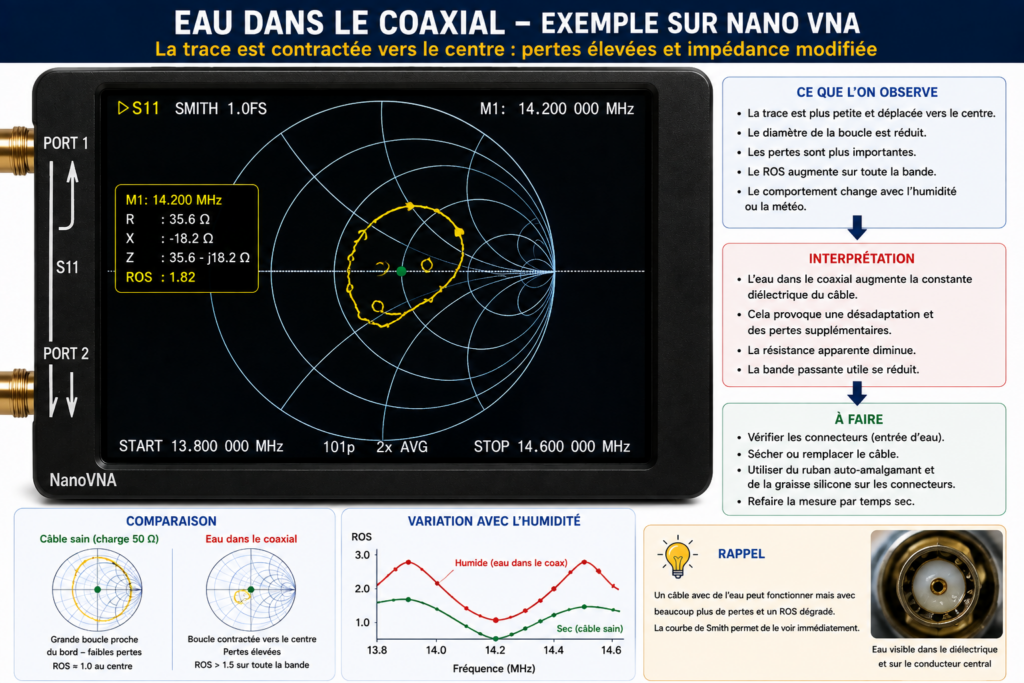

L’eau dans le coaxial

L’infiltration d’eau est un grand classique des installations extérieures.

Elle pénètre généralement par un connecteur mal protégé, puis se propage progressivement dans la tresse et le diélectrique par capillarité. Les performances peuvent alors se dégrader lentement sur plusieurs semaines ou plusieurs mois.

L’eau modifie la constante diélectrique du câble et augmente son atténuation. Sur la courbe de Smith, on peut observer :

• une trajectoire plus resserrée ou déformée ;
• une adaptation qui change selon la fréquence ;
• une perte progressive de la netteté de la boucle ;
• un comportement différent selon la température ou la météo.

Un indice fréquent est une installation qui fonctionne correctement par temps sec, mais dont le ROS se dégrade après la pluie.

Lorsque l’eau a pénétré profondément dans un câble, il est souvent préférable de le remplacer. Sécher uniquement le connecteur ne suffit pas toujours, car l’humidité peut être remontée sur plusieurs mètres.

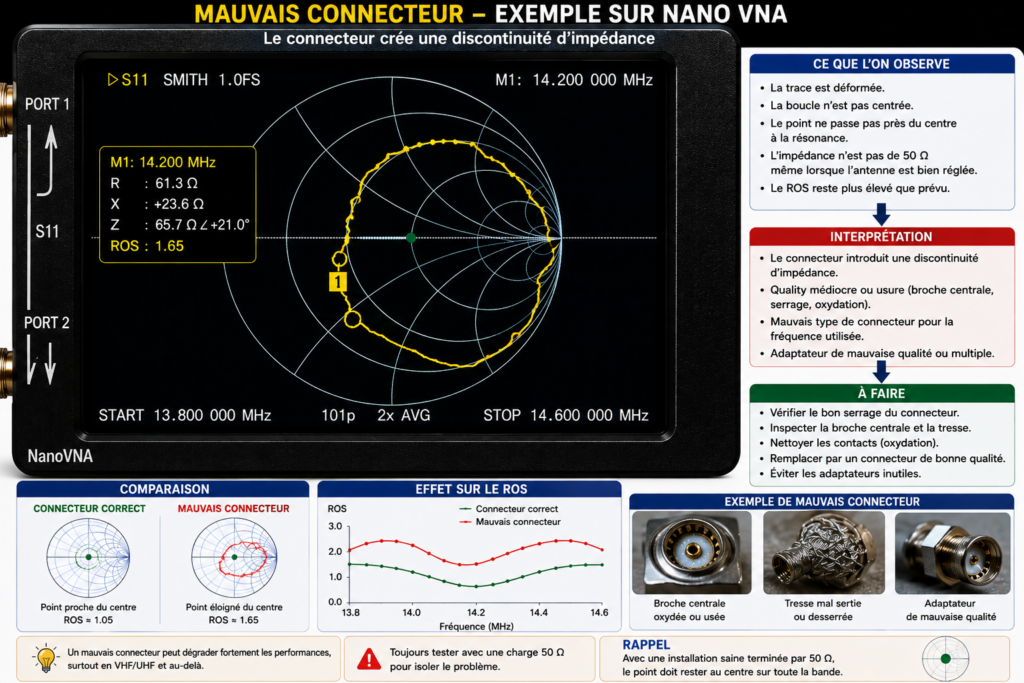

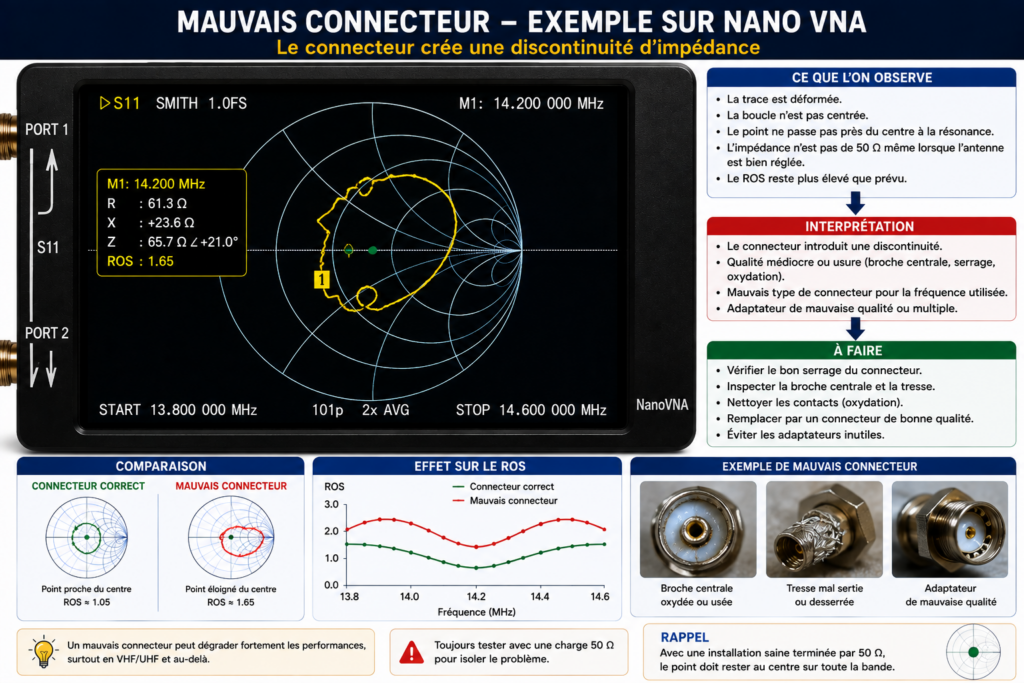

Le mauvais connecteur

Tous les connecteurs ne sont pas adaptés à toutes les fréquences.

Un PL-259 peut parfaitement convenir en HF, mais devenir moins performant en UHF ou en SHF, surtout s’il est de mauvaise qualité ou mal monté. Un connecteur inadapté introduit une rupture d’impédance.

Sur la courbe de Smith, cette discontinuité peut provoquer :

• une petite boucle supplémentaire ;
• une déformation localisée de la trajectoire ;
• un écart croissant lorsque la fréquence augmente ;
• une impédance correcte en HF mais mauvaise en UHF.

Les adaptateurs empilés produisent souvent le même effet. Chaque transition ajoute une petite discontinuité et un point de faiblesse mécanique.

Pour les mesures précises, il faut limiter le nombre d’adaptateurs et choisir des connecteurs correspondant à la fréquence utilisée : N, BNC, TNC ou SMA selon l’application.

Le court-circuit

Un court-circuit se produit lorsque l’âme du coaxial est directement reliée au blindage.

Cela peut provenir d’un brin de tresse mal positionné, d’une soudure excessive ou d’un connecteur écrasé.

Sur une courbe de Smith idéale, un court-circuit parfait apparaît à l’extrémité gauche de l’axe horizontal. L’impédance mesurée est proche de 0 Ω et le ROS tend vers l’infini.

Avec un câble de longueur importante, le point peut toutefois tourner autour du bord extérieur selon la fréquence. La longueur électrique du câble transforme l’impédance vue par l’analyseur.

Pour confirmer le diagnostic, il faut mesurer la continuité avec un multimètre :

• résistance presque nulle entre l’âme et le blindage : court-circuit probable ;
• aucune continuité entre les deux : pas de court-circuit direct.

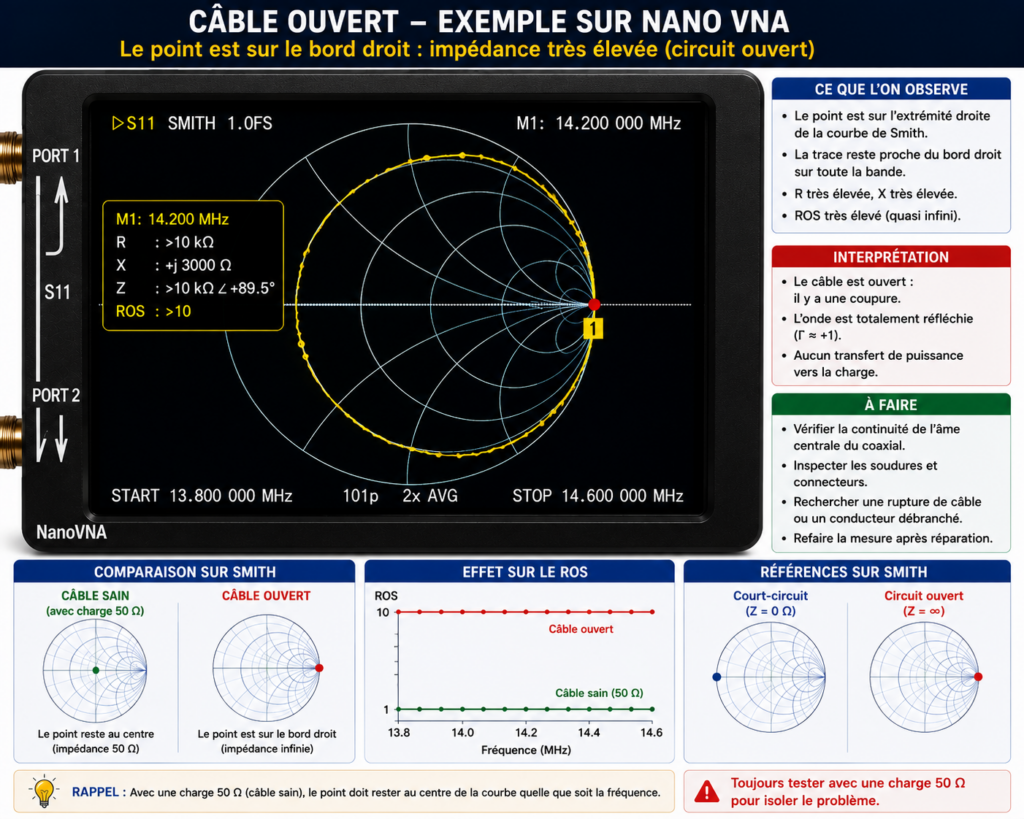

Le câble ouvert

Un câble ouvert correspond à une coupure de l’âme, du blindage ou à une extrémité laissée sans charge.

Sur la courbe de Smith, un circuit ouvert idéal apparaît à l’extrémité droite de l’axe horizontal. L’impédance tend vers l’infini et la réflexion est totale.

Là encore, si le câble est long, la trace peut se déplacer sur le bord extérieur lorsque la fréquence varie. Un circuit ouvert peut donc ne pas rester exactement à droite sur toute la bande.

Le multimètre permet souvent de confirmer la panne. Si l’âme ne présente aucune continuité d’une extrémité à l’autre, le conducteur central est probablement coupé.

Une méthode de diagnostic simple

Pour rechercher un défaut, procédez toujours par étapes :

1. étalonner correctement l’analyseur ;
2. connecter une charge fictive directement à l’appareil ;
3. vérifier que le point se trouve au centre ;
4. ajouter le câble et placer la charge à son extrémité ;
5. observer les différences ;
6. tester ensuite l’antenne.

Cette méthode permet de localiser rapidement le problème.

À retenir : une mauvaise installation laisse souvent une signature visible sur la courbe de Smith. Un point instable évoque un faux contact, une trajectoire déformée peut signaler un câble détérioré ou humide, le bord gauche correspond au court-circuit et le bord droit au circuit ouvert. La courbe ne remplace pas l’inspection ni le multimètre, mais elle constitue un excellent outil pour orienter le diagnostic.



---

11- Les erreurs classiques

Après quelques essais avec un NanoVNA ou un autre analyseur vectoriel, il est fréquent de penser que l’on maîtrise déjà la courbe de Smith. Pourtant, la plupart des débutants – et même certains radioamateurs expérimentés – commettent toujours les mêmes erreurs d’interprétation.

Ces erreurs ne proviennent pas d’un manque de connaissances en électronique, mais d’une mauvaise méthode d’analyse. La courbe de Smith est un outil extrêmement puissant, à condition de savoir ce que l’on regarde… et surtout ce qu’il ne faut pas regarder.

Dans ce chapitre, nous allons passer en revue les quatre erreurs les plus courantes. Les éviter vous fera gagner un temps précieux lors du réglage d’une antenne ou du diagnostic d’une installation.

Erreur n°1 : regarder uniquement le ROS

C’est sans doute l’erreur la plus répandue.

Le NanoVNA affiche simultanément de nombreuses informations : le ROS, l’impédance, la phase, les paramètres S, la courbe de Smith, les pertes de retour, etc.

Pourtant, beaucoup d’utilisateurs ne regardent qu’un seul chiffre :

ROS = 1,4

Ils en concluent que tout va bien… ou tout va mal.

Le problème est que le ROS ne dit absolument pas pourquoi cette valeur est obtenue.

Prenons un exemple.

Deux antennes présentent exactement un ROS de 2:1.

La première possède une impédance de 25 Ω, parfaitement résistive.

La seconde affiche 50 Ω, mais avec une forte réactance capacitive.

Le ROS est identique.

Les causes sont pourtant totalement différentes.

Dans le premier cas, il faudra corriger l’impédance.

Dans le second, il faudra modifier la longueur de l’antenne.

La courbe de Smith permet justement de distinguer ces deux situations.

Le ROS est donc une excellente information… mais il ne doit jamais être observé seul.

Prenez l’habitude de regarder d’abord la courbe, puis seulement ensuite les valeurs numériques.

Erreur n°2 : croire que seul le centre est important

Lorsque l’on découvre la courbe de Smith, on apprend rapidement que le centre représente l’adaptation idéale :

• 50 Ω ;
• aucune réactance ;
• ROS égal à 1.

Beaucoup de débutants en déduisent alors qu’il faut absolument placer le point exactement au centre.

En pratique, cette recherche de la perfection est rarement justifiée.

Une antenne fonctionne sur une plage de fréquences, pas sur une seule fréquence.

Le point passe naturellement par le centre à la résonance, puis s’en éloigne lorsque la fréquence varie.

C’est un comportement parfaitement normal.

Chercher à maintenir le point exactement au centre sur toute la bande est souvent impossible.

Il est beaucoup plus utile d’observer :

• la forme de la trajectoire ;
• la largeur de bande ;
• la stabilité de la mesure ;
• l’évolution de l’impédance.

Une antenne présentant un ROS de 1,2 sur toute la bande sera souvent plus agréable à utiliser qu’une antenne affichant 1,00 sur une seule fréquence et 2,5 partout ailleurs.

La courbe de Smith permet justement d’apprécier cette vision d’ensemble.

Erreur n°3 : oublier l’influence de la fréquence

Une autre erreur consiste à considérer une seule mesure comme définitive.

Or une antenne ne possède jamais une impédance fixe.

Chaque variation de fréquence modifie :

• la résistance ;
• la réactance ;
• le coefficient de réflexion ;
• le ROS.

C’est précisément pour cette raison que le NanoVNA effectue un balayage complet de la bande.

Supposons que vous régliez un dipôle pour 14,200 MHz.

À cette fréquence, le point est parfaitement centré.

Vous pourriez penser que le travail est terminé.

Pourtant, si vous observez la courbe sur toute la bande des 20 mètres, vous découvrirez peut-être qu’elle s’éloigne rapidement du centre dès que vous dépassez 14,250 MHz.

La bande passante est donc plus réduite que prévu.

À l’inverse, une autre antenne pourra présenter un point légèrement décalé du centre à 14,200 MHz, mais rester très proche de celui-ci sur plusieurs centaines de kilohertz.

Dans bien des cas, cette seconde antenne sera plus intéressante.

Ne jugez donc jamais une antenne sur une seule fréquence.

Observez toujours son comportement sur toute la plage d’utilisation.

Erreur n°4 : mesurer avec un mauvais étalonnage

Même la plus belle courbe de Smith ne vaut rien si l’analyseur est mal étalonné.

C’est une erreur très fréquente chez les débutants.

Un NanoVNA doit être calibré avant chaque nouvelle série de mesures.

Cette opération ne demande généralement qu’une ou deux minutes, mais elle est indispensable.

Le calibrage doit être réalisé exactement dans les conditions de la mesure :

• même plage de fréquences ;
• même câble de mesure ;
• mêmes adaptateurs éventuels.

Si vous ajoutez ensuite un câble ou un adaptateur sans refaire l’étalonnage, les résultats peuvent devenir inexacts.

Les symptômes sont parfois trompeurs :

• le point ne passe jamais au centre ;
• le ROS paraît plus élevé qu’en réalité ;
• la trajectoire semble déformée ;
• l’impédance mesurée est incohérente.

Le radioamateur cherche alors un défaut dans son antenne… alors que le problème provient simplement de la procédure de mesure.

Un bon réflexe consiste à vérifier régulièrement l’étalonnage en raccordant une charge fictive de 50 Ω directement sur le NanoVNA.

Le point doit alors apparaître très près du centre de la courbe.

Dans le cas contraire, il faut recommencer le calibrage avant toute interprétation.

Quelques bonnes habitudes

Avec l’expérience, certains réflexes deviennent naturels.

Avant de modifier une antenne, posez-vous toujours les questions suivantes :

• Le NanoVNA est-il correctement étalonné ?
• La plage de fréquences est-elle adaptée à la mesure ?
• Le point est-il stable ou se déplace-t-il anormalement ?
• La trajectoire est-elle cohérente ?
• Le défaut provient-il de la résistance, de la réactance… ou des deux ?

Ces quelques vérifications évitent de nombreuses erreurs.

Il est également conseillé de sauvegarder vos mesures avant et après chaque modification. Les logiciels du NanoVNA permettent généralement de superposer plusieurs courbes, ce qui facilite énormément la comparaison.

La courbe raconte toujours une histoire

L’une des plus grandes qualités de la courbe de Smith est qu’elle ne ment pas.

Si la mesure paraît étrange, il existe toujours une explication :

• un mauvais étalonnage ;
• un câble défectueux ;
• un connecteur oxydé ;
• une erreur de fréquence ;
• ou tout simplement une mauvaise interprétation.

Avec un peu de méthode, ces situations deviennent rapidement faciles à identifier.

Retenez enfin cette règle simple :

Ne regardez jamais uniquement le ROS. N’observez jamais uniquement le centre. Ne mesurez jamais une seule fréquence. Et ne faites jamais confiance à un NanoVNA qui n’a pas été correctement étalonné.

En appliquant ces quatre principes, vous exploiterez tout le potentiel de la courbe de Smith et vous éviterez la majorité des erreurs rencontrées lors du réglage ou du dépannage d’une installation radioamateur.



---

Les cas pratiques

Après avoir découvert la théorie de la courbe de Smith, il est temps de passer à des situations concrètes. C’est en observant des exemples réels que l’on apprend le plus rapidement.

Dans ce chapitre, nous allons examiner quatre antennes couramment utilisées par les radioamateurs. Pour chacune d’elles, nous analyserons la position de la courbe sur l’abaque, nous interpréterons le comportement observé, puis nous proposerons une solution permettant d’améliorer le réglage.

Les captures de NanoVNA présentées sont volontairement simplifiées afin de mettre en évidence les principes essentiels. Dans la pratique, chaque antenne possède sa propre signature, mais la méthode d’analyse reste toujours la même.

---

Cas pratique n°1 : Dipôle 20 mètres

Situation

Vous venez de construire un dipôle demi-onde pour la bande des 20 mètres.

Le NanoVNA affiche une boucle passant au-dessus du centre de la courbe de Smith.

Le ROS minimum est obtenu vers 13,980 MHz, alors que vous souhaitez utiliser principalement 14,200 MHz.

Illustration : Capture NanoVNA : boucle passant dans la partie supérieure, légèrement à gauche du centre.

Interprétation

Le fait que la boucle passe dans la partie supérieure indique immédiatement une réactance inductive.

Le point de meilleure adaptation se situe également sur une fréquence trop basse.

Ces deux informations conduisent à la même conclusion :

le dipôle est légèrement trop long.

La résistance est correcte, mais la longueur des éléments rayonnants doit être réduite.

Solution

Raccourcir chaque brin de quelques millimètres, puis refaire une mesure.

La boucle descend progressivement vers le centre.

Après plusieurs petites corrections, la fréquence de résonance se retrouve à 14,200 MHz, le point passe pratiquement par le centre et le ROS descend à environ 1,1:1.

---

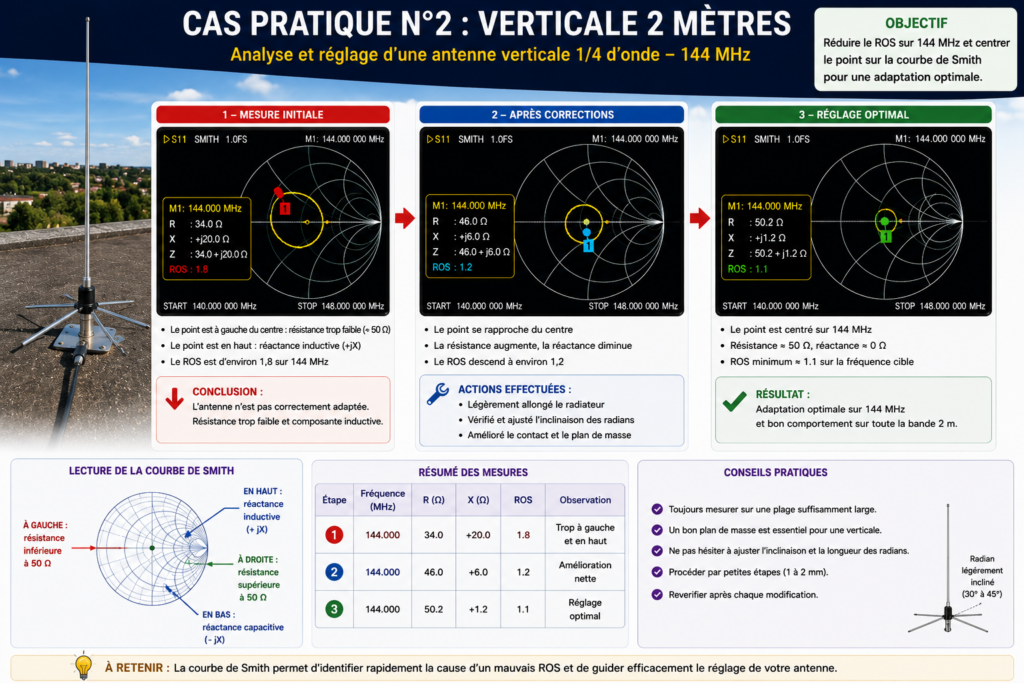

Cas pratique n°2 : Verticale 2 mètres

Situation

Une antenne verticale quart d’onde destinée à la bande des 144 MHz présente un ROS d’environ 1,8.

La courbe de Smith montre un point situé à gauche et légèrement au-dessus du centre.

Illustration : Capture NanoVNA : boucle décalée vers la gauche avec légère composante inductive.

Interprétation

Deux informations apparaissent immédiatement.

La position à gauche indique une résistance inférieure à 50 Ω.

La partie supérieure traduit une réactance inductive.

La longueur du radiateur n’est probablement pas le seul paramètre en cause.

Le plan de sol, les radians ou le système d’alimentation influencent également l’impédance.

Solution

Avant de couper le radiateur, il est préférable de vérifier :

• la longueur et l’inclinaison des radians ;
• le serrage des connexions ;
• la qualité du plan de masse.

Une légère retouche de la longueur du radiateur peut ensuite être réalisée.

Après réglage, la boucle vient se rapprocher du centre et le ROS descend généralement autour de 1,2.

---

Cas pratique n°3 : Ground Plane 70 cm

Situation

Une Ground Plane destinée à 432 MHz présente un excellent ROS au milieu de la bande, mais celui-ci augmente rapidement dès que l’on s’en éloigne.

La courbe de Smith montre une boucle très serrée autour du centre, qui s’éloigne rapidement lorsque la fréquence augmente.

Illustration : Capture NanoVNA : petite boucle traversant le centre avec bande passante étroite.

Interprétation

L’antenne est correctement accordée.

En revanche, la bande passante est relativement faible.

Ce comportement est normal sur certaines antennes courtes destinées à l’UHF.

Le problème ne vient donc pas du réglage, mais de la conception.

La courbe montre clairement que l’antenne fonctionne très bien… sur une plage de fréquence limitée.

Solution

Si l’objectif est uniquement le trafic FM autour de 433,500 MHz, aucune modification n’est nécessaire.

En revanche, si l’on souhaite couvrir toute la bande des 430 à 440 MHz, il faudra envisager :

• un radiateur légèrement plus épais ;
• une géométrie différente ;
• ou une antenne offrant une bande passante plus importante.

La courbe de Smith permet ici de comprendre que le défaut apparent n’en est pas réellement un.

---

Cas pratique n°4 : Antenne QO-100

Situation

Une station QO-100 équipée d’une antenne DC8PAT, d’un LNB et d’une parabole de 80 cm présente un ROS supérieur à 2 sur 2,4 GHz.

Le NanoVNA affiche une boucle décalée vers la droite et légèrement dans la partie inférieure.

Illustration : Capture NanoVNA : boucle décalée à droite, légèrement sous l’axe horizontal.

Interprétation

La courbe indique deux phénomènes.

La position à droite montre une résistance supérieure à 50 Ω.

La partie inférieure révèle une réactance capacitive.

Ce comportement est fréquent lorsque :

• l’hélice DC8PAT n’est pas exactement à la bonne distance du réflecteur ;
• le point d’alimentation est légèrement mal positionné ;
• les dimensions de l’hélice ne sont pas parfaitement respectées.

À ces fréquences, une erreur de seulement un ou deux millimètres peut modifier sensiblement l’impédance.

Solution

La première étape consiste à vérifier très soigneusement :

• la longueur de l’hélice ;
• son diamètre ;
• son espacement par rapport au réflecteur ;
• la position exacte du connecteur SMA ou N.

Après quelques ajustements, la boucle se rapproche progressivement du centre.

Le ROS descend généralement sous 1,3, ce qui constitue déjà une excellente adaptation pour une antenne QO-100.

---

Une méthode identique pour toutes les antennes

Ces quatre exemples montrent que, malgré leurs différences, toutes les antennes s’analysent de la même manière.

Le premier réflexe consiste toujours à observer :

• la position générale de la boucle ;
• sa distance par rapport au centre ;
• sa forme ;
• son évolution lorsque la fréquence varie.

Ensuite seulement viennent les chiffres affichés par le NanoVNA.

Cette méthode permet souvent de comprendre un problème en quelques secondes, avant même d’avoir consulté les valeurs numériques.

C’est précisément ce qui fait toute la puissance de la courbe de Smith.

À mesure que vous réaliserez vos propres mesures, vous apprendrez à reconnaître les signatures caractéristiques de chaque type d’antenne. Avec un peu d’expérience, un simple coup d’œil sur l’écran de votre NanoVNA suffira souvent à identifier une antenne trop longue, un plan de sol insuffisant, un mauvais point d’alimentation ou un circuit d’adaptation mal réglé. La courbe de Smith deviendra alors un véritable outil de diagnostic, bien plus riche qu’une simple indication de ROS.



---

13- Ce qu’il faut retenir

Après avoir découvert l’histoire de la courbe de Smith, appris à reconnaître ses différentes zones, interprété les boucles, réglé plusieurs antennes et étudié quelques cas pratiques, il est temps de retenir l’essentiel.

La bonne nouvelle est qu’il n’est absolument pas nécessaire d’être ingénieur en hyperfréquences pour exploiter efficacement une courbe de Smith. Dans la grande majorité des cas, cinq repères suffisent pour comprendre immédiatement ce que raconte votre NanoVNA.

Avec un peu d’habitude, un simple coup d’œil permet déjà de savoir dans quelle direction intervenir. Cette lecture intuitive est précisément ce qui fait toute la puissance de la courbe de Smith.

Le centre : la situation idéale

Le premier point à mémoriser est le plus important.

Le centre de l’abaque représente l’adaptation parfaite.

À cet endroit :

• l’impédance est de 50 Ω ;
• la réactance est nulle ;
• le ROS est égal ou très proche de 1:1.

C’est la situation recherchée lors du réglage d’une antenne ou d’un circuit RF.

Attention cependant : il n’est pas indispensable que le point reste exactement au centre sur toute la bande de fréquences. Une antenne fonctionne toujours sur une plage de fréquences et le point se déplace naturellement lorsque la fréquence varie.

L’objectif est donc que la courbe passe au plus près du centre à la fréquence d’utilisation.

La partie supérieure : une réactance inductive

Si le point apparaît au-dessus de l’axe horizontal, l’installation présente une composante inductive.

Dans la pratique, cela signifie souvent que l’antenne est légèrement trop longue.

C’est le cas classique d’un dipôle ou d’une verticale dont le radiateur dépasse un peu la longueur optimale.

Dans cette situation, la correction consiste généralement à raccourcir progressivement l’antenne, par petites étapes, en contrôlant la mesure après chaque modification.

Il ne faut jamais retirer plusieurs centimètres d’un seul coup. Quelques millimètres suffisent souvent pour déplacer sensiblement le point sur la courbe de Smith.

La partie inférieure : une réactance capacitive

Lorsque le point se situe sous l’axe horizontal, la réactance devient capacitive.

Cette fois, le cas le plus fréquent est une antenne un peu trop courte.

Pour retrouver une adaptation correcte, il faudra généralement augmenter légèrement la longueur du radiateur ou modifier le système d’accord.

Comme précédemment, les corrections doivent toujours être progressives.

La courbe de Smith permet justement d’observer immédiatement si la modification va dans la bonne direction.

La partie gauche : une résistance trop faible

Si le point est situé à gauche du centre, la résistance mesurée est inférieure à 50 Ω.

Cette situation apparaît fréquemment sur :

• certaines antennes verticales ;
• des dipôles montés trop près du sol ;
• des antennes dont le système d’alimentation n’est pas encore optimisé.

Une résistance trop faible n’est pas forcément liée à la longueur de l’antenne.

Le problème peut également provenir :

• du plan de sol ;
• des radians ;
• du Gamma Match ;
• du Hairpin ;
• ou d’un autre circuit d’adaptation.

Avant de modifier le radiateur, il est donc préférable d’analyser l’ensemble de l’installation.

La partie droite : une résistance trop élevée

Lorsque le point apparaît à droite du centre, la résistance est supérieure à 50 Ω.

Plusieurs causes sont possibles :

• antenne mal alimentée ;
• adaptation incorrecte ;
• erreur de conception ;
• mauvais positionnement du point d’alimentation.

Sur certaines antennes, notamment les Yagi, cette information est particulièrement précieuse.

Elle permet souvent de comprendre que le problème ne provient pas de la longueur des éléments, mais du système d’adaptation.

La combinaison des informations

La véritable richesse de la courbe de Smith apparaît lorsque plusieurs informations sont observées simultanément.

Prenons quelques exemples.

En haut et à gauche :

résistance trop faible et réactance inductive.

En haut et à droite :

résistance trop élevée avec une composante inductive.

En bas et à gauche :

résistance faible accompagnée d’une réactance capacitive.

En bas et à droite :

résistance élevée avec une réactance capacitive.

En une seule image, vous obtenez donc deux informations essentielles :

• la valeur de la résistance ;
• le type de réactance.

Aucun ROS-mètre ne peut fournir autant d’informations.

Une méthode simple à mémoriser

Si vous ne deviez retenir qu’une seule chose de tout ce guide, ce serait probablement celle-ci :

• 🎯 Centre → adaptation idéale (50 Ω, ROS ≈ 1)
• 🔺 Haut → réactance inductive (antenne souvent trop longue)
• 🔻 Bas → réactance capacitive (antenne souvent trop courte)
• ◀️ Gauche → résistance inférieure à 50 Ω
• ▶️ Droite → résistance supérieure à 50 Ω

Cette règle mnémotechnique permet déjà d’interpréter une très grande partie des mesures réalisées avec un NanoVNA.

En quelques secondes seulement

Au début, il est normal de passer plusieurs minutes à analyser une mesure.

Puis, au fil des réglages, le regard s’habitue.

On ne lit plus une succession de chiffres, mais une véritable carte de l’impédance.

En quelques secondes, il devient possible d’identifier une antenne trop longue, un point d’alimentation mal adapté, une résistance insuffisante ou un défaut de réactance.

C’est précisément cette lecture intuitive qui fait tout l’intérêt de la courbe de Smith. Derrière un dessin qui peut sembler complexe lors de la première utilisation se cache en réalité un langage graphique extrêmement logique. Une fois ces cinq repères assimilés — centre, haut, bas, gauche et droite — vous disposerez déjà des connaissances nécessaires pour régler la majorité des antennes radioamateurs avec méthode, précision et beaucoup plus d’efficacité qu’avec un simple ROS-mètre.

---

Ressources documentaire

Cet article consacré aux diagramme de Smith, ainsi que les illustrations qui l’accompagnent, ont été élaborés à partir de recherches documentaires et avec l’aide de ChatGPT. Les informations présentées ont ensuite été sélectionnées, adaptées et complétées afin de proposer un contenu pratique, fiable et accessible aux radioamateurs.
