Protection pour transceiver Yaesu FT-981
Par Freddy ON6FS
C’est sur la demande de Thierry F5PQV que je me suis intéressé à ce sujet.
Thierry est amateur d’expédition et souhaitait protéger son émetteur-récepteur Yaesu FT-891, lors de ses déplacements en sac dos.
Nous avions trouvé sur Thingiverse la solution de IU1OPK : https://www.thingiverse.com/thing:4757295
Les soucis pour cette version étaient la limite de surface d’impression à 280 x 280 mm de nos imprimantes et secondo, je ne maîtrise pas très bien les zones en porte-à-faux !
Du coup, Thierry me donna carte blanche.
J’ai donc repris un autre modèle (https://www.thingiverse.com/thing:2808941) que j’ai adapté aux besoins de Thierry.
Voici le résultat de mes triturations 3D :
– Première partie
Fichier STL : https://www.tinkercad.com/things/cMuhSkJtza9
Dimensions : 200×70 mm.
– Deuxième partie
Fichier STL : https://www.tinkercad.com/things/isjIkycBlpi
Dimensions : 144×70 mm.
La deuxième pièce possédant deux ergots venant épouser les perçages de la première.
Deux trous permettent de fixer l’ensemble sur le Yaesu FT-891.
Thierry vient d’installer la structure de protection sur son FT-891 :
Vous remarquerez qu’en superposant les deux pièces, que l’on dégage en même temps l’accès aux boutons de la face avant, facilitant ainsi les actions.
Nouveau projet : Une ruche connectée
Nous avons été rejoint par François, apiculteur amateur, il souhaite suivre différents paramètres de ses ruches.
C’est pourquoi, il est venu nous consulter sur la faisabilité.
Georges, François et moi avons relevé le défi.
Le monde des abeilles est vraiment fascinant et pourtant un règne animal, très menacé par les activités humaines !
Je me suis chargé des capteurs : balance, température extérieure, température intérieure, hygrométrie intérieure et le niveau sonore dans la ruche.
A l’exception de la mesure du niveau sonore, les autres sont validées sur un Arduino.
La balance, le plus gros élément, est terminée, restera à parfaire sa calibration.
C’est Georges F4IRE qui ce chargera de la liaison radio et de la transmission des données, pour ce faire, nous avons pris option pour la technologie Lora (868 MHz).
Il faut savoir que la technologie Lora est en pleine expansion, que les expériences acquises pourrons sans doute nous être utile pour bien d’autres applications !
Voici quelques vues de la balance :
– Vue d’ensemble
– Une des 4 jauges de contrainte
– Boîtier avec sa jauge
– Le boîtier amplificateur HX711
– Les autres capteurs
Georges a beaucoup avancé sur sa solution transmission Lora, nous vous en dirons plus prochainement sur ce sujet.
Notre mât portable est pratiquement terminé
Nous avons encore progressé sur notre mât portable.
La plateforme, les pieds et les chaînes d’écartement sont en place.
Le boîtier beige étant la motorisation en azimut et en élévation.
Le boîtier bleue contient l’alimentation et le transfert des commandes PC vers le rotor.
Les prochaines étapes concerneront, quelques petits détailles sur le mât, finir le câblage du rotor et du boîtier de commandes et de l’alimentation. Mais surtout de se pencher sur le logiciel.
Bouton moleté pour connecteur SMA
Le fichier d’origine était une molette pour SMA trouvé sur Thingiverse ( Voir : https://www.thingiverse.com/thing:4927062 ) dont le diamètre était de 17 mm.
Gilles F1NVW le souhaitait avec un diamètre de 30 mm pour son TTGO (Récepteur de ballons sondes météo).
Quelques manipulations plus tard sur Tinkercad, voici ce que cela donnait :
Le fichier STL est récupérable sur : https://www.tinkercad.com/things/6AHYpKeJXc7.
Voici l’application de cette molette pour SMA sur le TTGO de Gilles F1NVW.
Ce petit gadget facilite le vissage du connecteur SMA, surtout lorsque l’on a pas de place pour passer les doigts !
Projet mats et rotor
La base de l’étude est le mât type « Tipi » déjà utilisé par F6KFA (radio-club de Reuil-Malmaison)
http://radiof6kfa.free.fr/rep_site_kfa/docs/pylone_portable_04.pdf
Ce petit mât est facile à transporter, rapidement mis en œuvre et est naturellement stable.
Si je ne me trompe, c’est une conception de Joseph F6ICS.
Une première maquette a été montée afin d’évaluer les besoins.
Sur le haut viendra se fixer un plateau, plateau qui recevra le moteur et les antennes.
Nous le poursuivrons dès que nous recevrons nos 3 tubes en aluminium.
En attendant nous avons commencé le concept du rotor d’antenne.
Pour cette partie nous avons repris en partie l’idée développée par Sarcnet (https://sarcnet.org/rotator-mk2.html
La motorisation sera constituée d’un moteur pas à pas (NEMA23) associé à une boîte réducteur de vitesse à vis sans fin (Ratio 1:25) pour l’azimut.
La partie logiciel le concernant, semble donner satisfaction.
Côté élévation nous avons préféré au moteur pas à pas / réducteur de vitesse, un vérin électrique qu’André avait récupéré.
Tout ces éléments de motorisation (mécanique et électronique) sont assemblés également dans un coffret métallique provenant des réserves d’André.
L’arbre de d’élévation est supporté par un palier maison (concept d’André, une plaquette et 3 roulements 606ZZ)
Quelques pièces ont été imprimées en 3D par Freddy.
Des pièces en aluminium ont du être tournées sur le tour d’André.
Pour la petite histoire, le moteur du tour a cramé, une réparation temporaire et de fortune fut faite, afin de pouvoir terminer nos pièces.
Un exemple de pièce tournée par Gilles et André.
Cette pièce étant une adaptation entre l’arbre de sortie du réducteur de vitesse et un tube support en 30 mm.
Côté électronique, il est prévu un Arduino Nano, toutefois si la puissance de calcul ou le nombre d’entrées/sorties n’étaient pas suffisant, nous passerions à un Uno, voir Mega. Pour le moteur pas à pas, un driver et pour le vérin électrique un pont en H viendront compléter la panoplie. Une alimentation de 24V 200W viendra nourrir l’ensemble.
L’idée est notamment de rendre tout ce système reproductible et à un prix le plus abordable possible.
Lorsque cette partie sera achevée et validée, nous ne manquerons pas de réaliser une description sur notre site.
Cette réalisation est le résultat de la collaboration de Gilles F1NVW, André F1HVB et de Freddy ON6FS
Projet d’antennes VHF et UHF
Ce projet d’antennes croisées VHF et UHF n’est pas encore terminé.
Je me suis basée sur la description de DK7ZB (Site de DK7ZB).
La version VHF sera composée composée de 6 éléments avec une longueur de l’ordre de 2,5 m.
En UHF ce sera 10 éléments, sa longueur est également de 2,5 m.

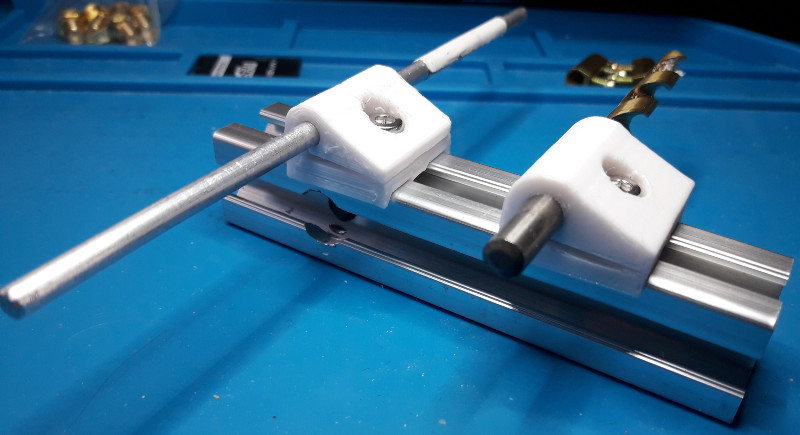

L’idée originale est l’utilisation de profilé 2020.
Idée que j’ai piochée sur Thingiverse : https://www.thingiverse.com/thing:4103859
Seul une version horizontal VHF et UHF a été testée en donnant des résultats très satisfaisant.

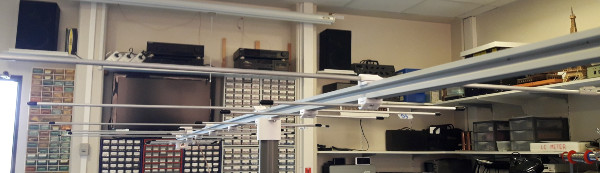

Sur cette photo une déclinaison VHF/UHF horizontale.
Ce type de boom permet de facilement ajuster la position des éléments
Lorsque je passerai à la version croisée, il suffira de fixer les nouveaux éléments verticaux, sur l’un des côtés adjacents.
Dès qu’elles seront terminées et validées, une description sera faites sur notre site
En attendant, nous sommes occupés sur la réalisation d’un mât portable et sa motorisation destiné à la poursuite satellite, l’ensemble recevra ces antennes.
Méthode pour adapter l’impédance d’une antenne à celle de la ligne coaxiale
Lorsque l’on groupe des antennes Yagi, le fait de les mettre en parallèle va modifier la valeur de l’impédance globale
Exemples :
- 2 antennes 10 éléments en 50 Ω donnera 25 Ω
- 4 antennes 10 éléments en 50 Ω donnera 12,5 Ω
Pour adapter de telles impédances à une ligne coaxiale de 50 Ω, un quart d’onde avec une impédance caractéristique bien précise fera l’affaire
Afin de vous simplifier la tâche de calcul de l’impédance caractéristique d’une telle adaptation en quart d’onde, une formulaire a été ajouté.
Si vous voulez trouver ce formulaire, vous pouvez aller directement sur cette adresse : https://www.f5kee.fr/adaptation-dimpedance-par-ligne-quart-donde/
Ou par le menu [Techniques] [Formulaires] [Adaptation d’impédance par ligne quart d’onde]
Quelques outils simples en 3D
L’impression 3D entre dans les chaumières des radioamateurs !
Certains prétendrons que ce n’est pas de la radio, donc on écarte !
Sauf que c’est le genre de langage qu’il faut éviter, nous sommes avant tout des découvreurs.
Utilisons donc ces nouveaux outils à notre avantage.
Une imprimante 3D nous permettra de réaliser le boîtier aux dimensions exactes, des pièces d’antenne, refaire une pièce cassée et bien d’autres usages.
Aujourd’hui, je vais vous présenter quelques outils qui pourraient rentrer dans votre shack.
Le premier va vous apporter une très grande aide, lorsque vous voudrez souder des SMD/CMS, oui, ces petites bestioles que l’on ne peut pas tenir entre les doigts, tant ils sont petits.
Cette version permet d’aller jusqu’à 40 mm du bord des PCB’s.
Vous trouverez les fichiers STL sur : https://www.thingiverse.com/thing:2772207
Vous aurez besoin de quelques petits accessoires :
- Une vis M3 de 25 mm de long
- Un écrou M3
- 2 rondelles M3
- 1 ressort de diamètre 6mm et de longueur 25 mm (voir modèle sur https://fr.aliexpress.com/item/1005001308162468.html)
- 1 kit d’aiguilles courtes pour seringue (voir modèle sur https://fr.aliexpress.com/item/32841755554.html)
Cette autre version permet d’aller jusqu’à 80 mm du bord des PCB’s.
Vous trouverez les fichiers STL sur : https://www.thingiverse.com/thing:3238771
Vous aurez besoin de quelques petits accessoires :
- Une vis M4 ou M5 de 25 mm de long
- Un écrou M4 ou M5
- 2 rondelles M4 ou M5
- 1 ressort de diamètre 6mm et de longueur 25 mm (voir modèle sur https://fr.aliexpress.com/item/1005001308162468.html)
- 1 kit d’aiguilles courtes pour seringue (voir modèle sur https://fr.aliexpress.com/item/32841755554.html)
L’outil suivant est une aide qui permet de souder 2 fils bout à bout
Vous trouverez les fichiers STL sur : https://www.thingiverse.com/thing:1758275
Et finalement, un petit outil permettant de plier les pattes des résistances et condensateurs axiaux à la bonne largeur.
Différentes versions sont disponibles, en métrique, Imperial, long, court, ….
Vous trouverez les fichiers STL sur : https://www.thingiverse.com/thing:26025
Réinstallation de l’antenne 70 cm à Linas-Monthléry
L’heure est enfin arrivée pour la réinstallation de l’antenne 430 MHz et ce par un après-midi climatiquement pourri !
Le rendez-vous avec la société de gestion du château d’eau étant pris, il fallait effectuer cette opération.
Bravo à Christophe F4CQA et Pascal F4IKX pour s’être exposés à la mauvaise humeur de Dame Nature et pour l’accomplissement de leur travail.
vers le RRF, YSF, WIREX, IPSC2 et D–STAR
via F1TZO Michel.
Ce projet de rénovation du relai avance plus lentement que prévu, car nous sommes lourdement impactés par les restrictions sanitaires imposées par l’État.
Un grand merci, au nom de la communauté radioamateur, au maître d’œuvre Christophe F4CQA qui a conduit de bout en bout et porté haut et fort ce projet.
Sans oublier, tous ceux qui ont apporté leurs pierres au moulin, pardon au relai…
Dans les prochaines semaines, le relai devrait être à nouveau opérationnel, ceci en fonction de l’évolution de la crise sanitaire …
Quelques photos :
Une nouvelle réalisation : Un VFO DDS
Freddy ON6FS vient de terminer la construction et la description d’un VFO DDS.
Parti du schéma bien connu de Rich AD7C et adapté à sa sauce.
Il est composé d’un Aduino Nano, d’un Synthétiseur DDS, d’un écran LCD 1602, d’un encodeur rotatif et de quelques autres composants.
Un circuit imprimé (PCB) a été réalisé.
Ce VFO DDS est appelé à devenir l’oscillateur local d’un récepteur dédié à la réception des balises de détresse.
Le futur récepteur prévoit de fonctionner entre 400 MHz et 410 Mhz, il pourra aussi servir à la réception des radiosondes météo.
Pour plus de détail voir : https://www.f5kee.fr/realisation-dun-vfo-dds/
