Antenne QFH

Sur une idée de Jean Claude (le lien vers le site de Jean-claude a été supprimé vu que son site est disparu).
Voici la QFH 402 MHz que j’ai réalisé. Les cotes sont identiques à la sienne, cela donne une fréquence de résonance de 395 MHz, ce qui n’est pas si mal pour une antenne de réception. Cette antenne est tout alu, la base est une ancienne antenne ML145 car cette antenne sert uniquement lors de déplacements en mobile.

Voir aussi des photos sur : https://www.flickr.com/photos/rjclick78/albums/72157677470932462

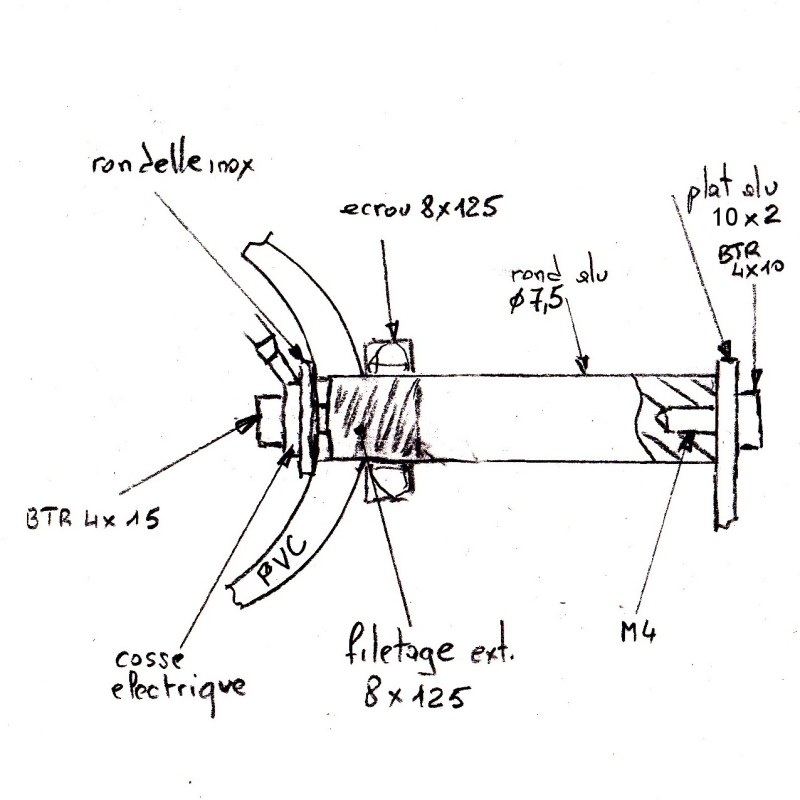

Le schéma


détails QFH.jpg

Elle est donc appelé à être vissé sur une base magnétique comme vous pouvez le constater sur les photos.

Les matériaux ont été trouvés chez Bricorama

alu plat de 7.5 x 2 x 1000 mm<


rond de diamètre 7.5 x 1000 mm



  • tube PVC électrique diamètre 32 mm
  • embout lisse PVC


  • embout fileté PVC
  • écrou PVC

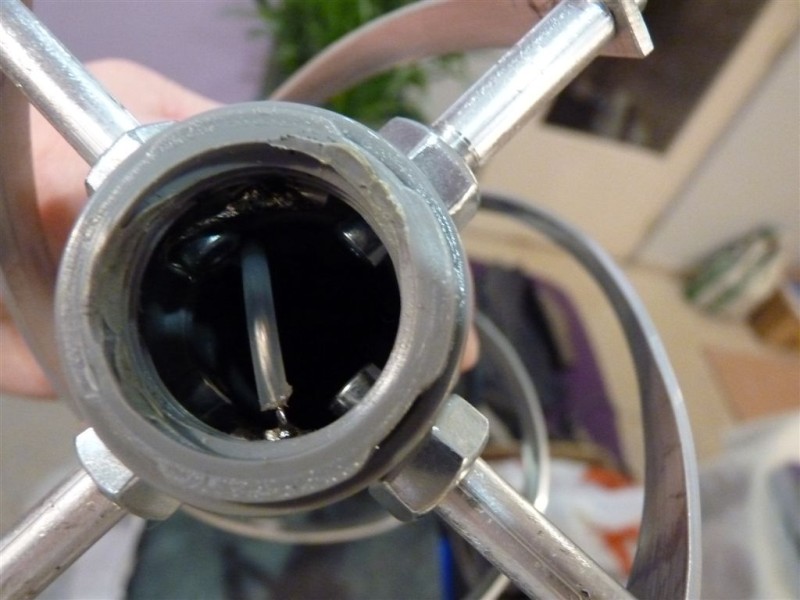

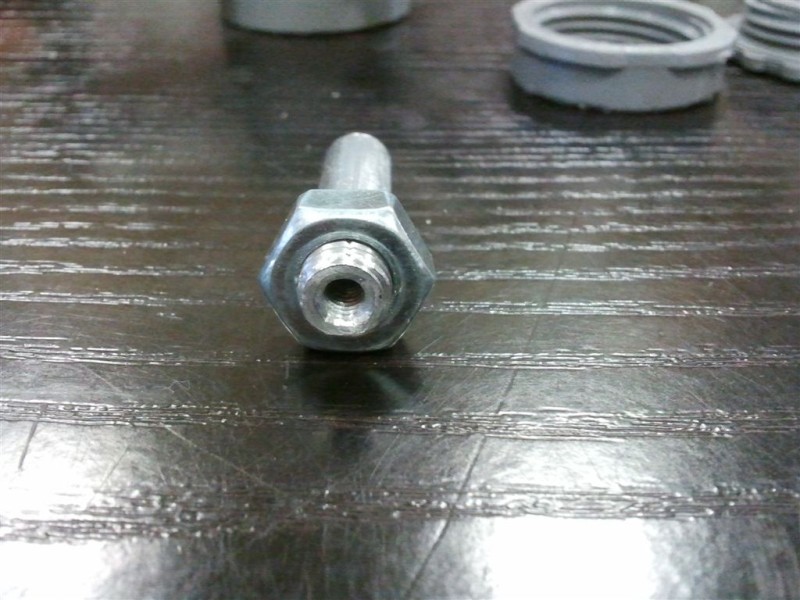

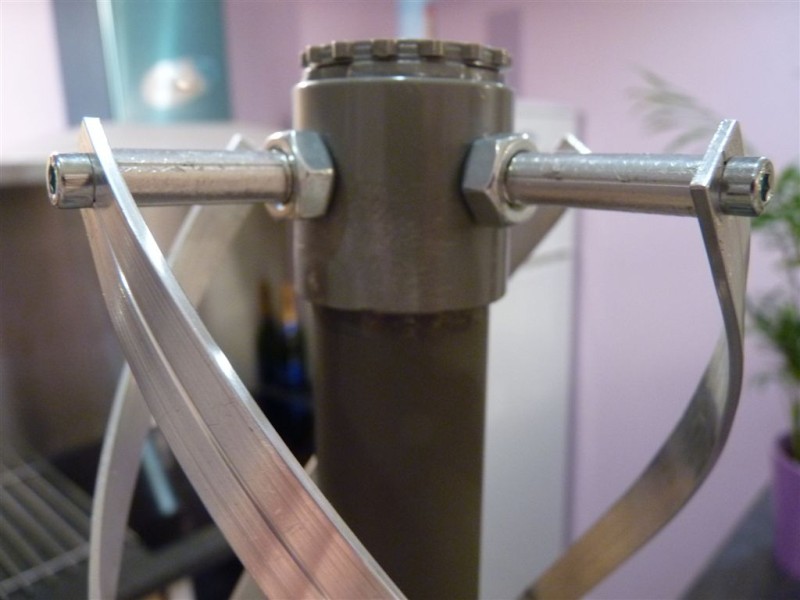

Perçage & assemblage

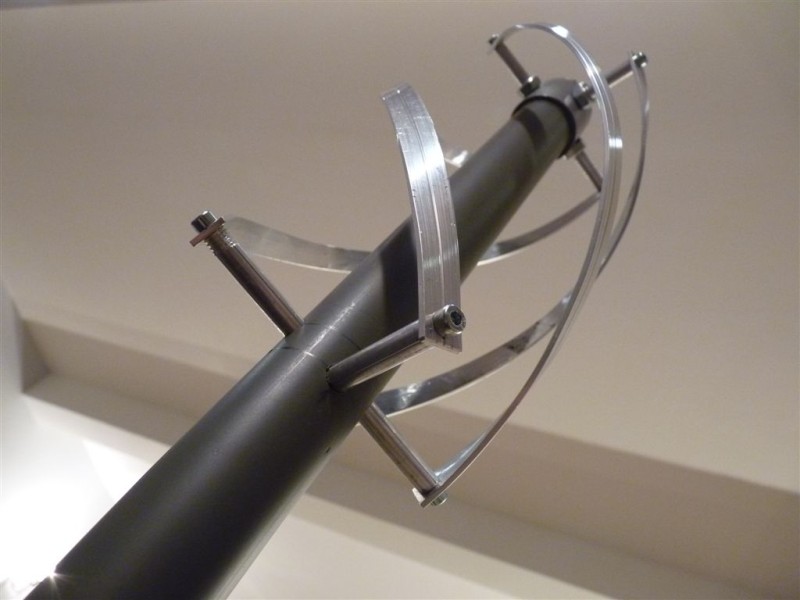

La mise en forme

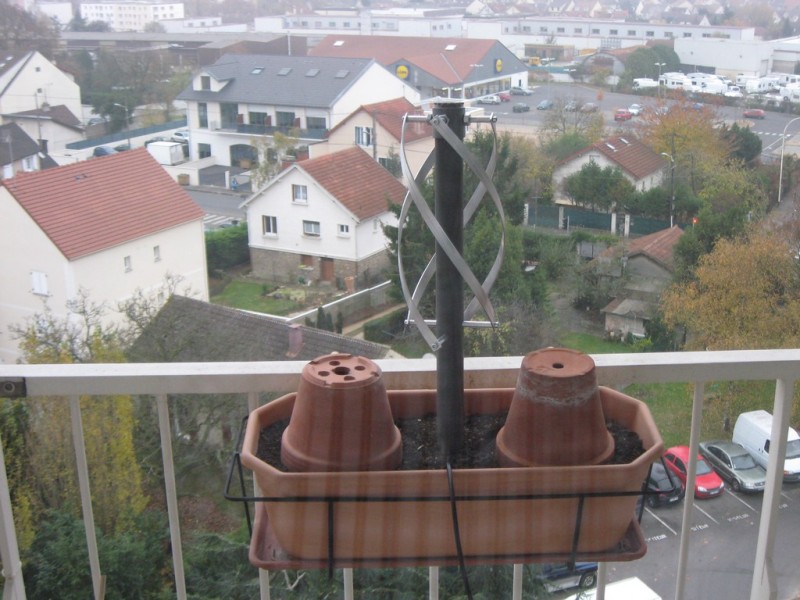

Essais QRA

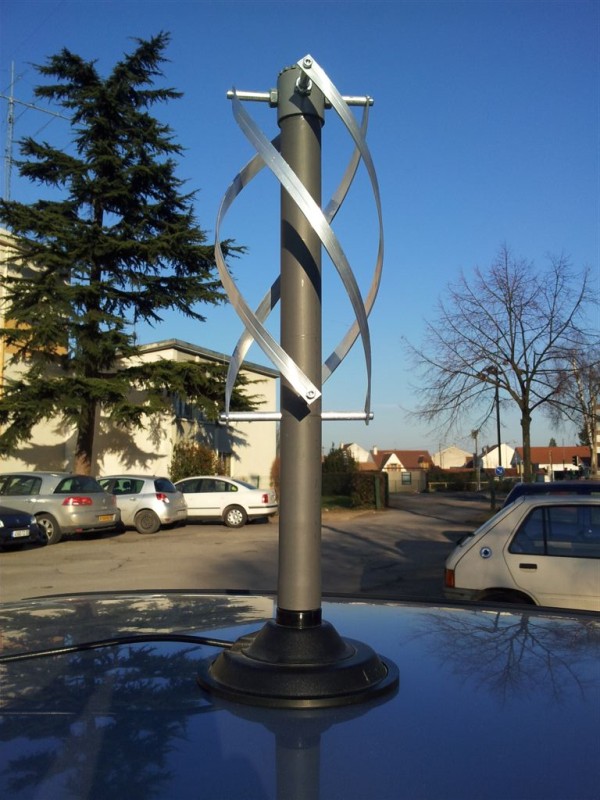

Essais Voiture



73′ de Gilles F1NVW
