Cette nouvelle version succède à l’ancienne, avec un objectif clair : répondre à l’évolution du matériel informatique.
En effet, de plus en plus d’ordinateurs ne sont plus équipés de port COM.
Pour remédier à cela, cette nouvelle interface intègre une connexion USB.
Nous avons toutefois conservé le port COM d’origine, afin de maintenir la compatibilité avec les systèmes existants.
Grâce à l’inverseur intégré, chacun peut ainsi choisir librement entre le port COM ou l’USB, selon ses besoins.
Cette amélioration a été réalisée grâce à la collaboration de Gilles F1NVW, Christophe F4CQA et Freddy F4LER / ON6FS.
Liste de Courses :
- Circuit imprimé
- 2 connecteurs RCA pour circuit imprimé
- 2 Transfos 1/1 600 Ω
- 3 résistances 1 KΩ
- 1 prise DIN 5 pôles pour circuit imprimé (option)
- 1 diode LED
- 1 diode 1N4148 ou 1N914
- 1 Trimpot 22 KΩ horizontal pour circuit imprimé
- 1 optocoupleur 4N25 ou équivalent
- 1 condensateur électrolytique 10µF (debout)
- 1 transistor 2N2907
- 1 mini inverseur simple à bascule
- 1 module adaptateur série FT232RL (https://fr.aliexpress.com/item/1005006445462581.html)
- 1 module RS232 <=> TTL (https://fr.aliexpress.com/item/1005008134314300.html)
- 1 boîtier avec couvercle imprimable en 3D
- 1 Support pour le module FT232RL imprimable en 3D
- 4 inserts M3
- 4 vis M3 longueur 6 mm
- 2 vis pour plastique
Schéma :

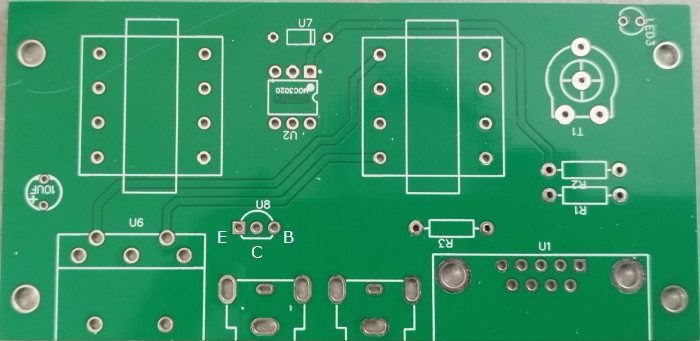

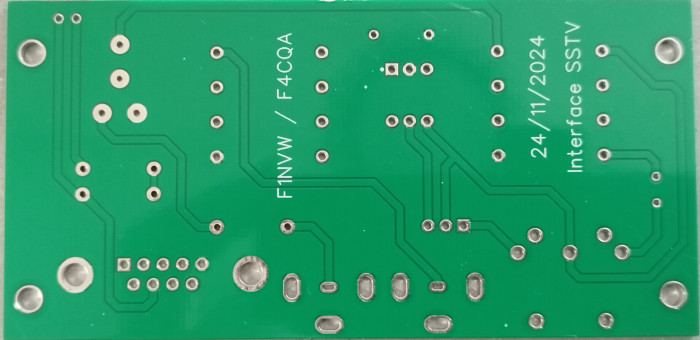

Circuit imprimé :
Pièces à imprimer :

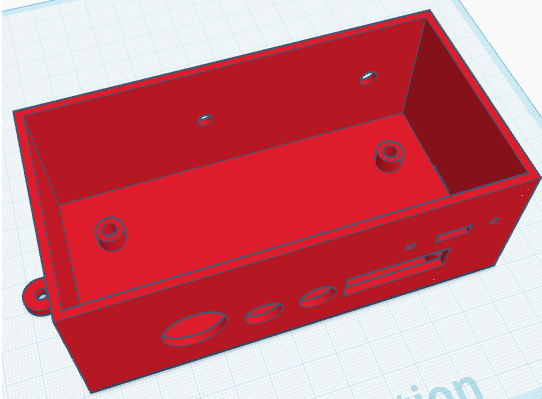

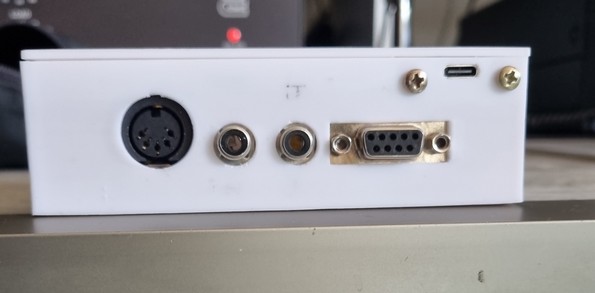

Boîtier
Les 4 colonnettes sur le fond sont prévues pour recevoir des inserts M3 afin de fixer le PCB.
Fichier STL : https://www.tinkercad.com/things/fGBdqAiZtci-intnumboxv2

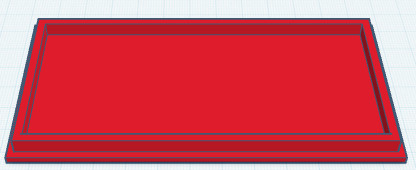

Couvercle
Fichier STL : https://www.tinkercad.com/things/8q3YxxJtFZF-intnumboxtop
Support adaptateur USB
Le support sera fixé au boîtier à l’aide de 2 vis pour plastique.
Fichier STL : https://www.tinkercad.com/things/4ttCCwJkZu7-supportttl-usb

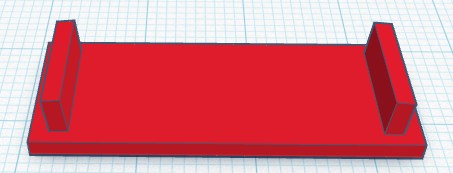

Cache trou RS232 à imprimer que si vous n’utiliser pas le RS232
Fichier STL : https://www.tinkercad.com/things/9GgPORM8HM2-cacheboxint

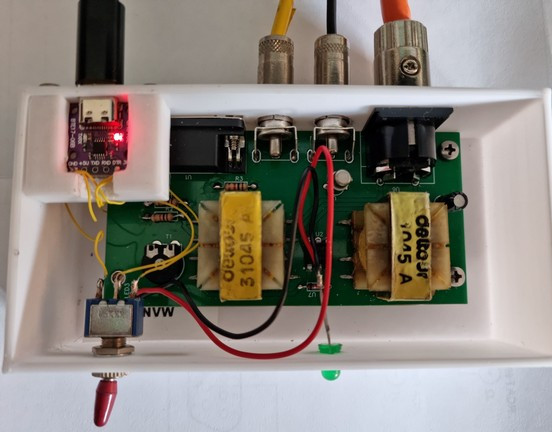

Implantation des composants :

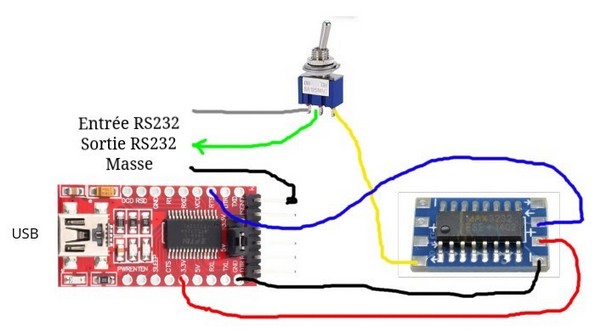

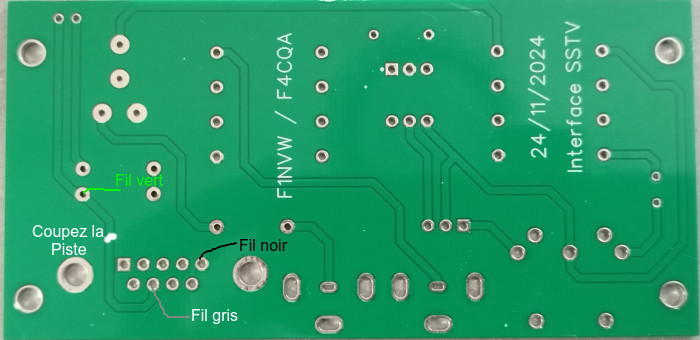

Câblage de l’interface USB :
Une fois que le câblage sera terminé, vous devrez à l’aide de colle chaude fixer le module TTL/RS232 au-dessus du circuit intégré FTDI. Attention toutefois de ne pas faire de court-circuit entre les 2 modules.
Le Switch servira à sélectionner la connexion en USB ou RS232, du moins si vous avez installé ce module.
Ci-dessous les détails pour insérer le module d’adaptation USB/RS232
