Par ON6FS/F4LER

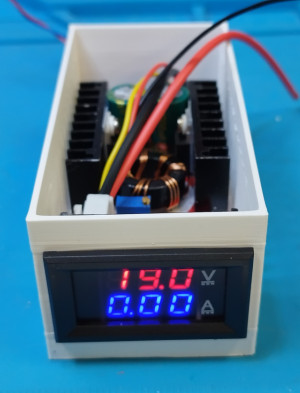

Afin d’assurer l’alimentation d’un mini-PC nécessitant une tension nominale de 19 V DC, j’ai conçu une alimentation autonome à partir d’une source batterie 12 V.
La conversion de tension est réalisée au moyen d’un convertisseur DC-DC élévateur (step-up) à découpage, d’une puissance nominale de 150 W, capable de fournir le courant requis tout en maintenant une régulation stable sous charge.
Un module de mesure numérique tension/courant est intégré en sortie afin de permettre le contrôle en temps réel des paramètres électriques (U, I) et la surveillance de la consommation du mini-PC.
L’ensemble de l’électronique est encapsulé dans un boîtier dédié conçu par CAO, optimisé pour le maintien mécanique des modules, la dissipation thermique et l’accessibilité des connexions. Le boîtier a été fabriqué par impression 3D en PLA, matériau offrant un bon compromis entre rigidité mécanique, facilité d’impression et isolation électrique.
Liste de courses
:
- Stepup (https://fr.aliexpress.com/item/1005006068517950.html)
- Voltmètre / ampèremètre digital (https://fr.aliexpress.com/item/1005006068517950.html
- 4 Vis M3 longueur 10 mm

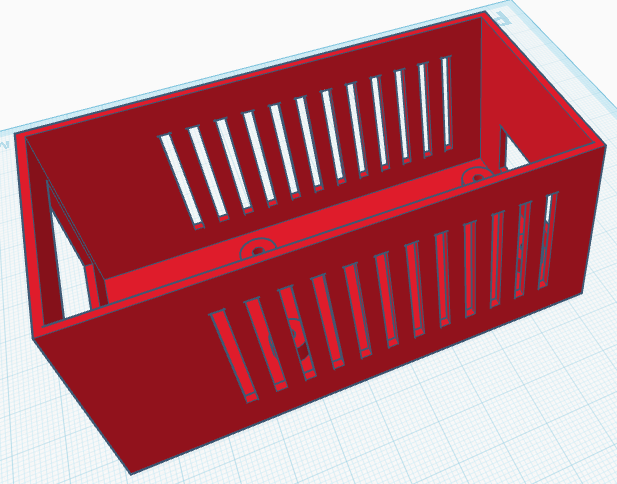

Boîtier à imprimer
Lien vers les fichier STL : https://www.tinkercad.com/things/erVerYEzOqA-boxconv19v
Sur les plots poser le stepup qui sera fixer à ‘aide des 4 vis M3
Le voltmètre/ampèremètre sera simplement inséré dans le trou de gauche
Câblage du voltmètre/ampèremètre
