Par Freddy ON6FS/F4LE et Gilles F1NVWR
Le port RS-232, un « vieux » connecteur toujours précieux pour les radioamateurs
Au fil des années 2000, les constructeurs de PC se sont empressés d’éliminer le connecteur série RS-232 : dès 2005, il avait déjà disparu de la plupart des machines grand public. Pourtant, dans notre univers radioamateur, ce bon vieux port reste un allié indispensable : programmation de tranceivers, pilotage de rotors, interfaces CAT, télémétrie… la liste est longue !

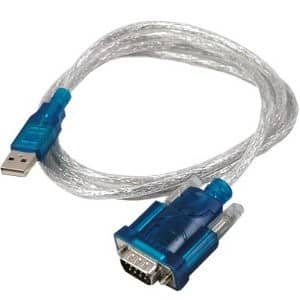

Pour contourner cette disparition, beaucoup d’OM se sont tournés vers les adaptateurs USB ↔ RS-232 qu’on déniche autour de 5 € chez AliExpress ou ailleurs. Ça fonctionne, mais on peut faire encore mieux : intégrer soi-même une interface ultra-économique directement dans son montage.
Dans l’article qui suit, je vous montre pas à pas comment réaliser ce petit convertisseur maison : quelques composants faciles à trouver, un module UART-USB à quelques euros, et le tour est joué. Vous redonnerez ainsi une seconde vie « numérique » à tout votre matériel série — sans vous ruiner !

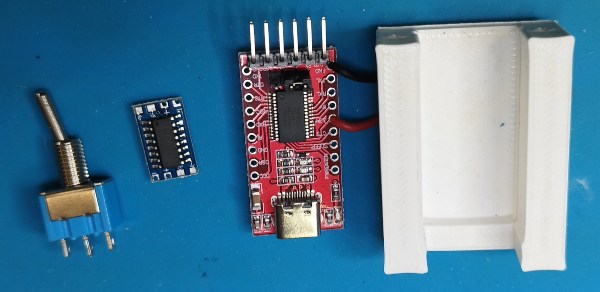

Liste de courses

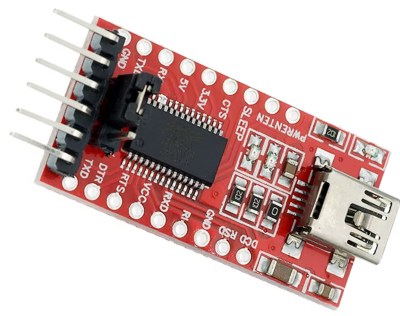

– Interface USB <=> TTL
https://fr.aliexpress.com/item/1005006445462581.html (environ 1,5 €)

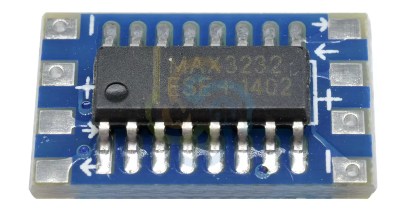

– Module TTL <=> RS232 constitué d’un MAX232
https://fr.aliexpress.com/item/1005008134314300.html (environ 0.4 € l’unité)
– Un inverseur en option si vous voulez garder la possibilité de faire fonctionner votre équipement en RS232 ou en USB
https://fr.aliexpress.com/item/1005008304338583.html (0,30 € l’unité)
– Quelques bouts de fil et gaine thermo
– Imprimer un petit support à fixer sur la face avant ou arrière de votre équipement
Lien vers le STL : https://www.tinkercad.com/things/4ttCCwJkZu7-supportttl-usb
Montage du module MAX232 sur l’interface USB-TTL

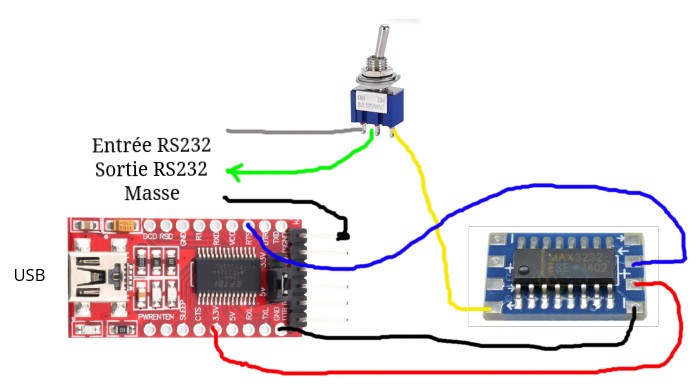

Une fois le câblage réalisé comme indiqué sur le schéma ci-dessus, fixez le module MAX232 directement sur l’interface USB-TTL, en le positionnant dans le sens de la longueur. Pour cela, utilisez un pistolet à colle chaude, en veillant à déposer une épaisseur suffisante de colle. Cela permettra non seulement de maintenir fermement les deux modules ensemble, mais aussi d’assurer une isolation correcte entre eux.

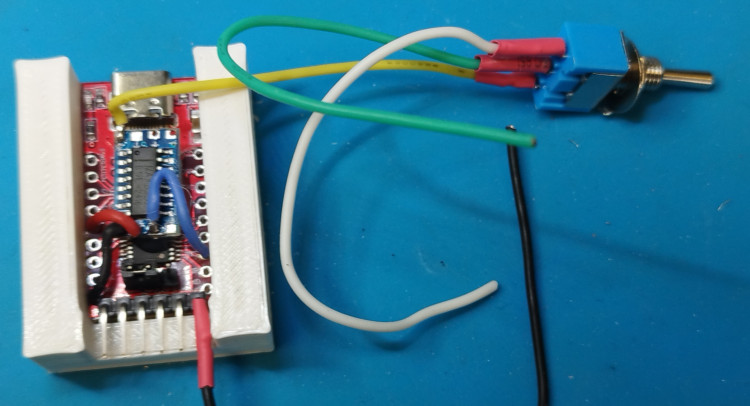

Une fois votre support imprimé en PLA, insérez simplement l’ensemble dans les rainures prévues à cet effet. Pour assurer une fixation solide, ajoutez une petite goutte de colle chaude sur le connecteur en peigne — cela évitera tout jeu ou mouvement une fois le montage terminé.
À l’avant du support, sont prévu deux trous qui permettent de le fixer solidement à l’aide de simples vis pour plastique — pratique et rapide à mettre en œuvre.
L’alimentation du montage est assurée simplement via la prise USB, ce qui évite toute alimentation externe.
