Z Antenne

Ce montage permet la mesure de l’impédance d’une antenne ou autre élément.
Je suis parti de l’article de F6AJL paru dans Radio REF de janvier 1991, dont je vous recommande la lecture,
revu en utilisant les composants maintenant disponibles.

Principe:
C’est un pont constitué de 4 résistances, R1-R2 et RV1-Zx
Le pont est alimenté en H.F. à partir d’un générateur.
Il suffit d’un volt efficace pour faire la mesure.
La fréquence sera celle correspondant à votre antenne.
A l’équilibre, on a R1/R2 = RV1/Zx. En prenant R1= R2, on a Zx = RV1.

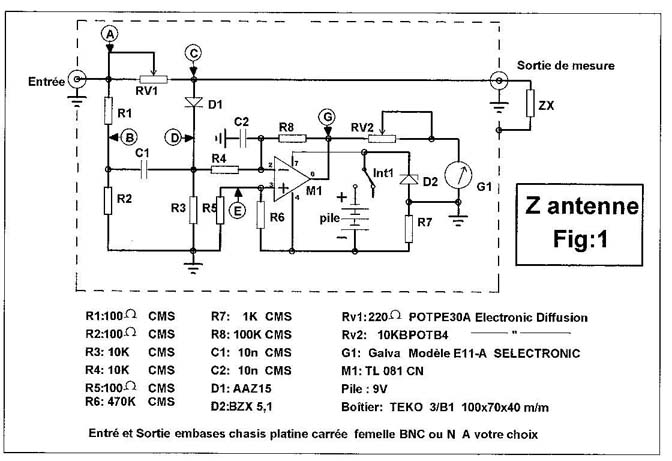

Schéma: Fig.1
A l’équilibre l’amplitude des tensions en B et C sont égales.
L’amplitude au point D, transmise par C1 est égale à C.
Il n’y a pas de courant dans D1 et en D la sinusoïde est centrée sur la masse.
Celle-ci filtrée par R4 et C2 donne une composante continue égale à zéro.
En fait, il y a une petite différence due à la tension de déchet de D1 de 0,8 millivolt, qui est compensé par le pont R5-R6.
A ce moment la sortie 6 de M1 est aussi à zéro volts, l’aiguille du galvanomètre est à zéro.
Si RV1 n’est pas égal à Zx, le déséquilibre se traduit par une déviation du galvanomètre, RV2 règle la sensibilité pour mieux voir l’équilibre.
L’alimentation de M1 se fait à partir d’une pile de 9 Volts qui débite dans D2 et R7 en série, D2 définit le +5V par rapport à la masse.
Les résistances sont des CMS, qui remplacent avantageusement les résistances au carbone aggloméré introuvables maintenant.
R1 et R2 de prés de 100 Ohms seront triées et appairées à mieux que 1%, ce qui compte, c’est le rapport R1/R2 = 1,000

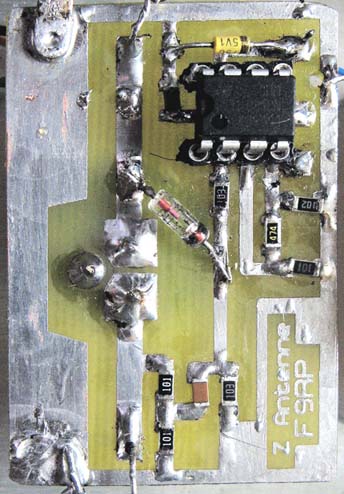

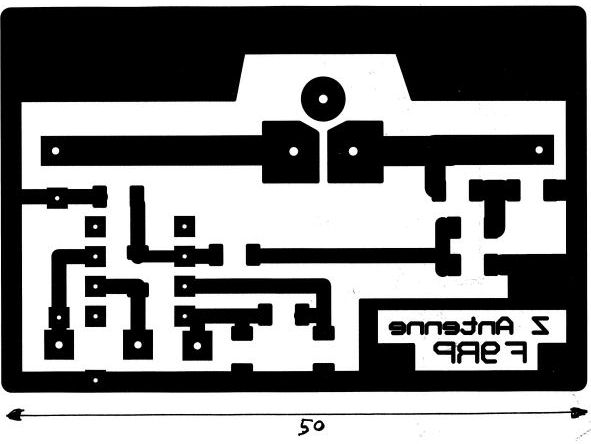

Tous les éléments seront soudés sur la face cuivre.
Ainsi vous n’aurez rien à démonter pour les tests ou dépannage éventuel.

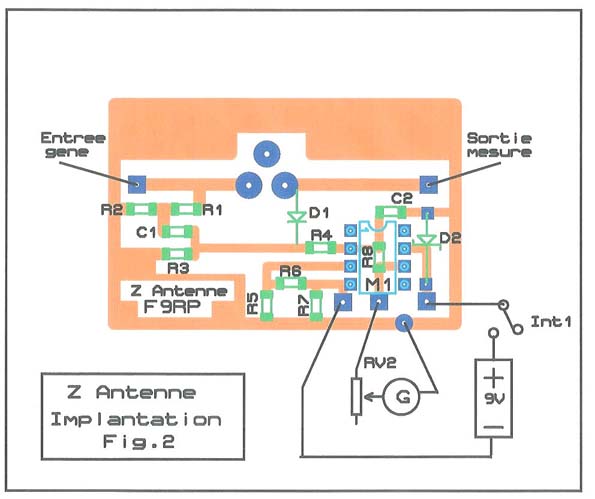

L’ampli opérationnel M1 est monté sur support sécable, R8 est soudée entre ses pattes.
Soudez RV1 sur le circuit, il reste un espace de 1 millimètre.




Test :
A ce stade vous pouvez faire le test avant montage dans le boîtier.
Mettez un bout de carton en guise de cadran, placez le bouton avec son index, cochez les débuts et fin de course de RV1.
En mesurant la résistance de RV1 entre l’entée et la sortie
Avec votre Ohmmètre, cochez sur le cadran les positions 20,50,100,150,200 Ohms.
Soudez en volant RV2 et le galva.
Soudez en sortie une résistance de 50 Ohms mesurée avec le même Ohmmètre, réglez RV1 sur 50 Ohms.
Reliez la pile.
A sensibilité maximum, le galvanomètre ne doit que peu dévier.
Avec un voltmètre numérique, mesurez – 2,5 mV sur M1-2 et -0,8 mV sur M1-3, et environ -20 mV sur M1-6



Point mesuré	RV1=50	RV1=100
	Zx=50	Zx=50
A	2V CàC	2V CàC
B	1V CàC	1V CàC
C	1V CàC	0,7 V CàC
D	1V CàC	1V CàC
G	0,0 V =	5V =





Mettez 2V crête à crête H.F. à fréquence basse à l’entrée, (1MhZ), et cherchez l’équilibre avec RV1, c'est-à-dire déviation minimum du galva.
Si ça ne marche pas, cherchez la f…. pardon, la panne.
Un oscillo en continu au point D, la H.F. doit être symétrique par rapport à 0V à l’accord.
Répétez la mesure avec RV1=100 Ohms

Des essais ont été réailsés au radio club, cela fonctionne très bien jusqu'à 150 Mhz.

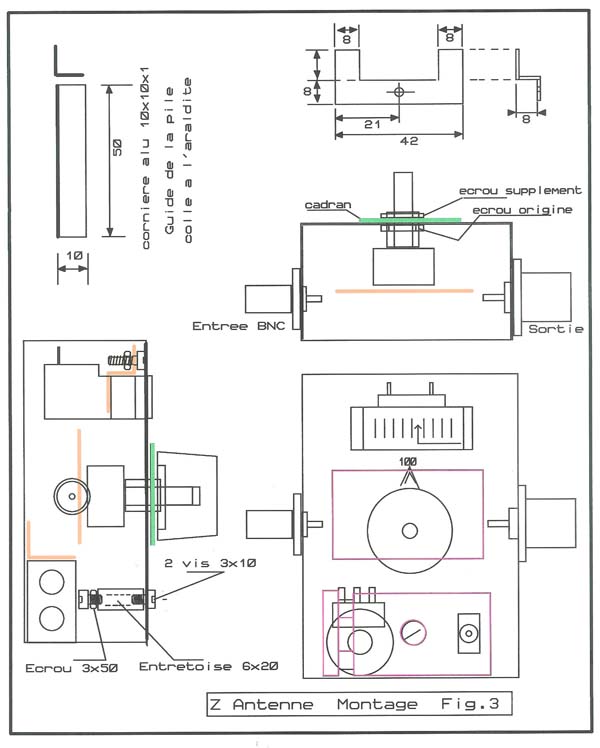

Perçage:
Les trous de fixation des embases sont côtés pour les embase BNC et N.
Vous pouvez bien sur utiliser d’autres embases, les embases à platine ont l’avantage de ne pas déborder beaucoup à l’intérieur, les liaisons entrée et sortie sont ainsi courtes.

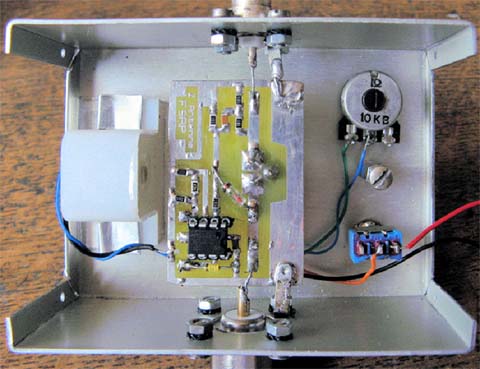

Montage:
RV1 est monté avec 2 écrous pour que le bouton muni de son index couvre bien l’écrou.
C’est le moment de faire le cadran.
Attention à la position angulaire du circuit quand vous remonterez le cadran définitif, normalement les soudures sur les embases suffisent.
La pile sera reliée par des fils assez long puisqu’elle fixée au couvercle qui lui en fait sera le fond du boîtier.

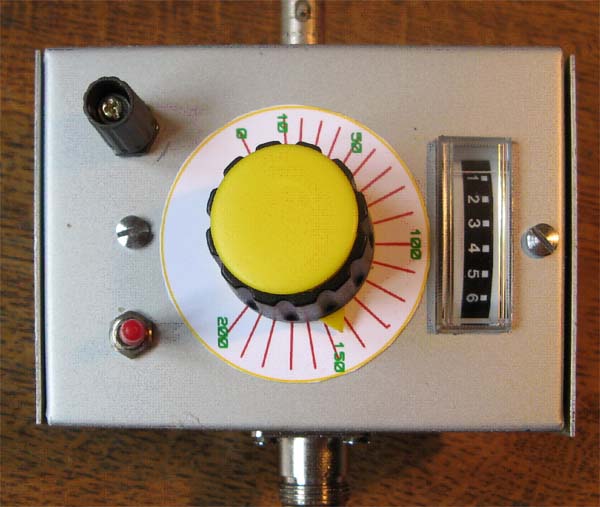

Cadran: fig.5
Faites le cadran définitif sur papier classique, diamètre 50 m/m, arrangez-le au mieux et faites une photocopie sur papier photo;
vous pouvez essayer une copie de la figure 5.
